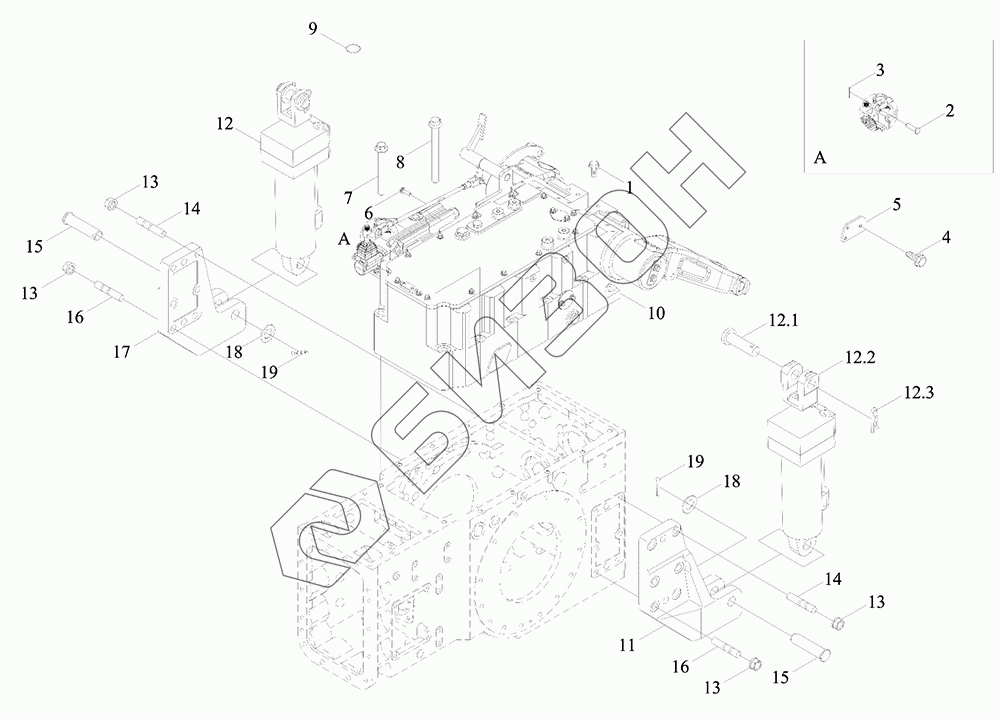

Графический каталог запасных частей к технике: LOVOL TM5D2A1304-002K. Монтажный блок подъемника 1
1
2
3
4
5
6
7
8
9
10
11
12
12.1
12.2
12.3
13
13
13
13
14
14
15
15
16
16
17
18
18
19
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TQ1S551010000 | TQ1S551010000 | Монтажный блок подъемника в сборе |
Загрузка ...
|
|
| 1 | GBT16674.1-M16X45-10.9-A3L | Болт с фланцем |
Загрузка ...
|
|
| 2 | GBT882-B8X30-A3L | Ось |
Загрузка ...
|
|
| 3 | GBT91-2X20-A3L | Шплинт |
Загрузка ...
|
|
| 4 | GBT16674.1-M8X50-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 5 | TD2S551030003 | Кронштейн |
Загрузка ...
|
|
| 6 | GBT16674.1-M8X25-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 7 | GBT16674.1-M16X140-10.9-A3L | Болт шестигранный фланцевый |
Загрузка ...
|
|
| 8 | GBT16674.1-M14X140-10.9-A3L | Болт с фланцем |
Загрузка ...
|
|
| 9 | GBT3452.1-36.5X1.80G | Кольцо резиновое уплотнительное для гидравлических и пневматических систе |
Загрузка ...
|
|
| 10 | TQ1S551010001 | Подъёмное устройство в сборе |
Загрузка ...
|
|
| 11 | FT800.55A.104c | Кронштейн |
Загрузка ...
|
|
| 12 | TS06551040011a | Цилиндр |
Загрузка ...
|
|
| 12.1 | TD2S551020011 | Ось |
Загрузка ...
|
|
| 12.2 | TS06551040016 | Цилиндр |
Загрузка ...
|
|
| 12.3 | TD2S551020012 | Штырь запирающий |
Загрузка ...
|
|
| 13 | SPL-CO-M18-10-F3 | Гайка с фланцем |
Загрузка ...
|
|
| 14 | GBT899-GM18-M18X55-10.9-A3L | Шпилька с двойной головкой |
Загрузка ...
|
|
| 15 | FT800.55A.116 | Ось |
Загрузка ...
|
|
| 16 | GBT899-GM18-M18X65-10.9-A3L | Шпилька с двойной головкой |
Загрузка ...
|
|
| 17 | FT800.55A.114c | Кронштейн |
Загрузка ...
|
|
| 18 | FT800.55A.105 | Шайба |
Загрузка ...
|
|
| 19 | GBT91-6.3X40-A0P | Шплинт |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
