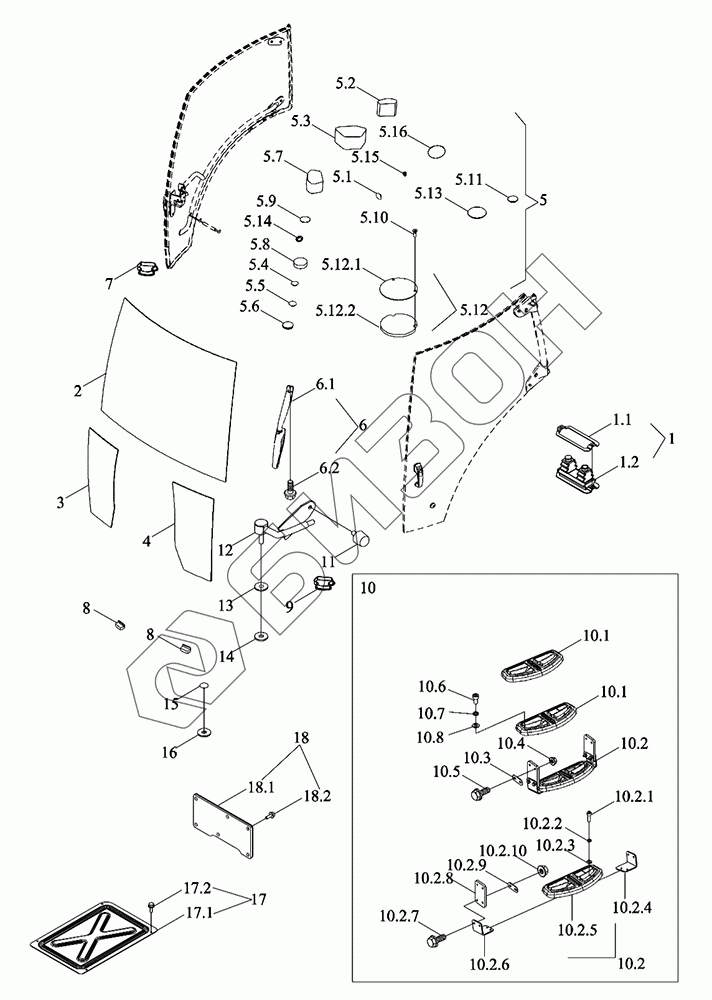

Графический каталог запасных частей к технике: LOVOL TM5D2A1304-002K. Остекление переднее, лестница

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
1.1
1.2
2
3
4
5
5.1
5.2
5.3
5.4
5.5
5.6
5.7
5.8
5.9
5.10
5.11
5.12
5.12.1
5.12.2
5.13
5.14
5.15
5.16
6
6.1
6.2
7
8
8
9
10
10.1
10.1
10.2
10.2.1
10.2.1
10.2.2
10.2.3
10.2.4
10.2.5
10.2.6
10.2.7
10.2.8
10.2.9
10.2.10
10.3
10.4
10.5
10.6
10.7
10.8
11
12
13
14
15
16
17
17.1
17.2
18
18.1
18.2
Позиция на иллюстрации Заводской номер детали Название детали Цена
TM5D451090008K TM5D451090008K Комплектующие кабины
Загрузка ...
TM5D451090000K TM5D451090000K Кабина в сборе
Загрузка ...
1 TS04451010040 Кожух - обтекатель
Загрузка ...
1.1 TS04451010043 Плита нажимная
Загрузка ...
1.2 TS04451010041 Кожух - обтекатель
Загрузка ...
2 TX1S451030010K Стекло
Загрузка ...
3 TX1S451030011K Стекло
Загрузка ...
4 TX1S451030012K Стекло
Загрузка ...
5 TS06451019000 Герметизация
Загрузка ...
5.1 TS06451019007 Пробка резиновая
Загрузка ...
5.2 TS06451049011 Блок герметический
Загрузка ...
5.3 TS06451049010 Блок герметический
Загрузка ...
5.4 TS06451019009 Пробка резиновая
Загрузка ...
5.5 TS06451019010 Пробка резиновая
Загрузка ...
5.6 TS06451019008 Пробка резиновая
Загрузка ...
5.7 TS06451049012 Блок герметический
Загрузка ...
5.8 QLWZL002-20X1.0 Компенсатор
Загрузка ...
5.9 QLWZL002-35X1.0 Компенсатор
Загрузка ...
5.10 GBT819.1-M6X16-4.8-A2L Винт с потайной головкой и поперечной канавкой
Загрузка ...
5.11 TS04451049002 Заглушка
Загрузка ...
5.12 TS06451012022 Установка маслобака
Загрузка ...
5.12.1 TS06451012020 Накладка
Загрузка ...
5.12.2 TS06451012021 Прокладка
Загрузка ...
5.13 TS04451049001 Заглушка
Загрузка ...
5.14 TS04451010020 Заглушка
Загрузка ...
5.15 TS04451010030 Заглушка
Загрузка ...
5.16 QLWZL002-60X1.5 Компенсатор
Загрузка ...
6 TS06451018101 Зеркало задней обзорности
Загрузка ...
6.1 TS06451018100 Зеркало задней обзорности
Загрузка ...
6.2 GBT16674.1-M8X25-8.8-A2L Болт с фланцем
Загрузка ...
7 TS06811010009 Кольцо защитное
Загрузка ...
8 TS06451011274 Подушка
Загрузка ...
9 TS06811010008 Кольцо защитное
Загрузка ...
10 TS06451017000 Лестница посадочная
Загрузка ...
10.1 TS06451017100a Лестница посадочная
Загрузка ...
10.2 TD1C451010100 Кронштейн фонаря
Загрузка ...
10.2.1 GBT70.1-M8X25-8.8-A2L Винт с цилиндрической головкой с внутренним шестигранником
Загрузка ...
10.2.2 GBT93-8-A3L Гровер
Загрузка ...
10.2.3 GBT97.1-8-A3L Шайба плоская
Загрузка ...
10.2.4 TD1C451010013 Плита упорная
Загрузка ...
10.2.5 TS06451017100a Лестница посадочная
Загрузка ...
10.2.6 TD1C451010012 Плита упорная
Загрузка ...
10.2.7 GBT5789-M8X30-8.8-A2L Болт с фланцем
Загрузка ...
10.2.8 TD1C451010010a Пластина соединительная
Загрузка ...
10.2.9 TD1C451010011 Подушка
Загрузка ...
10.2.10 GBT6177.1-M8-8-A2L Гайка с фланцем
Загрузка ...
10.3 TD1C451010011 Подушка
Загрузка ...
10.4 GBT6177.1-M8-8-A2L Гайка с фланцем
Загрузка ...
10.5 GBT5789-M8X30-8.8-A2L Болт с фланцем
Загрузка ...
10.6 GBT70.1-M8X16-8.8-A2L Винт с цилиндрической головкой с внутренним шестигранником
Загрузка ...
10.7 GBT93-8-A3L Гровер
Загрузка ...
10.8 GBT97.1-8-A3L Шайба плоская
Загрузка ...
11 TS04451012130 Упор
Загрузка ...
12 TS04451012101 Кронштейн
Загрузка ...
13 TS04451012127 Втулка нейлоновая
Загрузка ...
14 TS04451012128 Кольцо прокладочное
Загрузка ...
15 TS06471014003 Заглушка
Загрузка ...
16 GBT96.1-10-A3L Шайба большая
Загрузка ...
17 TS06451012800 Накладка
Загрузка ...
17.1 TS06451012801 Накладка
Загрузка ...
17.2 GBT5789-M6X16-8.8-A2L Болт с фланцем
Загрузка ...
18 TS06451011400 Сборка накладки
Загрузка ...
18.1 TS06451011401 Накладка
Загрузка ...
18.2 GBT5789-M6X16-8.8-A2L Болт с фланцем
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
