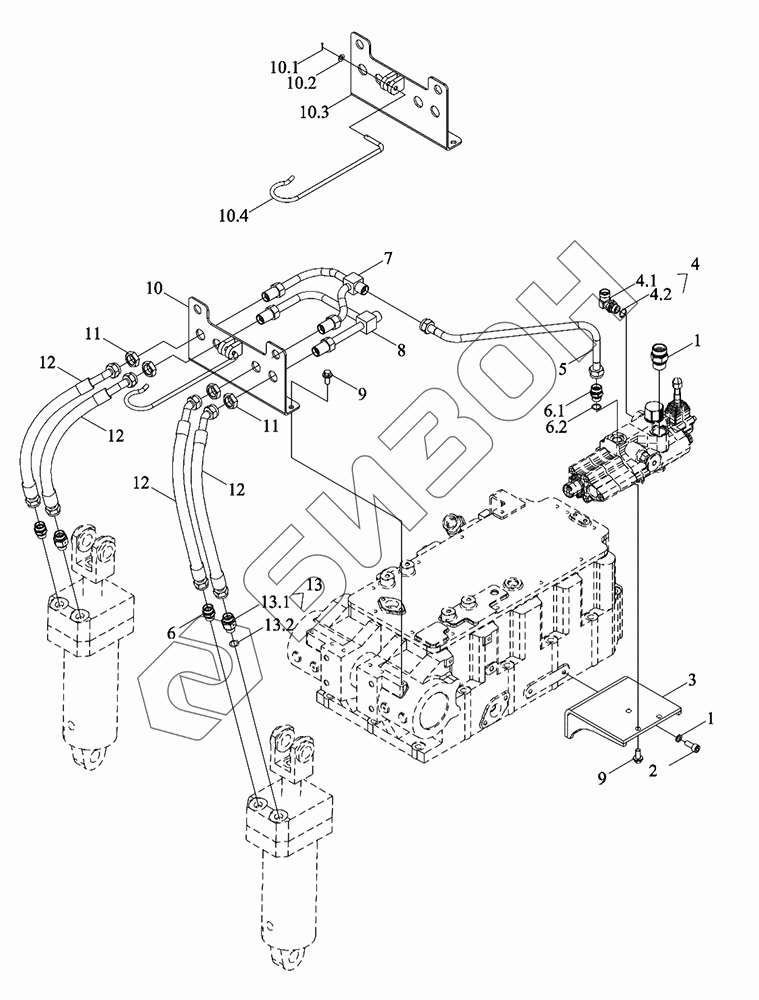

Графический каталог запасных частей к технике: LOVOL TM5D2A1304-002K. Устройство гидравлической системы 3
1
1
2
3
4.1
4.2
5
6.1
6.2
7
8
9
9
10
10.1
10.2
10.3
10.4
11
11
12
12
12
12
13.1
13.2
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TM5D582040000K | TM5D582040000K | Устройство гидравлической системы в сборе |
Загрузка ...
|
|
| 1 | GBT93-10-A3L | Гровер |
Загрузка ...
|
|
| 2 | GBT70.1-M10X25-8.8-A3L | Винт с цилиндрической головкой с внутренним шестигранником |
Загрузка ...
|
|
| 3 | TF1004.582.4 | Кронштейн |
Загрузка ...
|
|
| 4.1 | GBT3738-L15 | Штуцер соединительный |
Загрузка ...
|
|
| 4.2 | TS09580010006 | Кольцо в форме О |
Загрузка ...
|
|
| 5 | TM5D582040009K | Маслопровод |
Загрузка ...
|
|
| 6.1 | GBT3733-L15 | Штуцер соединительный |
Загрузка ...
|
|
| 6.2 | TS09580010006 | Кольцо в форме О |
Загрузка ...
|
|
| 7 | TM5D582040008K | Трубопровод топливный |
Загрузка ...
|
|
| 8 | TM5D582040010K | Трубопровод топливный |
Загрузка ...
|
|
| 9 | GBT5789-M10X20-8.8-A3L | Болт с фланцем |
Загрузка ...
|
|
| 10 | TM5D582010001K | Хомутик зажимный |
Загрузка ...
|
|
| 10.1 | GBT91-2X12-A3L | Шплинт |
Загрузка ...
|
|
| 10.2 | GBT97.1-8-A3L | Шайба плоская |
Загрузка ...
|
|
| 10.3 | TM5D582010002K | Пластина фиксирующая |
Загрузка ...
|
|
| 10.4 | FT800.56.263a | Хомутик зажимный |
Загрузка ...
|
|
| 11 | GBT3763-M22X1.5 | Гайка |
Загрузка ...
|
|
| 12 | TS06582180017a | Трубопровод топливный |
Загрузка ...
|
|
| 13.1 | TD2S582010003 | Деталь переходная |
Загрузка ...
|
|
| 13.2 | TS09580010006 | Кольцо в форме О |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
