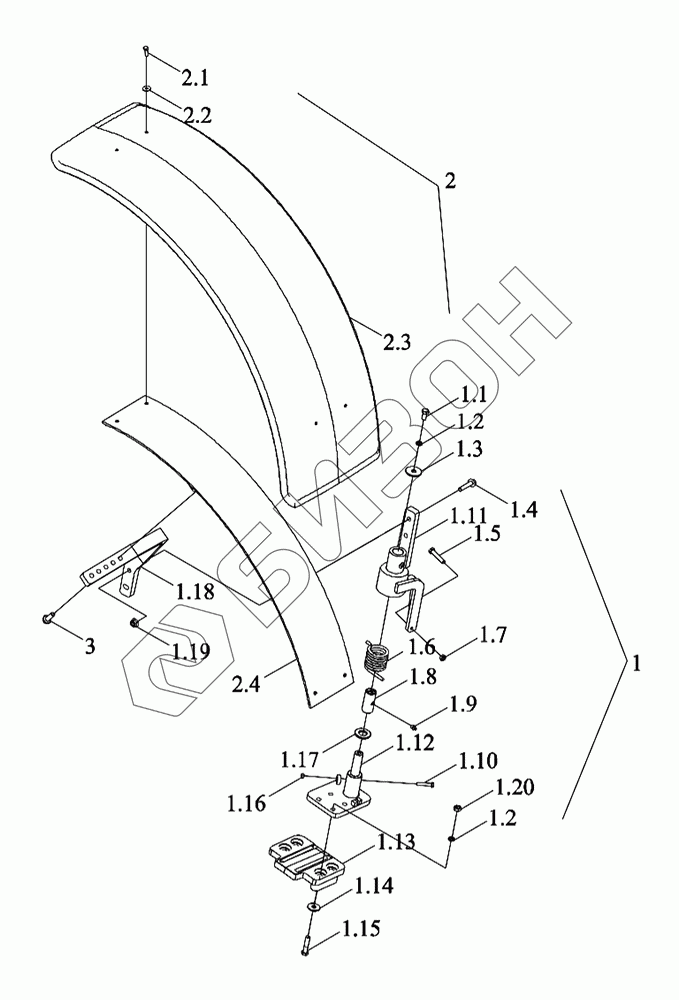

Графический каталог запасных частей к технике: LOVOL TM5D2A1304-002K. Брызговик левый передний

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
1.1
1.2
1.2
1.3
1.4
1.5
1.6
1.7
1.8
1.9
1.10
1.11
1.12
1.13
1.14
1.15
1.16
1.17
1.18
1.19
1.20
2
2.1
2.2
2.3
2.4
3
Позиция на иллюстрации Заводской номер детали Название детали Цена
TM5D477020000K TM5D477020000K Передний брызговик в сборе
Загрузка ...
TM5D477021000K TM5D477021000K Брызговик левый передний в сборе
Загрузка ...
1 TM5D477021100K Кронштейн
Загрузка ...
1.1 GBT5783-M12X25-8.8-A3L Болт с шестигранной головкой
Загрузка ...
1.2 GBT93-12-A3L Гровер
Загрузка ...
1.3 TB400.475-07 Шайба
Загрузка ...
1.4 GBT5789-M12X55-10.9-A3L Болт с фланцем
Загрузка ...
1.5 GBT5783-M10X60-8.8-A3L Болт с шестигранной головкой
Загрузка ...
1.6 TG1254.477-03 Пружина кручения
Загрузка ...
1.7 GBT6170-M10-8-A3L Гайка
Загрузка ...
1.8 TB400.475-05 Втулка
Загрузка ...
1.9 JBT7940.1-M10X1 Пресс-масленка
Загрузка ...
1.10 GBT5783-M8X45-8.8-A2L Болт с шестигранной головкой
Загрузка ...
1.11 TM5D477021120K Кронштейн
Загрузка ...
1.12 TG1254.477.2 Плита монтажная
Загрузка ...
1.13 TG1254.477-04 Кронштейн опорный
Загрузка ...
1.14 GBT96.1-12-A3L Шайба большая
Загрузка ...
1.15 GBT5782-M12X55-8.8-A3L Болт с шестигранной головкой
Загрузка ...
1.16 GBT6170-M8-8-A2L Гайка
Загрузка ...
1.17 TB400.475-06 Шайба
Загрузка ...
1.18 TM5D477021110K Кронштейн
Загрузка ...
1.19 GBT6177.1-M12-10-A3L Гайка с фланцем
Загрузка ...
1.20 GBT6170-M12-10-A3L Гайка
Загрузка ...
2 TM5D477026100K Щиток грязевой
Загрузка ...
2.1 GBT5783-M8X25-8.8-A2L Болт с шестигранной головкой
Загрузка ...
2.2 GBT96.1-8-A3L Шайба большая
Загрузка ...
2.3 TM5D477026101K Щиток грязевой
Загрузка ...
2.4 TM5D477026102K Накладка
Загрузка ...
3 GBT5789-M12X40-10.9-A3L Болт с фланцем
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
