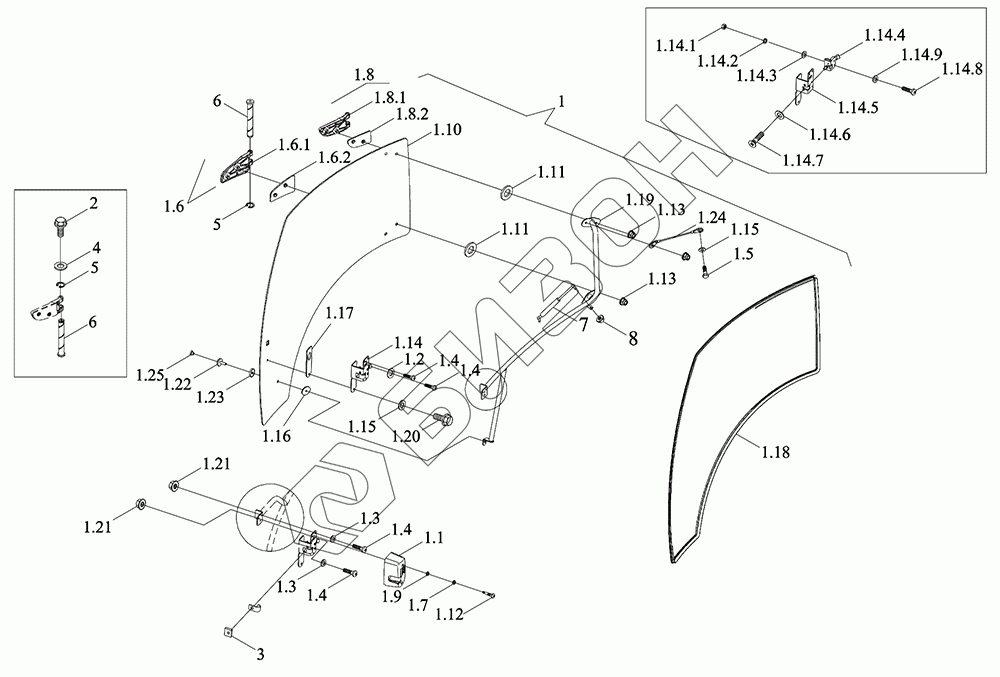

Графический каталог запасных частей к технике: LOVOL TM5D2A1304-002K. Дверь
1
1.1
1.2
1.3
1.3
1.4
1.4
1.4
1.4
1.5
1.6
1.6.1
1.6.2
1.7
1.8
1.8.1
1.8.2
1.9
1.10
1.11
1.11
1.12
1.13
1.13
1.14
1.14.1
1.14.2
1.14.3
1.14.4
1.14.5
1.14.6
1.14.7
1.14.8
1.14.9
1.15
1.15
1.16
1.17
1.18
1.19
1.20
1.21
1.21
1.22
1.23
1.24
1.25
2
3
4
5
5
6
6
7
8
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TM5D451090008K | TM5D451090008K | Комплектующие кабины |
Загрузка ...
|
|
| TX1S451030019K | TX1S451030019K | Дверь кабинета |
Загрузка ...
|
|
| TM5D451090000K | TM5D451090000K | Кабина в сборе |
Загрузка ...
|
|
| 1 | TX1S451030020K | Дверь кабинета |
Загрузка ...
|
|
| 1.1 | TS06451014230 | Кожух - обтекатель |
Загрузка ...
|
|
| 1.2 | GBT96.1-8-A3L | Шайба большая |
Загрузка ...
|
|
| 1.3 | GBT97.1-8-A3L | Шайба плоская |
Загрузка ...
|
|
| 1.4 | GBT818-M8X30-4.8-A2L | Винт |
Загрузка ...
|
|
| 1.5 | GBT5783-M6X16-8.8-A2L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 1.6 | TS04451044224b | Петля |
Загрузка ...
|
|
| 1.6.1 | TS04451044222b | Шарнир |
Загрузка ...
|
|
| 1.6.2 | TS04451044112 | Прокладка резиновая |
Загрузка ...
|
|
| 1.7 | GBT93-6-A3L | Гровер |
Загрузка ...
|
|
| 1.8 | TS04451044223a | Петля |
Загрузка ...
|
|
| 1.8.1 | TS04451044221a | Шарнир |
Загрузка ...
|
|
| 1.8.2 | TS04451044111 | Прокладка резиновая |
Загрузка ...
|
|
| 1.9 | GBT97.1-6-A3L | Шайба плоская |
Загрузка ...
|
|
| 1.10 | TX1S451030021K | Стекло |
Загрузка ...
|
|
| 1.11 | TS04451043110 | Прокладка резиновая |
Загрузка ...
|
|
| 1.12 | GBT818-M6X16-4.8-A2L | Винт |
Загрузка ...
|
|
| 1.13 | GBT6183.1-M8-8-A2L | Гайка |
Загрузка ...
|
|
| 1.14 | TS06451014017 | Замок дверки |
Загрузка ...
|
|
| 1.14.1 | GBT6170-M6-8-A2L | Гайка |
Загрузка ...
|
|
| 1.14.2 | GBT93-6-A3L | Гровер |
Загрузка ...
|
|
| 1.14.3 | GBT97.1-6-A3L | Шайба плоская |
Загрузка ...
|
|
| 1.14.4 | TS06451014210 | Корпус блокировки |
Загрузка ...
|
|
| 1.14.5 | TS06451014116 | Кронштейн |
Загрузка ...
|
|
| 1.14.6 | GBT956.1-6 | Шайба коническая стопорная |
Загрузка ...
|
|
| 1.14.7 | GBT819.1-M6X16-4.8-A2L | Винт с потайной головкой и поперечной канавкой |
Загрузка ...
|
|
| 1.14.8 | GBT818-M6X30-4.8-A2L | Винт |
Загрузка ...
|
|
| 1.14.9 | GBT96.1-6-A3L | Шайба большая |
Загрузка ...
|
|
| 1.15 | GBT96.1-6-A3L | Шайба большая |
Загрузка ...
|
|
| 1.16 | TS06451013121 | Прокладка резиновая |
Загрузка ...
|
|
| 1.17 | TS04451013001 | Лист прокладочный |
Загрузка ...
|
|
| 1.18 | TS06451013102 | Полоса уплотнительная |
Загрузка ...
|
|
| 1.19 | TC03451024103 | Поручень |
Загрузка ...
|
|
| 1.20 | GBT5789-M6X35-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 1.21 | GBT6177.1-M8-8-A2L | Гайка с фланцем |
Загрузка ...
|
|
| 1.22 | TS04451013106 | Болт |
Загрузка ...
|
|
| 1.23 | TD904.451C.2-10 | Кольцо прокладочное |
Загрузка ...
|
|
| 1.24 | TS04451023006a | Шнур ограничительный |
Загрузка ...
|
|
| 1.25 | TS04451013109 | Заглушка |
Загрузка ...
|
|
| 2 | GBT16674.1-M6X12-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 3 | TS04451013002 | Гайка-держатель |
Загрузка ...
|
|
| 4 | GBT96.1-6-A3L | Шайба большая |
Загрузка ...
|
|
| 5 | GBT896-12-A3L | Кольцо ограничительное |
Загрузка ...
|
|
| 6 | TS06451013002a | Ось |
Загрузка ...
|
|
| 7 | TD2C451011001 | Пружина |
Загрузка ...
|
|
| 8 | GBT6177.1-M8-10-A2L | Гайка с фланцем |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
