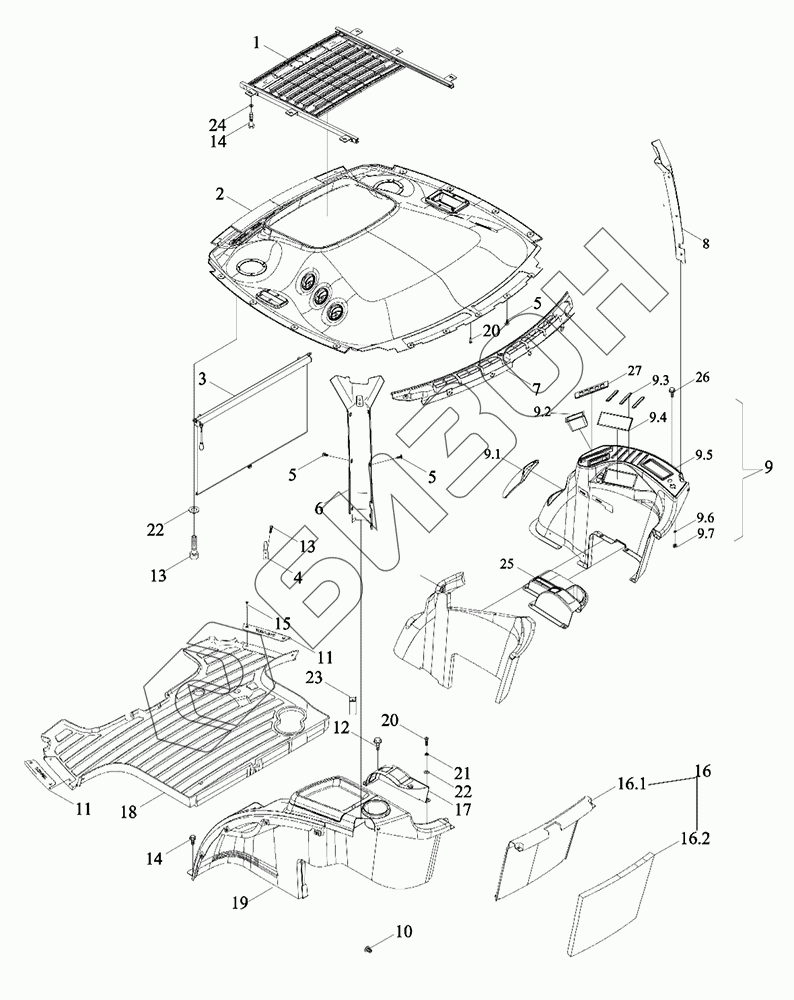

Графический каталог запасных частей к технике: LOVOL TM5D2A1304-002K. Кабина (комплектующие 2)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
5
5
6
7
8
9
9.1
9.2
9.3
9.4
9.5
9.6
9.7
10
11
11
12
13
13
14
14
15
16
16.1
16.2
17
18
19
20
20
21
22
22
23
24
25
26
27
Позиция на иллюстрации Заводской номер детали Название детали Цена
TM5D453050000K TM5D453050000K Внутренний молдинг в сборе
Загрузка ...
1 TS06453017001 Плита
Загрузка ...
2 TM5D453011000K Молдинг внутренний верхний
Загрузка ...
3 TN1S453030005 Козырек солнцезащитный
Загрузка ...
4 BZF0045-001 Крючки для одежды
Загрузка ...
5 Q69208 Клипса
Загрузка ...
6 TS17453010003a Корпус
Загрузка ...
7 TS06453016000 Дефлектор
Загрузка ...
8 TS17453010002a Корпус
Загрузка ...
9 TM5D453013200K Отделка внутренняя
Загрузка ...
9.1 TS06453120002 Крышка
Загрузка ...
9.2 TS06453120003 Ящик для хранения
Загрузка ...
9.3 TS06453120005 Заглушка
Загрузка ...
9.4 TS17453030001 Заглушка
Загрузка ...
9.5 TM5D453013202K Отделка внутренняя
Загрузка ...
9.6 GBT97.1-8-A3L Шайба плоская
Загрузка ...
9.7 GBT17880.1-M5X12 Гайка
Загрузка ...
10 TS04451010030 Заглушка
Загрузка ...
11 TS06453014000 Плита нажимная
Загрузка ...
12 GBT5789-M6X30-8.8-A2L Болт с фланцем
Загрузка ...
13 GBT70.1-M6X16-8.8-A2L Винт с цилиндрической головкой и внутренним шестигранником
Загрузка ...
14 GBT5789-M6X20-8.8-A2L Болт с фланцем
Загрузка ...
15 GBT819.2-M6X25-A2-70 Винт с потайной головкой с поперечной канавкой
Загрузка ...
16 TM6W453050006 Пряжка внутренняя
Загрузка ...
16.1 TS06453013300 Отделка внутренняя
Загрузка ...
16.2 TM5D453013301K Хлопок звукопоглощающий
Загрузка ...
17 TS06453013701 Кожух - обтекатель
Загрузка ...
18 TM5D453012000K Ковры
Загрузка ...
19 TM6W453050001 Отделка внутренняя
Загрузка ...
20 GBT818-M6X20-4.8-A2L Винт
Загрузка ...
21 GBT93-6-A3L Гровер
Загрузка ...
22 GBT97.1-6-A3L Шайба плоская
Загрузка ...
23 TS06453013703 Плита монтажная
Загрузка ...
24 GBT96.1-6-A3L Шайба большая
Загрузка ...
25 TS12453020002 Кожух - обтекатель
Загрузка ...
26 GBT5789-M6X12-8.8-A2L Болт с фланцем
Загрузка ...
27 TM7R453010001 Плита монтажная
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
