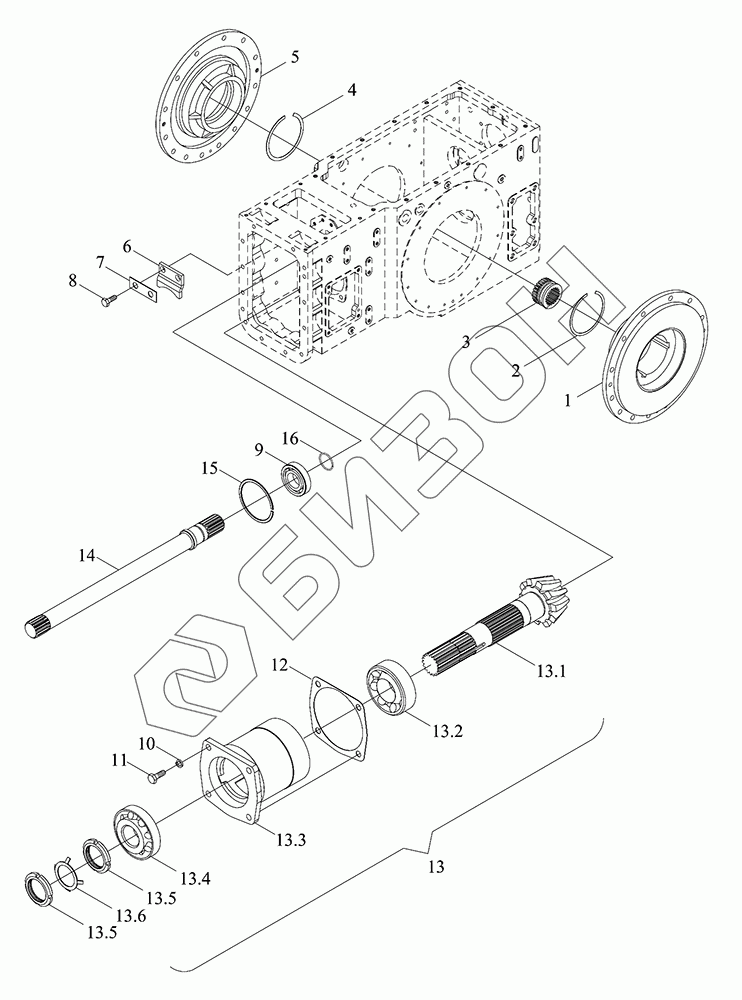

Графический каталог запасных частей к технике: LOVOL TM5D2A1304-002K. Корпус, первичный вал, ведущая шестерня

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
6
7
8
9
10
11
12
13
13.1
13.2
13.3
13.4
13.5
13.5
13.6
14
15
16
Позиция на иллюстрации Заводской номер детали Название детали Цена
TC05382110000 TC05382110000 Передача центральная заднего моста в сборе
Загрузка ...
1 TF1004.382-01 Постель подшипника
Загрузка ...
2 TF1004.382-06 Прокладка регулировочная
Загрузка ...
3 FT800.38.113 Муфта зубчатого зацепления
Загрузка ...
4 TF1004.382-04 Прокладка регулировочная
Загрузка ...
5 TF1004.382-02 Постель подшипника
Загрузка ...
6 FT800.38.123 Пластина нажимная
Загрузка ...
7 FT800.38.124 Пластина замочная
Загрузка ...
8 GBT5783-M10X25-8.8-A3L Болт с шестигранной головкой
Загрузка ...
9 GBT276-6306N Шарикоподшипник радиальный
Загрузка ...
10 GBT93-12-A3L Гровер
Загрузка ...
11 GBT5783-M12X35-10.9-A3L Болт с шестигранной головкой
Загрузка ...
12 TF1004.382-05 Прокладка регулировочная
Загрузка ...
13 TF1004.382.2 Ступица шестени
Загрузка ...
13.1 TF1004.382.2-01 Вал
Загрузка ...
13.2 GBT297-32311 Подшипник
Загрузка ...
13.3 TF1004.382.2-02 Постель подшипника
Загрузка ...
13.4 GBT297-30310 Подшипники конические роликовые
Загрузка ...
13.5 FT800.38.207 Болт
Загрузка ...
13.6 GBT858-50 Кольцо прокладочное
Загрузка ...
14 TC05382110001 Вал
Загрузка ...
15 GBT305-72-74.8 Кольцо стопорное
Загрузка ...
16 GBT895.2-30 Кольцо ограничительное
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
