Графический каталог запасных частей к технике: LOVOL TM5D2A1304-002K. Кронштейн кабины задний

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
1
2
2
2
2
3
3
4
4
4
4
5
5
6
6
7
7
8
9
10
11
12
13

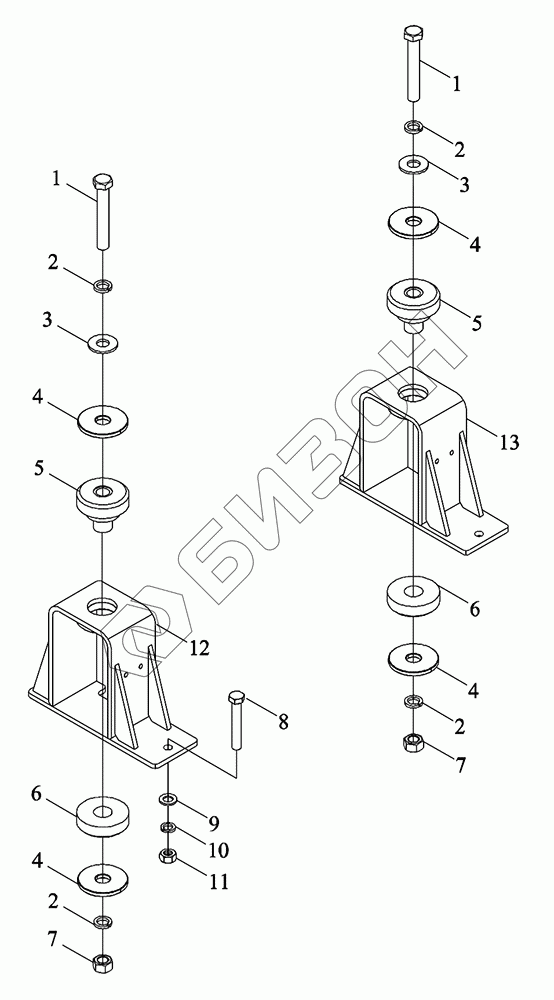

Позиция на иллюстрации Заводской номер детали Название детали Цена
TM5D458020000K TM5D458020000K Соединитель задний в сборе
Загрузка ...
1 GBT5782-M20X130-10.9-A9L Болт с шестигранной головкой
Загрузка ...
2 GBT93-20-A3L Гровер
Загрузка ...
3 TS06457010011 Кольцо прокладочное
Загрузка ...
4 TX1S457040001 Кольцо ограничительное
Загрузка ...
5 TX1S457040002 Блок буферный
Загрузка ...
6 TX1S457040003 Блок буферный
Загрузка ...
7 GBT6170-M20-10-A9L Гайка
Загрузка ...
8 GBT5782-M16X60-10.9-A3L Болт с шестигранной головкой
Загрузка ...
9 GBT97.1-16-A3L Шайба плоская
Загрузка ...
10 GBT93-16-A3L Гровер
Загрузка ...
11 GBT6170-M16-10-A3L Гайка
Загрузка ...
12 TM5D458020001K Плита
Загрузка ...
13 TD2S458060001 Соединение
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
