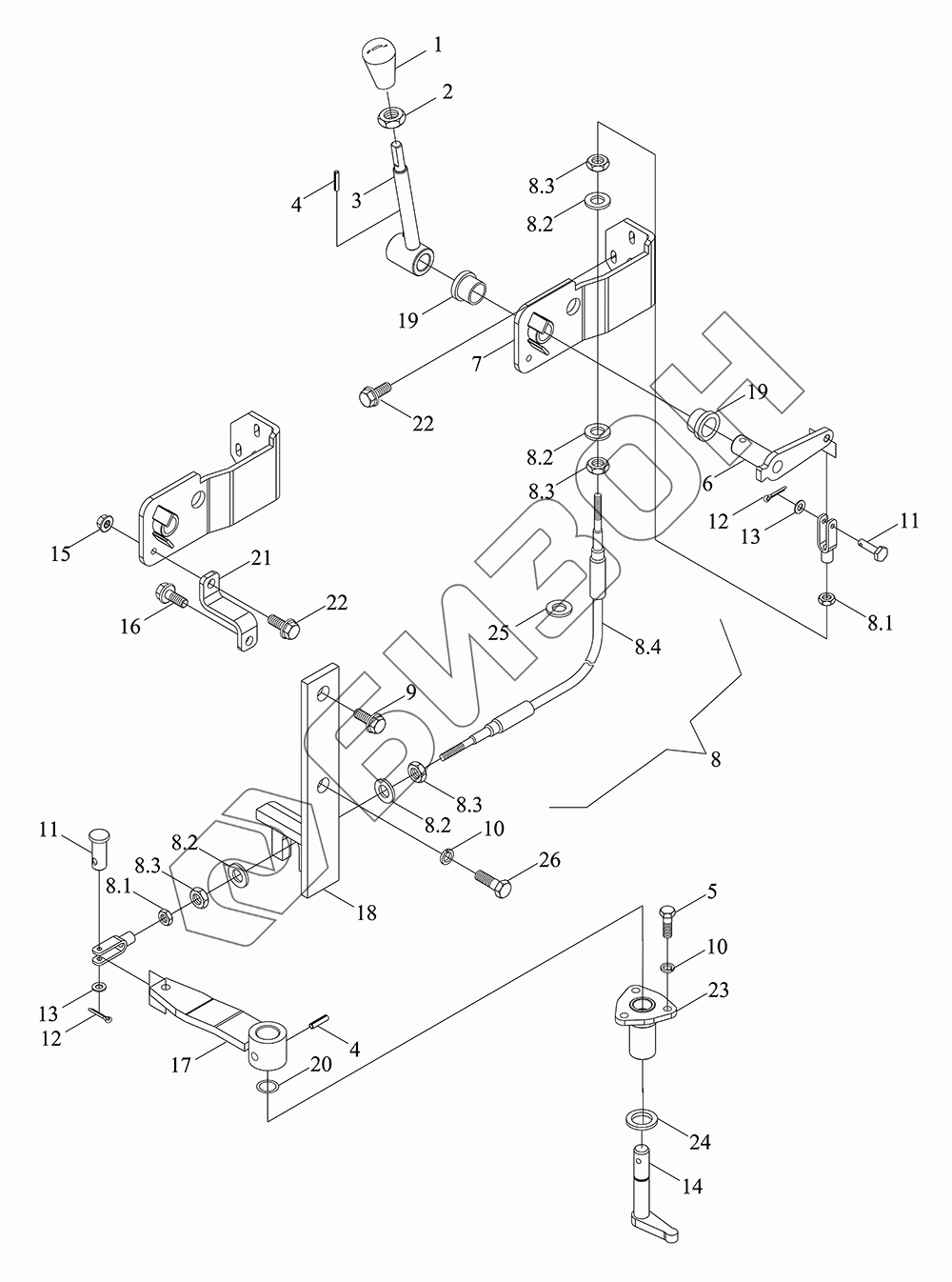

Графический каталог запасных частей к технике: LOVOL TM5D2A1304-002K. Механизм управления 3
1
2
3
4
4
5
6
7
8
8.1
8.1
8.2
8.2
8.2
8.2
8.3
8.3
8.3
8.3
8.4
9
10
10
11
11
12
12
13
13
14
15
16
17
18
19
19
20
21
22
22
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TD2S373020000 | TD2S373020000 | Механизм управления |
Загрузка ...
|
|
| TC05373050009 | TC05373050009 | Механизм переключения ползучей передачей в сборе |
Загрузка ...
|
|
| 1 | TS06373010038 | Шар рукоятки |
Загрузка ...
|
|
| 2 | GBT6173-M10X1-05-A2L | Гайка шестигранная тонкая |
Загрузка ...
|
|
| 3 | TX1S373020001 | Рычаг управления |
Загрузка ...
|
|
| 4 | QLWZB140-8X35 | Палец |
Загрузка ...
|
|
| 5 | GBT5786-M10X1X25-8.8-A2L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 6 | TS06373010025 | Вал |
Загрузка ...
|
|
| 7 | TS06373010007 | Кронштейн |
Загрузка ...
|
|
| 8 | TC05373050010 | Вал гибкий |
Загрузка ...
|
|
| 8.1 | GBT6173-M8X1-05-A2L | Гайка шестигранная тонкая |
Загрузка ...
|
|
| 8.2 | GBT97.1-16-A3L | Шайба плоская |
Загрузка ...
|
|
| 8.3 | GBT6173-M16X1.5-05-A3L | Гайка шестигранная тонкая |
Загрузка ...
|
|
| 8.4 | TC05373050011 | Вал гибкий |
Загрузка ...
|
|
| 9 | GBT5789-M10X80-8.8-A3L | Болт с фланцем |
Загрузка ...
|
|
| 10 | GBT93-10-A3L | Гровер |
Загрузка ...
|
|
| 11 | TG1654.373B.1-01 | Ось |
Загрузка ...
|
|
| 12 | GBT91-3.2X20-A3L | Шплинт |
Загрузка ...
|
|
| 13 | GBT97.1-8-A3L | Шайба плоская |
Загрузка ...
|
|
| 14 | TD950.373E.1.2 | Вал |
Загрузка ...
|
|
| 15 | GBT6177.1-M8-8-A2L | Гайка с фланцем |
Загрузка ...
|
|
| 16 | GBT16674.1-M8X16-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 17 | TD950.373E.1.4 | Рычаг качающийся |
Загрузка ...
|
|
| 18 | TD950.373E.1.3 | Кронштейн |
Загрузка ...
|
|
| 19 | TD950.373.2-02 | Втулка |
Загрузка ...
|
|
| 20 | GBT3452.1-17.0X1.80G | Кольцо уплотнительное резиновое для гидропневматики |
Загрузка ...
|
|
| 21 | TS06373010024 | Кронштейн |
Загрузка ...
|
|
| 22 | GBT16674.1-M8X25-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 23 | TG1204.373.1.1.1 | Кронштейн |
Загрузка ...
|
|
| 24 | GBT97.1-20-A3L | Шайба плоская |
Загрузка ...
|
|
| 25 | TC05373050014 | Уплотнение |
Загрузка ...
|
|
| 26 | GBT5789-M10X60-8.8-A3L | Болт с фланцем |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
