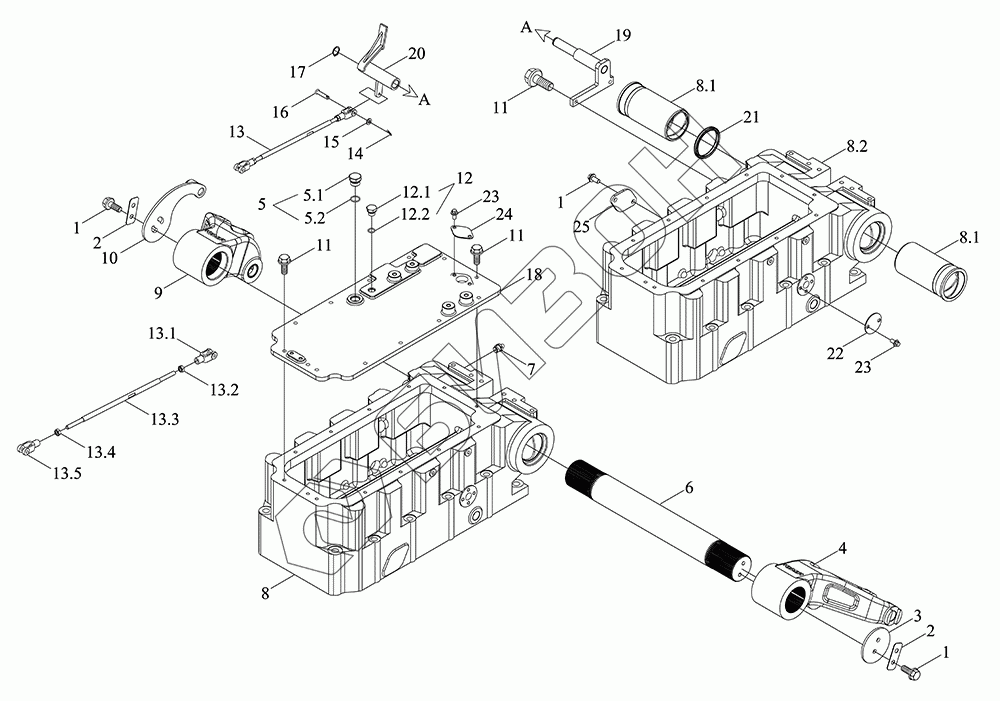

Графический каталог запасных частей к технике: LOVOL TM5D2A1304-002K. Монтажный блок подъемника 1

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
1
1
2
2
3
4
5
5.1
5.2
6
7
8
8.1
8.1
8.2
9
10
11
11
11
12
12.1
12.2
13
13.1
13.2
13.3
13.4
13.5
14
15
16
17
18
19
20
21
22
23
23
24
25
Позиция на иллюстрации Заводской номер детали Название детали Цена
TQ1S551010000 TQ1S551010000 Монтажный блок подъемника в сборе
Загрузка ...
TQ1S551010001 TQ1S551010001 Подъёмное устройство в сборе
Загрузка ...
1 GBT16674.1-M10X20-8.8-A3L Болт с фланцем
Загрузка ...
2 FT800.55A.112 Прокладка
Загрузка ...
3 FT800.55A.115 Плита нажимная
Загрузка ...
4 TS06551070034a Плечо подъемное
Загрузка ...
5 GE20D32Y.24.92.1 Пробка винта
Загрузка ...
5.1 GE20D32Y.24.92.1-01 Пробка винта
Загрузка ...
5.2 TS09580010008 Кольцо уплотнительное
Загрузка ...
6 TF1004.55.9-02a Вал
Загрузка ...
7 JBT7940.1-M6 Пресс-масленка
Загрузка ...
8 TD2S551040002 Корпус картера
Загрузка ...
8.1 TS06551070042 Втулка вала
Загрузка ...
8.2 TD2S551040003 Корпус картера
Загрузка ...
9 TS06551070037a Плечо подъемное
Загрузка ...
10 TS06551040002 Рычаг обратной связи
Загрузка ...
11 GBT16674.1-M8X25-8.8-A2L Болт с фланцем
Загрузка ...
12 CP5A701020010 Ввёртыш
Загрузка ...
12.1 CP5A701020011 Ввёртыш
Загрузка ...
12.2 TS09580010005 Кольцо в форме О
Загрузка ...
13 TS06551040006 Штанга обратной связи
Загрузка ...
13.1 TD800.55.2.2-01 Вилка тяги
Загрузка ...
13.2 GBT6170-M8-8-A2L Гайка
Загрузка ...
13.3 TS06551040007 Вал регулирующий
Загрузка ...
13.4 GBT6170-M8-LH-8-A2L Гайка
Загрузка ...
13.5 TD800.55.2.2-03 Вилка тяги
Загрузка ...
14 GBT91-2X20-A3L Шплинт
Загрузка ...
15 GBT97.1-8-A3L Шайба плоская
Загрузка ...
16 GBT882-B8X30-A3L Ось
Загрузка ...
17 GBT894.1-20 Кольцо стопорное
Загрузка ...
18 TD2S551020002 Крышка
Загрузка ...
19 TS06551070005 Вал опорный
Загрузка ...
20 TS06551070008 Плита
Загрузка ...
21 TS06551070039 Кольцо уплотнительное
Загрузка ...
22 TD2S551030004 Доска блокирующая
Загрузка ...
23 GBT16674.1-M8X16-8.8-A2L Болт с фланцем
Загрузка ...
24 TD2S551030001 Доска блокирующая
Загрузка ...
25 TD2S551030002 Доска блокирующая
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
