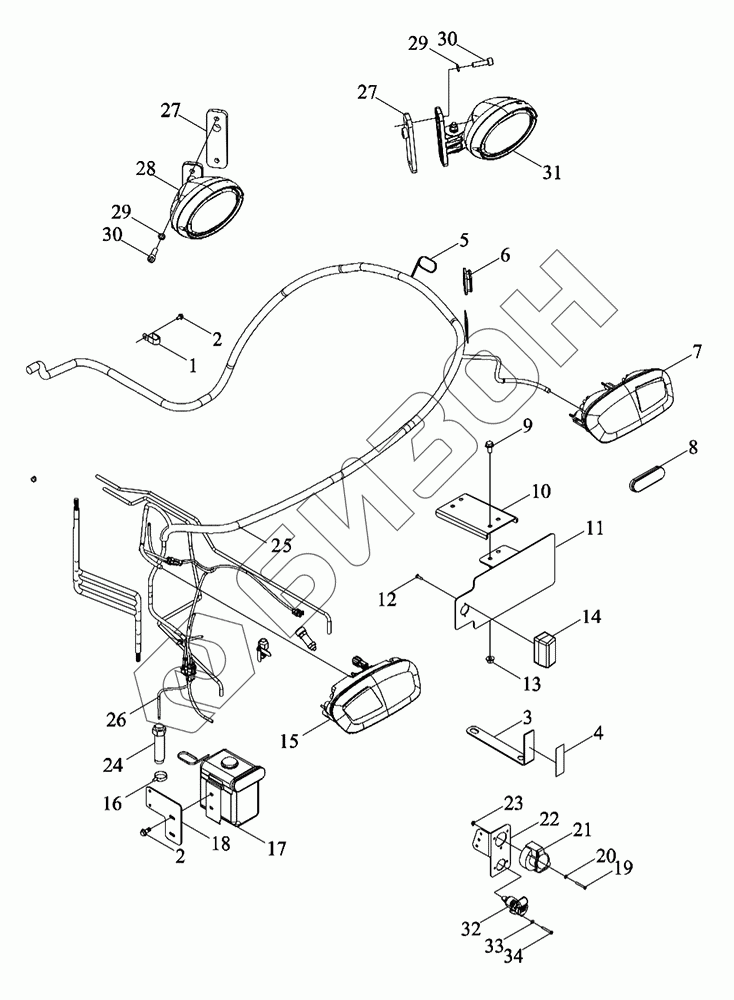

Графический каталог запасных частей к технике: LOVOL TM5D2A1304-002K. Монтажный блок жгута провода заднего освещения
1
2
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
27
28
29
29
30
30
31
32
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TM5D484080000K | TM5D484080000K | Монтажный блок жгута провода заднего освещения в сборе |
Загрузка ...
|
|
| 1 | FT65.48.095 | Скоба зажимная |
Загрузка ...
|
|
| 2 | GBT5789-M6X12-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 3 | TA3C484010002 | Пластинка крепёжная |
Загрузка ...
|
|
| 4 | TA3C484010001 | Маркировка |
Загрузка ...
|
|
| 5 | Q67405200 | Лента стяжная |
Загрузка ...
|
|
| 6 | TS04486010010 | Уплотнение |
Загрузка ...
|
|
| 7 | TS06484020002K | Фонарь задний |
Загрузка ...
|
|
| 8 | TS06484020003K | Отражатель |
Загрузка ...
|
|
| 9 | GBT5789-M10X20-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 10 | TM5D484080002K | Плита упорная |
Загрузка ...
|
|
| 11 | TC05484150001K | Кронштейн |
Загрузка ...
|
|
| 12 | GBT845-ST4.8X19 | Саморез |
Загрузка ...
|
|
| 13 | GBT6177.1-M10-8-A3L | Гайка с фланцем |
Загрузка ...
|
|
| 14 | TA700.484A.2.1 | Фонарь номерной |
Загрузка ...
|
|
| 15 | TS06484020001K | Фонарь задний |
Загрузка ...
|
|
| 16 | 3203505D9-L | Держатель |
Загрузка ...
|
|
| 17 | TS06484010011 | Мойка |
Загрузка ...
|
|
| 18 | TM5X484050005K | Плита монтажная |
Загрузка ...
|
|
| 19 | GBT819.1-M5X35-4.8-A2L | Винт с потайной головкой и поперечной канавкой |
Загрузка ...
|
|
| 20 | GBT97.1-5-A3L | Шайба плоская |
Загрузка ...
|
|
| 21 | TD900.484.2 | Розетка |
Загрузка ...
|
|
| 22 | TM5X484040001K | Пластинка крепёжная |
Загрузка ...
|
|
| 23 | GBT6177.1-M5-8-A2L | Гайка с фланцем |
Загрузка ...
|
|
| 24 | FA30A802010013 | Датчик |
Загрузка ...
|
|
| 25 | TC05484150006K | Жгут проводов |
Загрузка ...
|
|
| 26 | TD1S484010001K | Линия перехода |
Загрузка ...
|
|
| 27 | TS06484010015 | Прокладка |
Загрузка ...
|
|
| 28 | TR2S484060002 | Плита |
Загрузка ...
|
|
| 29 | GBT93-8-A3L | Гровер |
Загрузка ...
|
|
| 30 | GBT70.1-M8X30-10.9-A2L | Винт с цилиндрической головкой с шестигранным гнездом |
Загрузка ...
|
|
| 31 | TR2S484060003 | Освещение заднее |
Загрузка ...
|
|
| 32 | BZF0076-003 | Розетка |
Загрузка ...
|
|
| 33 | GBT93-5-A3L | Гровер |
Загрузка ...
|
|
| 34 | GBT818-M5X12-4.8-A2L | Винт |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
