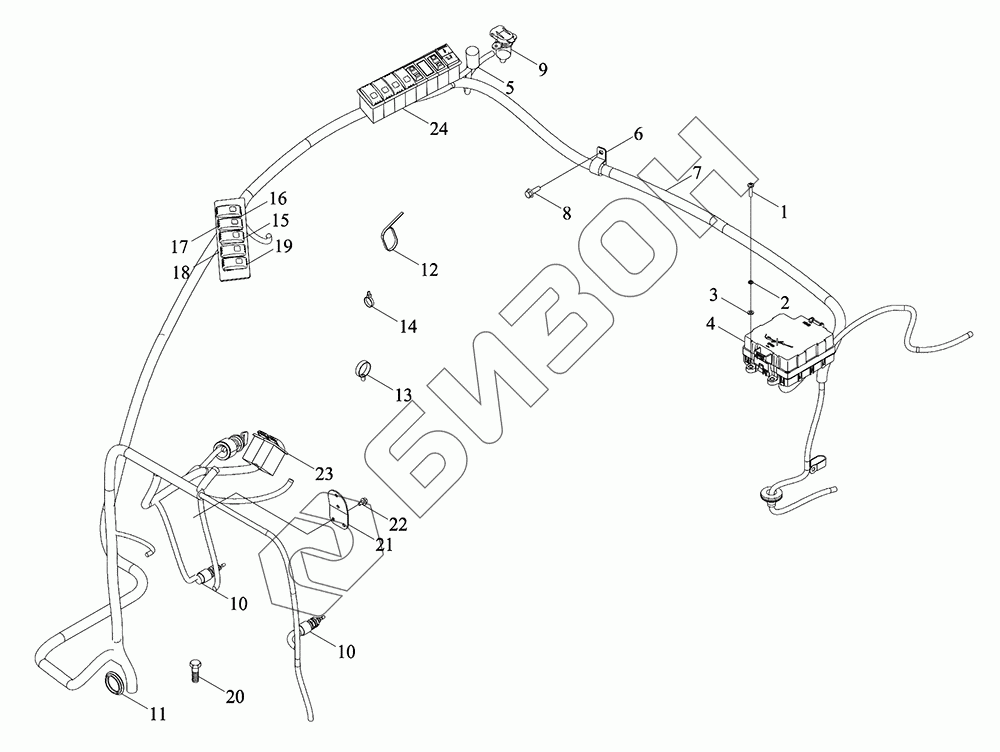

Графический каталог запасных частей к технике: LOVOL TM5D2A1304-002K. Монтажный блок жгута проводов кузова

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
6
7
8
9
10
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
Позиция на иллюстрации Заводской номер детали Название детали Цена
TM6R482030000K TM6R482030000K Монтажный блок жгута проводов кузова в сборе
Загрузка ...
1 GBT818-M6X25-4.8-A2L Винт
Загрузка ...
2 GBT93-6-A3L Гровер
Загрузка ...
3 GBT97.1-6-A3L Шайба плоская
Загрузка ...
4 TM5X482040006K Коробка электрооборудования
Загрузка ...
5 GFL1801010009 Руководство по эксплуатации
Загрузка ...
6 TS06482010005 Скоба зажимная
Загрузка ...
7 TM6R482030001aK Жгут проводов
Загрузка ...
8 GBT5789-M8X25-8.8-A2L Болт с фланцем
Загрузка ...
9 BZF0076-003 Розетка
Загрузка ...
10 RV03701000007 Выключатель
Загрузка ...
11 BZF0056-010 Заглушка
Загрузка ...
12 Q67405200 Лента стяжная
Загрузка ...
13 3203505D9-L Держатель
Загрузка ...
14 Q67405100 Лента стяжная
Загрузка ...
15 BZF0068-088 Переключатель
Загрузка ...
16 BZF0068-099 Переключатель
Загрузка ...
17 BZF0068-089 Переключатель
Загрузка ...
18 BZF0068-087 Переключатель
Загрузка ...
19 BZF0068-086 Переключатель
Загрузка ...
20 GBT5789-M6X16-8.8-A2L Болт с фланцем
Загрузка ...
21 TD2S482100010 Кронштейн
Загрузка ...
22 GBT5789-M6X12-8.8-A2L Болт с фланцем
Загрузка ...
23 TP4M482010004 Выключатель
Загрузка ...
24 TM5X482040005K Выключатель
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
