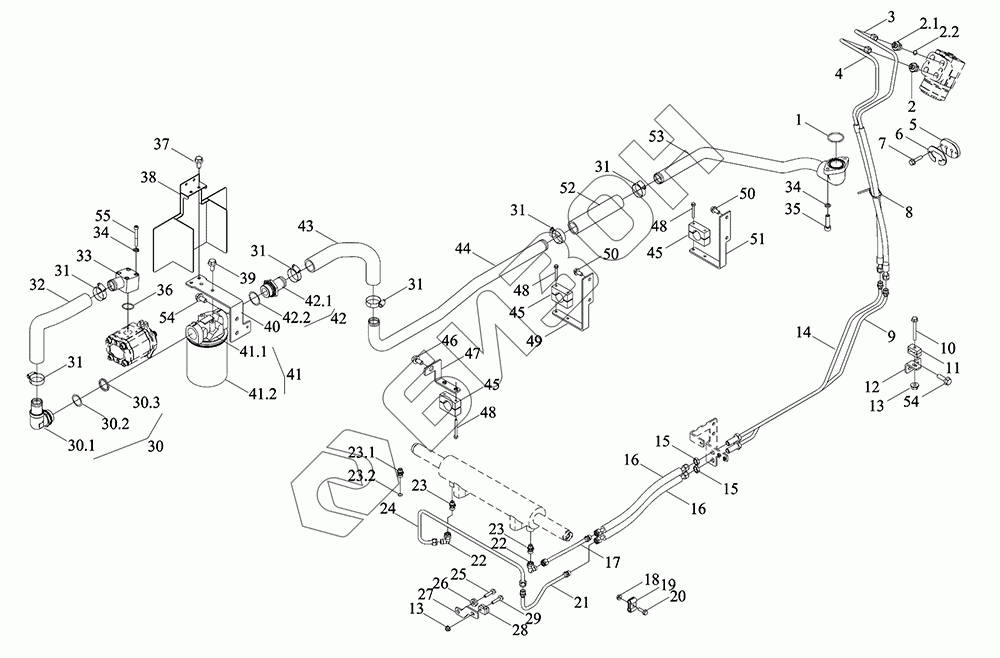

Графический каталог запасных частей к технике: LOVOL TM5D2A1304-002K. Полностью гидравлический механизм рулевого управления 1
1
2
2.1
2.2
3
4
5
6
7
8
9
10
11
12
13
13
14
15
15
16
16
17
18
19
20
21
22
22
23
23
23.1
23.2
24
25
26
27
28
29
30
30.1
30.2
30.3
31
31
31
31
31
31
32
33
34
34
35
36
37
38
39
40
41
41.1
41.2
42
42.1
42.2
43
44
45
45
45
46
47
48
48
48
49
50
50
51
52
53
54
54
55
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TM5D402030000K | TM5D402030000K | Механизм гидравлический рулевого управления в сборе |
Загрузка ...
|
|
| 1 | GBT3452.1-45.0X3.55G | Кольцо уплотнительное резиновое для гидропневматики |
Загрузка ...
|
|
| 2 | TS12402050005 | Штуцер соединительный |
Загрузка ...
|
|
| 2.1 | TS12402010031 | Штуцер |
Загрузка ...
|
|
| 2.2 | TS09580010007 | Кольцо уплотнительное |
Загрузка ...
|
|
| 3 | TD2S402010031 | Маслопровод |
Загрузка ...
|
|
| 4 | TD2S402010032 | Маслопровод |
Загрузка ...
|
|
| 5 | TD904.402X-03 | Подушка амортизационная |
Загрузка ...
|
|
| 6 | TD904.402X-01 | Кламмер |
Загрузка ...
|
|
| 7 | GBT5789-M6X25-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 8 | Q67405200 | Лента стяжная |
Загрузка ...
|
|
| 9 | TM5D402030030K | Труба стальная |
Загрузка ...
|
|
| 10 | GBT5789-M8X40-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 11 | FT354.40C.121 | Зажим трубный |
Загрузка ...
|
|
| 12 | TD2S402040022K | Кронштейн струбцины трубы |
Загрузка ...
|
|
| 13 | GBT6177.1-M8-8-A2L | Гайка с фланцем |
Загрузка ...
|
|
| 14 | TM5D402030029K | Трубопровод топливный |
Загрузка ...
|
|
| 15 | GBT5649-M16X1.5-A3L | Болт |
Загрузка ...
|
|
| 16 | TM5D402030021K | Узел шланга рулевого управления передней оси в сборе |
Загрузка ...
|
|
| 17 | TS06402500003 | Труба |
Загрузка ...
|
|
| 18 | GBT6177.1-M6-8-A2L | Гайка с фланцем |
Загрузка ...
|
|
| 19 | TS06402050015 | Прокладка |
Загрузка ...
|
|
| 20 | GBT5789-M6X20-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 21 | TS06402450063 | Труба |
Загрузка ...
|
|
| 22 | GBT3754-L10 | Штуцер соединительный |
Загрузка ...
|
|
| 23 | TS06402290037 | Штуцер соединительный |
Загрузка ...
|
|
| 23.1 | TS06402290038 | Штуцер соединительный |
Загрузка ...
|
|
| 23.2 | TG1654.402B-02 | Кольцо уплотнительное |
Загрузка ...
|
|
| 24 | TS06402450065 | Труба |
Загрузка ...
|
|
| 25 | GBT16674.2-M12X1.5X25-8.8-A3L | Болт с фланцем |
Загрузка ...
|
|
| 26 | TS06402450068 | Шайба |
Загрузка ...
|
|
| 27 | TS06402450067 | Кронштейн |
Загрузка ...
|
|
| 28 | TB454.40X-01 | Зажим трубный |
Загрузка ...
|
|
| 29 | GBT5789-M8X35-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 30 | TB1S581010008K | Штуцер |
Загрузка ...
|
|
| 30.1 | TB1S581010007K | Соединение фильтрующей трубы |
Загрузка ...
|
|
| 30.2 | TS09580010012 | Кольцо 38.6X2.9-M42X2 |
Загрузка ...
|
|
| 30.3 | TB1S581010006K | Шайба |
Загрузка ...
|
|
| 31 | Q67645 | Хомут шланга B-типа |
Загрузка ...
|
|
| 32 | TM5D402030010K | Шланг резиновый |
Загрузка ...
|
|
| 33 | TM5D402030011K | Фланец |
Загрузка ...
|
|
| 34 | GBT93-8-A3L | Гровер |
Загрузка ...
|
|
| 35 | GBT70.1-M8X30-8.8-A2L | Винт с цилиндрической головкой и внутренним шестигранником |
Загрузка ...
|
|
| 36 | GBT3452.1-32.5X2.65G | Кольцо уплотнительное резиновое для гидропневматики |
Загрузка ...
|
|
| 37 | GBT5789-M8X20-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 38 | TE2S581010017K | Кожух - обтекатель |
Загрузка ...
|
|
| 39 | GBT5789-M8X16-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 40 | TM5D402030008K | Кронштейн |
Загрузка ...
|
|
| 41 | TB1S581010017K | Фильтр |
Загрузка ...
|
|
| 41.1 | TB1S581010019K | Гнездо фильтроэлемента |
Загрузка ...
|
|
| 41.2 | TB1S581010018K | Фильтроэлемент |
Загрузка ...
|
|
| 42 | TE2S581010019K | Штуцер |
Загрузка ...
|
|
| 42.1 | TE2S581010010K | Штуцер |
Загрузка ...
|
|
| 42.2 | TE2S581010018K | Прокладка герметическая |
Загрузка ...
|
|
| 43 | TM5D402030007K | Шланг резиновый |
Загрузка ...
|
|
| 44 | TM5D402030005K | Труба длинная стальная |
Загрузка ...
|
|
| 45 | TH02582020004 | Зажим трубный |
Загрузка ...
|
|
| 46 | GBT5789-M16X20-10.9-A3L | Болт шестигранный фланцевый |
Загрузка ...
|
|
| 47 | TM5D402030006K | Кронштейн струбцины трубы |
Загрузка ...
|
|
| 48 | GBT5789-M6X65-8.8-A2L | Болт шестигранный фланцевый |
Загрузка ...
|
|
| 49 | TM5D402030003K | Кронштейн |
Загрузка ...
|
|
| 50 | GBT5789-M10X20-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 51 | TM5D402030002K | Кронштейн маслосъемной трубы |
Загрузка ...
|
|
| 52 | TM5D402030004K | Шланг всасывания масла |
Загрузка ...
|
|
| 53 | TM5D402030001K | Труба всасывающая |
Загрузка ...
|
|
| 54 | GBT5789-M12X25-8.8-A3L | Болт с фланцем |
Загрузка ...
|
|
| 55 | GBT70.1-M8X65-8.8-A2L | Винт с цилиндрической головкой с внутренним шестигранником |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
