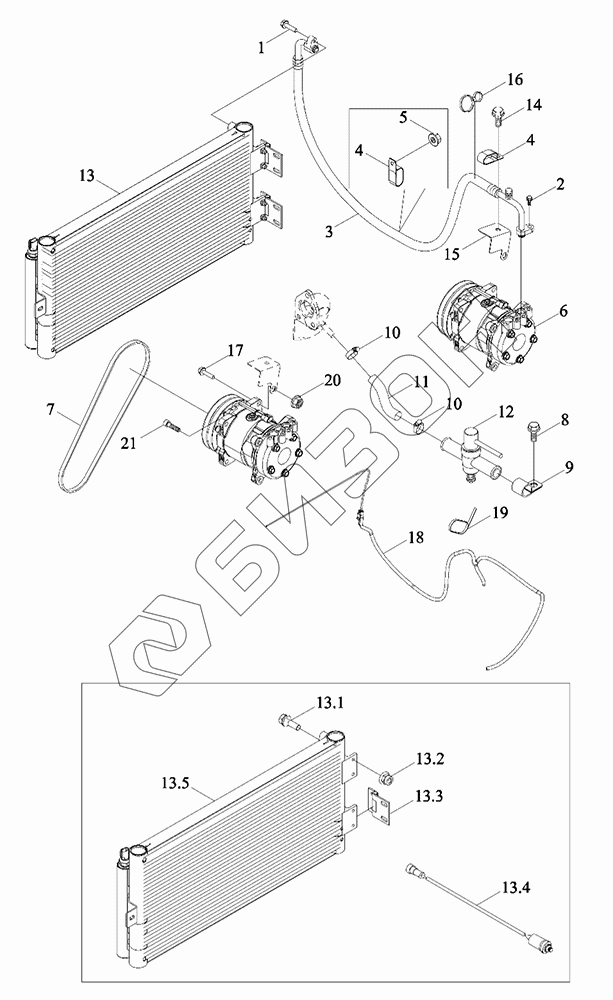

Графический каталог запасных частей к технике: LOVOL TM5D2A1304-002K. Система кондиционирования воздуха(двигатель)
1
2
3
4
4
5
6
7
8
9
10
10
11
12
13
13.1
13.2
13.3
13.4
13.5
14
15
16
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TM5D812030000K | TM5D812030000K | Система кондиционирования воздуха в сборе двигателя |
Загрузка ...
|
|
| 1 | GBT5789-M6X25-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 2 | GBT5789-M8X20-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 3 | TM5D812030001K | Трубопровод |
Загрузка ...
|
|
| 4 | TG1204.812-06 | Зажим трубный |
Загрузка ...
|
|
| 5 | GBT6177.1-M8-8-A2L | Гайка с фланцем |
Загрузка ...
|
|
| 6 | TG4S812060009a | Компрессор |
Загрузка ...
|
|
| 7 | TG1204.812-07 | Ремень |
Загрузка ...
|
|
| 8 | GBT5789-M8X12-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 9 | TF1204.481B-01 | Скоба зажимная |
Загрузка ...
|
|
| 10 | Q67522 | Хомут |
Загрузка ...
|
|
| 11 | TG4S812010020 | Водопровод |
Загрузка ...
|
|
| 12 | TD800.812C.2 | Кран |
Загрузка ...
|
|
| 13 | TG4S812010001 | Конденсатор в сборе |
Загрузка ...
|
|
| 13.1 | GBT9074.13-M6X20 | Болт |
Загрузка ...
|
|
| 13.2 | GBT6183.1-M6-8 | Гайка |
Загрузка ...
|
|
| 13.3 | TG1204.812.1.3 | Петля |
Загрузка ...
|
|
| 13.4 | TC05812090012 | Выключатель |
Загрузка ...
|
|
| 13.5 | TG4S812010003 | Корпус |
Загрузка ...
|
|
| 14 | GBT5789-M8X16-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 15 | TG4S812010005 | Стент |
Загрузка ...
|
|
| 16 | TG3S488010002 | Хомут гибкий |
Загрузка ...
|
|
| 17 | GBT5789-M10X50-10.9-A2L | Болт шестигранный фланцевый |
Загрузка ...
|
|
| 18 | TD1S481230002K | Жгут проводов |
Загрузка ...
|
|
| 19 | Q67407200 | Лента стяжная |
Загрузка ...
|
|
| 20 | GBT6177.1-M10-10-A3L | Гайка с фланцем |
Загрузка ...
|
|
| 21 | GBT70.1-M10X45-8.8-A3L | Винт с цилиндрической головкой и внутренним шестигранником |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
