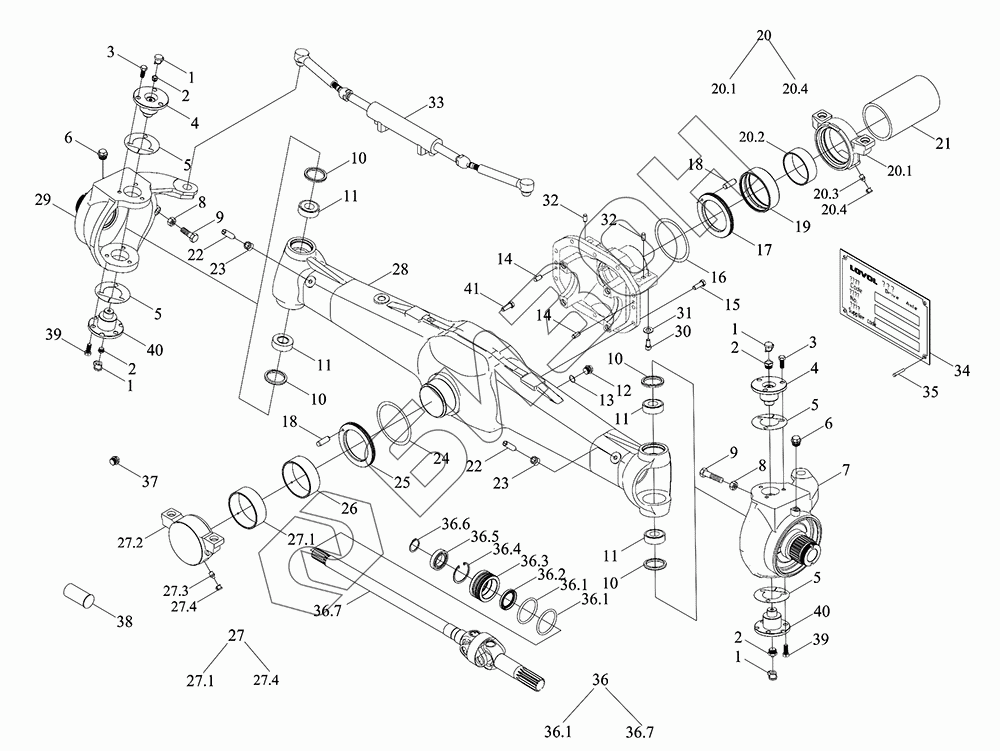

Графический каталог запасных частей к технике: LOVOL TM5D2A1304-002K. Цапфы, тяги, полуоси,гидроцилиндр
1
1
1
1
2
2
2
2
3
3
4
4
5
5
5
5
6
6
7
8
8
9
9
10
10
10
10
11
11
11
11
12
13
14
14
15
16
17
18
18
19
20
20.1
20.2
20.3
20.4
21
22
22
23
23
24
25
26
27
27.1
27.2
27.3
27.4
28
29
30
31
32
32
33
34
35
36
36.1
36.1
36.2
36.3
36.4
36.5
36.6
36.7
37
38
39
39
40
40
41
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TG1S311030002 | TG1S311030002 | Мост приводной |
Загрузка ...
|
|
| TG1S311030000 | TG1S311030000 | Мост передний ведущий в сборе |
Загрузка ...
|
|
| 1 | TC02311170063 | Колпачок пылезащитный |
Загрузка ...
|
|
| 2 | JBT7940.1-M10X1 | Пресс-масленка |
Загрузка ...
|
|
| 3 | GBT16674.2-M12X1.5X35-10.9-A3L | Болт с фланцем |
Загрузка ...
|
|
| 4 | TD904.311K.1-08 | Крышка нажимная |
Загрузка ...
|
|
| 5 | TD904.311K.1-10 | Прокладка регулировочная |
Загрузка ...
|
|
| 6 | TC05311090010 | Сапун |
Загрузка ...
|
|
| 7 | TS08311010009 | Цапфа поворотная |
Загрузка ...
|
|
| 8 | GBT6170-M16-10-A3L | Гайка |
Загрузка ...
|
|
| 9 | TS08311010049 | Болт |
Загрузка ...
|
|
| 10 | TD904.311K.1-14 | Сальник |
Загрузка ...
|
|
| 11 | TS06311010042 | Подшипник |
Загрузка ...
|
|
| 12 | TD904.311K.1-13 | Пробка резьбовая |
Загрузка ...
|
|
| 13 | GBT3452.1-21.2X2.65G | Кольцо уплотнительное резиновое для гидропневматики |
Загрузка ...
|
|
| 14 | GBT119.1-12m6X35-A3L | Штырь цилиндрический |
Загрузка ...
|
|
| 15 | GBT5786-M12X1.5X35-10.9-A9L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 16 | GBT3452.1-150X3.55G | Кольцо уплотнительное резиновое для гидропневматики |
Загрузка ...
|
|
| 17 | TS08311010047 | Кольцо ограничительное |
Загрузка ...
|
|
| 18 | GBT119.1-5m6X12-A3L | Штырь цилиндрический |
Загрузка ...
|
|
| 19 | TS08311010044 | Втулка вала |
Загрузка ...
|
|
| 20 | TS08311010007 | Кронштейн упорный |
Загрузка ...
|
|
| 20.1 | TS08311010042 | Кронштейн упорный |
Загрузка ...
|
|
| 20.2 | TS08311010043 | Втулка |
Загрузка ...
|
|
| 20.3 | JBT7940.1-M10X1 | Пресс-масленка |
Загрузка ...
|
|
| 20.4 | TC02311170063 | Колпачок пылезащитный |
Загрузка ...
|
|
| 21 | TS08311010050 | Крышка |
Загрузка ...
|
|
| 22 | GBT72-M12X50-14H-A3L | Втулка |
Загрузка ...
|
|
| 23 | GBT889.1-M12-10 | Контргайка неметаллическая |
Загрузка ...
|
|
| 24 | GBT3452.1-140X3.55G | Кольцо уплотнительное резиновое для гидропневматики |
Загрузка ...
|
|
| 25 | TS08311010045 | Кольцо ограничительное |
Загрузка ...
|
|
| 26 | TS08311010041 | Втулка вала |
Загрузка ...
|
|
| 27 | TS08311010006 | Кронштейн упорный |
Загрузка ...
|
|
| 27.1 | TS08311010040 | Втулка |
Загрузка ...
|
|
| 27.2 | TS08311010039 | Кронштейн упорный |
Загрузка ...
|
|
| 27.3 | JBT7940.1-M10X1 | Пресс-масленка |
Загрузка ...
|
|
| 27.4 | TC02311170063 | Колпачок пылезащитный |
Загрузка ...
|
|
| 28 | TS08311010008 | Картер моста |
Загрузка ...
|
|
| 29 | TS08311010010 | Цапфа поворотная |
Загрузка ...
|
|
| 30 | GBT70.1-M16X35-10.9-A3L | Винт с цилиндрической головкой с внутренним шестигранником |
Загрузка ...
|
|
| 31 | GBT861.1-16 | Кольцо прокладочное |
Загрузка ...
|
|
| 32 | GBT119.1-12m6X26-A3L | Штырь цилиндрический |
Загрузка ...
|
|
| 33 | TS08311010005 | Цилиндр |
Загрузка ...
|
|
| 34 | TC02311170051 | Табличка паспортная |
Загрузка ...
|
|
| 35 | GBT827-2.5X4-A3L | Заклёпка |
Загрузка ...
|
|
| 36 | TS08311010004 | Полуось |
Загрузка ...
|
|
| 36.1 | GBT3452.1-85.0X3.55G | Кольцо уплотнительное резиновое для гидропневматики |
Загрузка ...
|
|
| 36.2 | TS08311010060 | Сальник композитный 45X68X16 |
Загрузка ...
|
|
| 36.3 | GV02503010012 | Крышка |
Загрузка ...
|
|
| 36.4 | GBT893.1-68 | Кольцо эластичное стопорное для отверстий |
Загрузка ...
|
|
| 36.5 | GBT276-6008 | Шарикоподшипник радиальный |
Загрузка ...
|
|
| 36.6 | GBT894.1-40 | Кольцо стопорное |
Загрузка ...
|
|
| 36.7 | TS08311010035 | Вал приводной |
Загрузка ...
|
|
| 37 | TS08311010054 | Заглушка |
Загрузка ...
|
|
| 38 | TS08311010052 | Колпак защитный |
Загрузка ...
|
|
| 39 | GBT16674.2-M12X1.5X30-10.9-A3L | Болт с фланцем |
Загрузка ...
|
|
| 40 | TD1C311010004K | Шкворень |
Загрузка ...
|
|
| 41 | GBT16674.1-M8X20-8.8-A2L | Болт с фланцем |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
