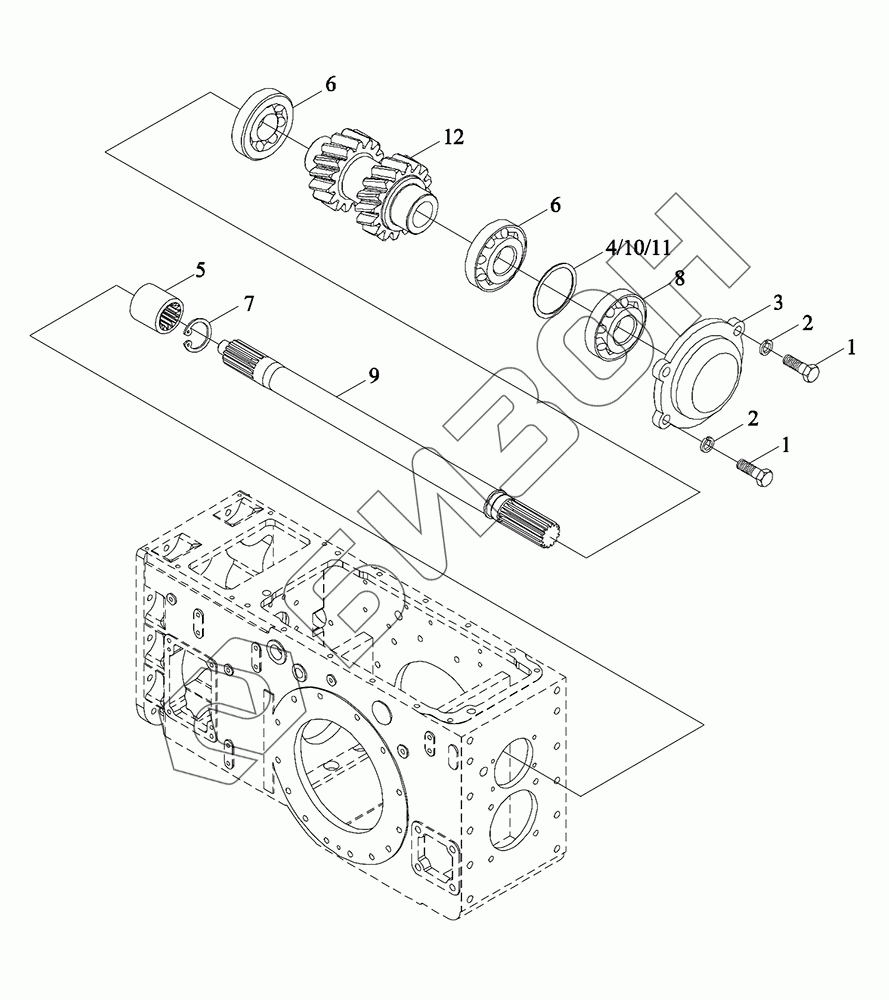

Графический каталог запасных частей к технике: LOVOL TM5D2A1304-002K. Выходной редуктор (540/1000)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
1
2
2
3
4
5
6
6
7
8
9
10
11
12
Позиция на иллюстрации Заводской номер детали Название детали Цена
TD2S412030000 TD2S412030000 Колесо зубчатое
Загрузка ...
1 GBT5783-M10X30-8.8-A3L Болт с шестигранной головкой
Загрузка ...
2 GBT93-10-A3L Гровер
Загрузка ...
3 TC05412050003 Постель подшипника
Загрузка ...
4 TS08372010030 Прокладка регулировочная
Загрузка ...
5 TC05412030005 Втулка соединительная
Загрузка ...
6 GBT297-30309 Подшипник
Загрузка ...
7 GBT893.1-28 Кольцо эластичное стопорное для отверстий
Загрузка ...
8 GBT297-30310 Подшипники конические роликовые
Загрузка ...
9 TM5Q412040002 Вал
Загрузка ...
10 TS08372010028 Прокладка регулировочная
Загрузка ...
11 TS08372010029 Прокладка регулировочная
Загрузка ...
12 TD2S412030001 Ступица шестени
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
