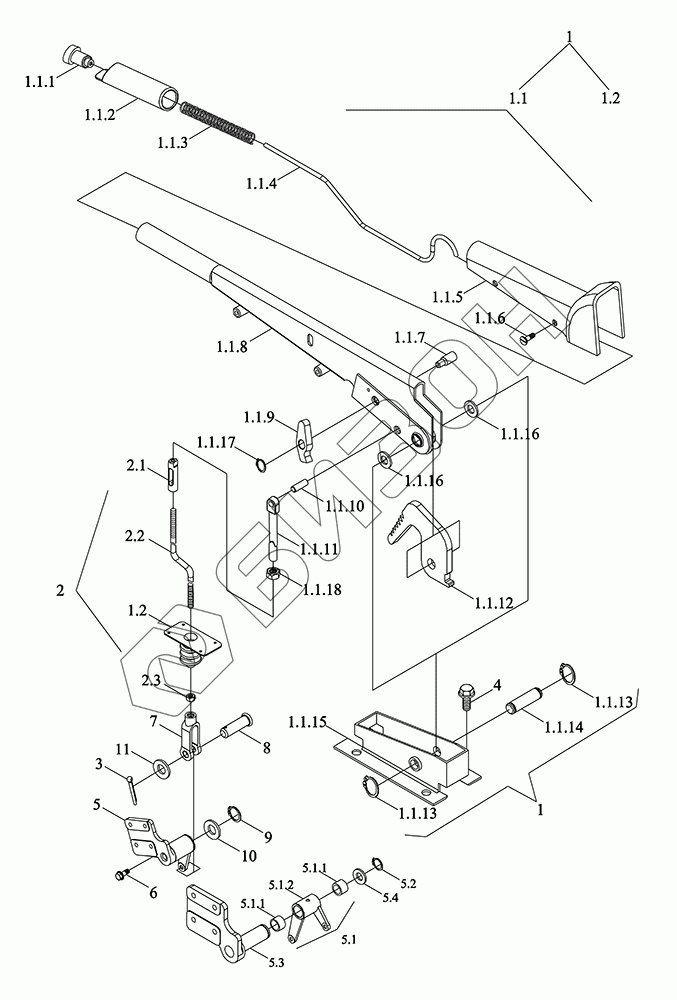

Графический каталог запасных частей к технике: LOVOL TM5D2A1304-002K. Механизм управления сцеплением

Тип техники

Марка

Модель

Схема

1.1

1.1.1

1.1.2

1.1.3

1.1.4

1.1.5

1.1.6

1.1.7

1.1.8

1.1.9

1.1.10

1.1.11

1.1.12

1.1.13

1.1.14

1.1.15

1.1.16

1.1.17

1.1.18

1.2

2.1

2.2

2.3

5.1

5.1.1

5.1.2

5.2

5.3

5.4

Позиция на иллюстрации	Заводской номер детали	Название детали	Цена
TD2S212120000	TD2S212120000	Механизм управления сцеплением в сборе	Загрузка ...
1	TD2S212090001	Узел рукоятки вторичного сцепления и уплотнительной втулки	Загрузка ...
1.1	TD2C212010034	Рычаг управления	Загрузка ...
1.1.1	FT800A.21.045	Кнопка в сборе	Загрузка ...
1.1.2	FT800A.21.319	Чехол ручки	Загрузка ...
1.1.3	FT800.43.180	Пружина	Загрузка ...
1.1.4	FT800A.21.315	Шток верхний	Загрузка ...
1.1.5	FT800A.21.320	Кожух защитный	Загрузка ...
1.1.6	GBT68-M4X10-4.8-A2L	Винт M4X10-4.8-A2L	Загрузка ...
1.1.7	FT800A.21.322	Штифт малый	Загрузка ...
1.1.8	TD2C212010033	Ручка	Загрузка ...
1.1.9	FT800A.21.314	Собачка	Загрузка ...
1.1.10	FT800A.21.323	Штифт	Загрузка ...
1.1.11	TD3P212010002	Рычаг верхний дополнительного сцепления	Загрузка ...
1.1.12	FT800A.43.310	Храповик	Загрузка ...
1.1.13	GBT894.1-14	Кольцо упругое стопорное для вала	Загрузка ...
1.1.14	FT800A.21.321	Штифт	Загрузка ...
1.1.15	TS06212010003	Кронштейн монтажный	Загрузка ...
1.1.16	TS06212010009	Шайба	Загрузка ...
1.1.17	GBT894.1-6	Кольцо упругое стопорное для вала	Загрузка ...
1.1.18	GBT6171-M14X1.5-LH-8-A3L	Гайка M14X1.5-LH-8-A3L	Загрузка ...
1.2	TS06212020001	Втулка уплотнения вторичного сцепления	Загрузка ...
2	TD3P212010003	Тяга	Загрузка ...
2.1	TA820.212-03	Втулка регулирующая	Загрузка ...
2.2	TD3P212010004	Тяга	Загрузка ...
2.3	GBT6171-M14X1.5-8-A3L	Гайка M14X1.5-8-A3L	Загрузка ...
3	GBT91-3.2X32-A3L	Шплинт разводной 3.2X32-A3L	Загрузка ...
4	GBT16674.1-M8X20-8.8-A2L	Болт шестигранный фланцевый M8X20-8.8-A2L	Загрузка ...
5	TD2C212010043	Рычаг переходный дополнительного сцепления и составной элемент опоры	Загрузка ...
5.1	TD2C212010023	Ступица субсцепления в сборе	Загрузка ...
5.1.1	TD2C212010014	Втулка композитная 30H9X34t8X25	Загрузка ...
5.1.2	TD2C212010024	Втулка поворотная	Загрузка ...
5.2	GBT894.1-30	Кольцо упругое стопорное для вала	Загрузка ...
5.3	TD2S212070003	Вал подшипника субмуфты приварной	Загрузка ...
5.4	BZF0001-039	Шайба плоская 31-50-3	Загрузка ...
6	GBT16674.1-M10X25-8.8-A3L	Болт шестигранный фланцевый M10X25-8.8-A3L	Загрузка ...
7	FT800.21.240	Вилка рычага переднего колеса	Загрузка ...
8	GBT882-B10X32-A3L	Штифт B10X32-A3L	Загрузка ...
9	GBT894.1-30	Кольцо упругое стопорное для вала	Загрузка ...
10	BZF0001-039	Шайба плоская 31-50-3	Загрузка ...
11	GBT97.1-10-A3L	Шайба большая	Загрузка ...

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
