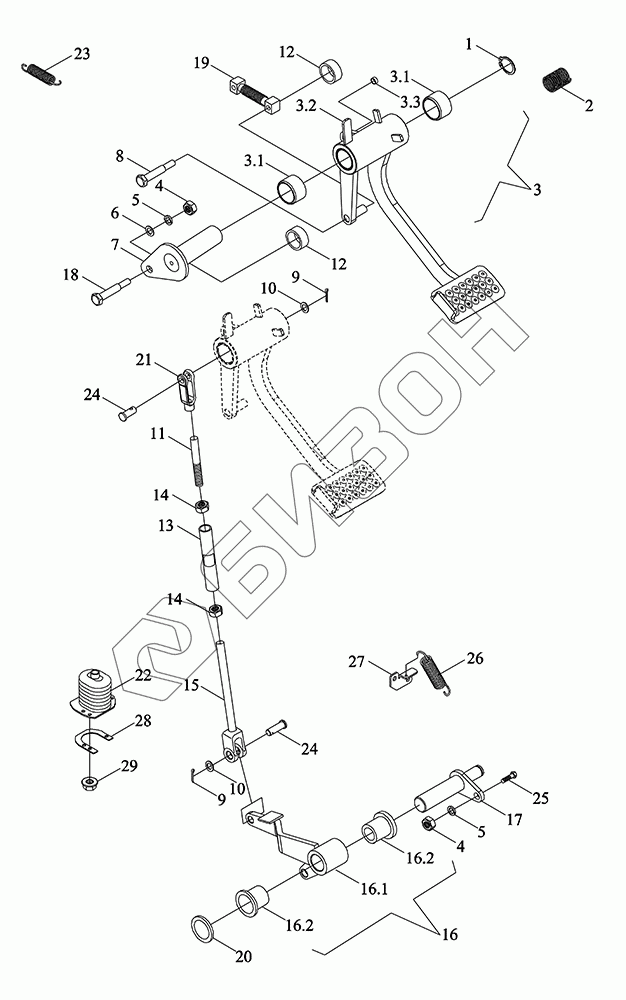

Графический каталог запасных частей к технике: LOVOL TM5D2A1304-002K. Механизм управления сцеплением 3
1
2
3
3.1
3.1
3.2
3.3
4
4
5
5
6
7
8
9
9
10
10
11
12
12
13
14
14
15
16
16.1
16.2
16.2
17
18
19
20
21
22
23
24
24
25
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TM5X212070020 | TM5X212070020 | Рычаг качающийся |
Загрузка ...
|
|
| TD2S212120000 | TD2S212120000 | Механизм управления сцеплением в сборе |
Загрузка ...
|
|
| 1 | GBT894.1-30 | Кольцо упругое стопорное для вала |
Загрузка ...
|
|
| 2 | TD2C212010001 | Пружина кручения |
Загрузка ...
|
|
| 3 | TD2S212100008 | Рычаг качающийся |
Загрузка ...
|
|
| 3.1 | TD2C212010014 | Втулка композитная 30H9X34t8X25 |
Загрузка ...
|
|
| 3.2 | TD2S212100007 | Рычаг качающийся |
Загрузка ...
|
|
| 3.3 | TD2S212100006 | Втулка |
Загрузка ...
|
|
| 4 | GBT6170-M8-8-A2L | Гайка шестигранная тип 1 M8-8-A2L |
Загрузка ...
|
|
| 5 | GBT93-8-A3L | Шайба стандартная пружинная |
Загрузка ...
|
|
| 6 | GBT97.1-8-A3L | Шайба плоская |
Загрузка ...
|
|
| 7 | TD2C212010006 | Вал |
Загрузка ...
|
|
| 8 | TD2C212010013 | Болт пружинного соединения |
Загрузка ...
|
|
| 9 | GBT91-3.2X32-A3L | Шплинт разводной 3.2X32-A3L |
Загрузка ...
|
|
| 10 | GBT97.1-10-A3L | Шайба большая |
Загрузка ...
|
|
| 11 | TD2C212010016 | Рычаг верхний сцепления |
Загрузка ...
|
|
| 12 | BZF0016-207 | Кольцо проставочное 12.2X18X8 |
Загрузка ...
|
|
| 13 | FT800A.21.353 | Штанга центральная |
Загрузка ...
|
|
| 14 | GBT6171-M10X1-LH-8-A2L | Гайка шестигранная тип 1 M10X1-LH-8-A2L |
Загрузка ...
|
|
| 15 | TD2C212010017 | Элемент сварной промежуточной штанги |
Загрузка ...
|
|
| 16 | TD2C212010027 | Рычаг |
Загрузка ...
|
|
| 16.1 | TD2C212010028 | Рычаг |
Загрузка ...
|
|
| 16.2 | TD2C212010022 | Втулка композитная 20H9X23X20 |
Загрузка ...
|
|
| 17 | TD2S212130002 | Вал упорный |
Загрузка ...
|
|
| 18 | GBT5783-M8X20-8.8-A2L | Болт с шестигранной головкой M8X20-8.8-A2L |
Загрузка ...
|
|
| 19 | TD2C212010011 | Сервопривод педали |
Загрузка ...
|
|
| 20 | BZF0001-038 | Шайба плоская 21-40-3 |
Загрузка ...
|
|
| 21 | FT800A.43B.119 | Вилка левого рычага |
Загрузка ...
|
|
| 22 | TS06212010031 | Втулка уплотнительная |
Загрузка ...
|
|
| 23 | TD800.43-01 | Пружина возвратная педали |
Загрузка ...
|
|
| 24 | GBT882-B10X32-A3L | Штифт B10X32-A3L |
Загрузка ...
|
|
| 25 | GBT5783-M8X25-8.8-A2L | Болт с шестигранной головкой M8X25-8.8-A2L |
Загрузка ...
|
|
| 26 | TC02212020013 | Пружина возвратнаяа педали |
Загрузка ...
|
|
| 27 | TD1S212010001 | Кронштейн |
Загрузка ...
|
|
| 28 | TS06212010030 | Пластина нажимная уплотнительной втулки |
Загрузка ...
|
|
| 29 | GBT6177.1-M6-8-A2L | Гайка с фланцем M6-8-A2L |
Загрузка ...
|
