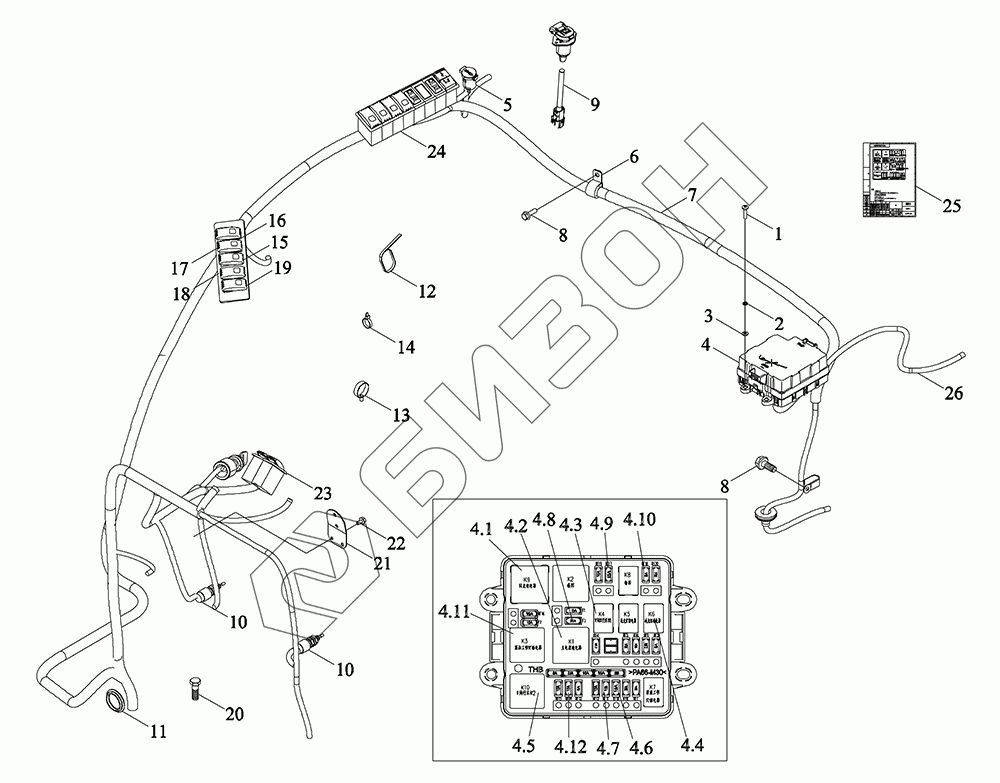

Графический каталог запасных частей к технике: LOVOL TM5D2A1304-002K. Монтажный блок жгута проводов кузова
1
2
3
4
4.1
4.2
4.3
4.4
4.5
4.6
4.7
4.8
4.9
4.10
4.11
4.12
5
6
7
8
8
9
10
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TM6R482030000K | TM6R482030000K | Блок монтажный жгута проводов кузова в сборе |
Загрузка ...
|
|
| 1 | GBT818-M6X25-4.8-A2L | Винт с крестообразным шлицем и цилиндрической головкой M6X25-4.8-A2L |
Загрузка ...
|
|
| 2 | GBT93-6-A3L | Шайба стандартная пружинная |
Загрузка ...
|
|
| 3 | GBT97.1-6-A3L | Шайба плоская |
Загрузка ...
|
|
| 4 | TM5X482040006K | Блок центральный электрический в сборе |
Загрузка ...
|
|
| 4.1 | FT300.48.513 | Реле электронное проблесковое |
Загрузка ...
|
|
| 4.2 | TG4S482010005 | Реле основного источника электропитания 70A |
Загрузка ...
|
|
| 4.3 | TG4S482010006 | Реле двухконтактное |
Загрузка ...
|
|
| 4.4 | TH04482020006 | Реле малогабаритное универсальное |
Загрузка ...
|
|
| 4.5 | TS06482010004 | Реле двухконтактное |
Загрузка ...
|
|
| 4.6 | TD9600002200 | Предохранитель типа MINI 15A |
Загрузка ...
|
|
| 4.7 | TD9600001900 | Предохранитель типа MINI |
Загрузка ...
|
|
| 4.8 | TD9600002500 | Предохранитель типа MINI |
Загрузка ...
|
|
| 4.9 | TD9600002300 | Предохранитель типа MINI |
Загрузка ...
|
|
| 4.10 | TD9600001800 | Предохранитель типа MINI |
Загрузка ...
|
|
| 4.11 | FT300.48D.2.2.2 | Реле предварительного нагрева |
Загрузка ...
|
|
| 4.12 | TD9600002100 | Предохранитель типа MINI |
Загрузка ...
|
|
| 5 | GFL1801010009 | Розетка зарядного оборудования мобильного телефона |
Загрузка ...
|
|
| 6 | TS06482010005 | Зажим крепежный жгута проводов |
Загрузка ...
|
|
| 7 | TM6R482030001aK | Жгут проводов |
Загрузка ...
|
|
| 8 | GBT5789-M8X25-8.8-A2L | Болт шестигранный фланцевый M8X25-8.8-A2L |
Загрузка ...
|
|
| 9 | BZF0076-003 | Розетка |
Загрузка ...
|
|
| 10 | RV03701000007 | Переключатель нормально замкнутый |
Загрузка ...
|
|
| 11 | BZF0056-010 | Крышка заглушки отверстии для прохождения проводов пластины передней панели 40X2 |
Загрузка ...
|
|
| 12 | Q67405200 | Лента стяжная |
Загрузка ...
|
|
| 13 | 3203505D9-L | Хомуты для кабеля |
Загрузка ...
|
|
| 14 | Q67405100 | Лента стяжная |
Загрузка ...
|
|
| 15 | BZF0068-088 | Переключатель освещения |
Загрузка ...
|
|
| 16 | BZF0068-099 | Переключатель рабочего освещения |
Загрузка ...
|
|
| 17 | BZF0068-089 | Переключатель рабочего освещения |
Загрузка ...
|
|
| 18 | BZF0068-087 | Переключатель сигнализации опасности |
Загрузка ...
|
|
| 19 | BZF0068-086 | Переключатель переднего стеклоочистители |
Загрузка ...
|
|
| 20 | GBT5789-M6X16-8.8-A2L | Болт шестигранный фланцевый M6X16-8.8-A2L |
Загрузка ...
|
|
| 21 | TD2S482100010 | Кронштейн |
Загрузка ...
|
|
| 22 | GBT5789-M6X12-8.8-A2L | Болт шестигранный фланцевый M6X12-8.8-A2L |
Загрузка ...
|
|
| 23 | TP4M482010004 | Выключатель |
Загрузка ...
|
|
| 24 | TM5X482040005K | Переключатель консоли качающийся |
Загрузка ...
|
|
| 25 | TM5X482040007K | Наклейка моркировки распределительной коробки |
Загрузка ...
|
|
| 26 | TR2S482030001 | Линия переходная задних фонарей |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
