Графический каталог запасных частей к технике: LOVOL TM5D2A1304-002K. Дверь левая

Тип техники

Марка

Модель

Схема

1.1

1.2

1.3

1.4

1.5

1.6

1.7

1.8

1.9

1.10

1.11

1.12

1.13

1.14

1.15

1.16

1.17

1.18

1.19

1.20

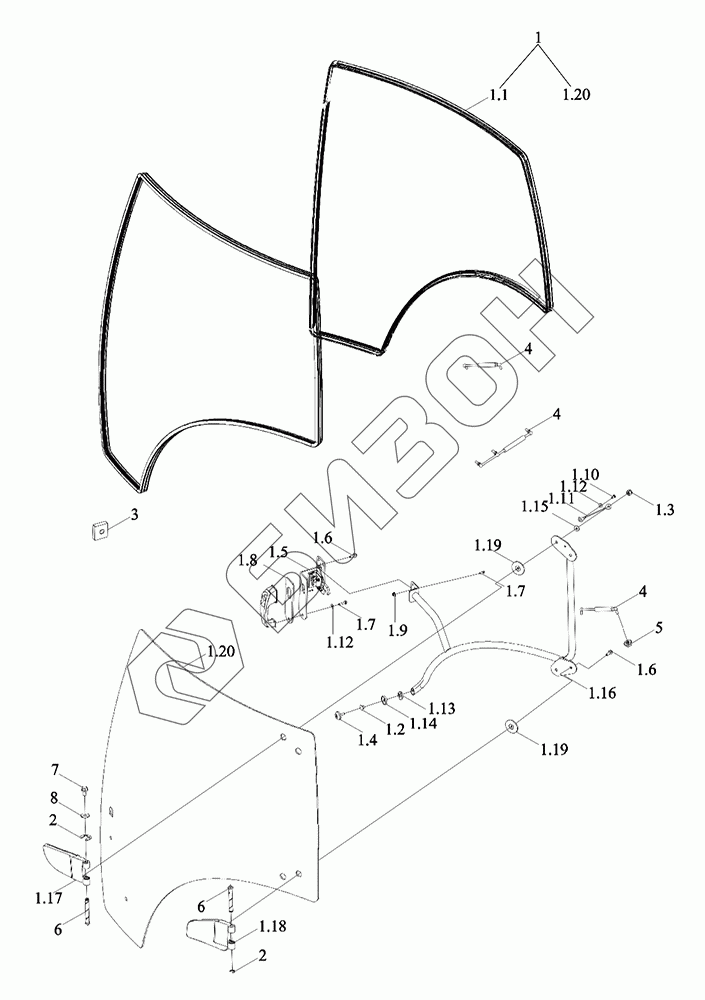

Позиция на иллюстрации	Заводской номер детали	Название детали	Цена
TX1S451030016K	TX1S451030016K	Дверь левая в сборе	Загрузка ...
TM5D451090000K	TM5D451090000K	Кабина в сборе	Загрузка ...
TM5D451090008K	TM5D451090008K	Комплектующие кабины	Загрузка ...
1	TX1S451030017K	Узел левой двери	Загрузка ...
1.1	TS06451013102	Лента уплотнительная двери	Загрузка ...
1.2	TS04451013109	Заглушка болта пластиковая литая	Загрузка ...
1.3	GBT6183.1-M8-8-A2L	Контргайки шестигранные фланцевые с неметаллической вставкой M8-8-A2L	Загрузка ...
1.4	TS04451013106	Болт пластиковый литой	Загрузка ...
1.5	TS06451013017	Замок дверки	Загрузка ...
1.6	GBT5789-M8X25-8.8-A2L	Болт шестигранный фланцевый M8X25-8.8-A2L	Загрузка ...
1.7	GBT5789-M6X35-8.8-A2L	Болт шестигранный фланцевый M6X35-8.8-A2L	Загрузка ...
1.8	TS04451013001	Накладка на кронштейн дверного замка	Загрузка ...
1.9	GBT6177.1-M8-8-A2L	Гайка с фланцем M8-8-A2L	Загрузка ...
1.10	GBT5783-M6X16-8.8-A2L	Болт с шестигранной головкой M6X16-8.8-A2L	Загрузка ...
1.11	TS04451023006a	Шнур ограничительный	Загрузка ...
1.12	GBT96.1-6-A3L	Шайба большая	Загрузка ...
1.13	TS06451013121	Уплотнитель внутренний стекла двери	Загрузка ...
1.14	TD904.451C.2-10	Шайба стекла внешняя	Загрузка ...
1.15	GBT96.1-8-A3L	Шайба большая	Загрузка ...
1.16	TC03451023103	Поручень	Загрузка ...
1.17	TS04451043223a	Узел питания петли левой двери верхний	Загрузка ...
1.18	TS04451043224b	Узел поставки петли левой двери нижний	Загрузка ...
1.19	TS04451043110	Уплотнитель внутренний дверной петли	Загрузка ...
1.20	TX1S451030018K	Стекло левой двери	Загрузка ...
2	GBT896-12-A3L	Кольцо рожковое стопорное	Загрузка ...
3	TS04451013002	Держатель гайки штифта замка двери	Загрузка ...
4	TD2C451011001	Пружина дверная пневматическая (с вытяжным пазом)	Загрузка ...
5	GBT6177.1-M8-10-A2L	Гайка с фланцем M8-10-A2L	Загрузка ...
6	TS06451013002a	Штифты дверных петель	Загрузка ...
7	GBT16674.1-M6X12-8.8-A2L	Болт шестигранный фланцевый M6X12-8.8-A2L	Загрузка ...
8	GBT96.1-6-A3L	Шайба большая	Загрузка ...

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
