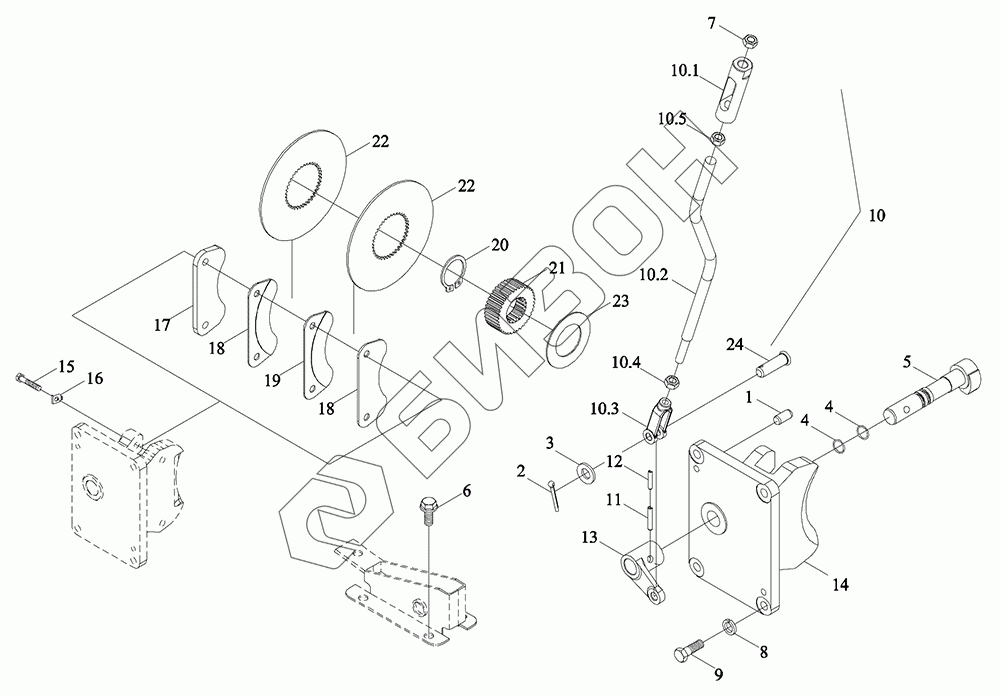

Графический каталог запасных частей к технике: LOVOL TM5D2A1304-002K. Механизм управления стояночным тормозом
1
2
3
4
4
5
6
7
8
9
10
10.1
10.2
10.3
10.4
10.5
11
12
13
14
15
16
17
18
18
19
20
21
22
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TD3P435010000 | TD3P435010000 | Механизм управления стояночным тормозом в сборе |
Загрузка ...
|
|
| 1 | GBT119.1-8h8X16-A3L | Штифт цилиндрический 8h8X16-A3L |
Загрузка ...
|
|
| 2 | GBT91-3.2X20-A3L | Шплинт разводной 3.2X20-A3L |
Загрузка ...
|
|
| 3 | GBT97.1-10-A3L | Шайба большая |
Загрузка ...
|
|
| 4 | GBT3452.1-15X2.65G | Кольцо уплотнительное |
Загрузка ...
|
|
| 5 | FT800.43.169 | Вал тормозной распределительный |
Загрузка ...
|
|
| 6 | GBT16674.1-M8X20-8.8-A2L | Болт шестигранный фланцевый M8X20-8.8-A2L |
Загрузка ...
|
|
| 7 | GBT6171-M14X1.5-8-A3L | Гайка M14X1.5-8-A3L |
Загрузка ...
|
|
| 8 | GBT93-10-A3L | Шайба стандартная пружинная |
Загрузка ...
|
|
| 9 | GBT5783-M10X30-8.8-A3L | Болт с шестигранной головкой M10X30-8.8-A3L |
Загрузка ...
|
|
| 10 | TD3P435010004 | Тяга |
Загрузка ...
|
|
| 10.1 | TA820.212-03 | Втулка регулирующая |
Загрузка ...
|
|
| 10.2 | TD3P435010005 | Тяга |
Загрузка ...
|
|
| 10.3 | FT800.21.240 | Вилка рычага переднего колеса |
Загрузка ...
|
|
| 10.4 | GBT6171-M10X1-8-A2L | Гайка шестигранная тип 1 M10X1-8-A2L |
Загрузка ...
|
|
| 10.5 | GBT6171-M14X1.5-LH-8-A3L | Гайка M14X1.5-LH-8-A3L |
Загрузка ...
|
|
| 11 | GBT879.1-8X30 | Штифт цилиндрический эластичный 8X30 |
Загрузка ...
|
|
| 12 | GBT879.1-5X30 | Штифт цилиндрический эластичный 5X30 |
Загрузка ...
|
|
| 13 | FT800A.43.321 | Рукоятка переводная |
Загрузка ...
|
|
| 14 | TF1004.434-01 | Подставка |
Загрузка ...
|
|
| 15 | GBT5782-M10X80-8.8-A3L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 16 | TS06435010012 | Шайба стопорная 10 |
Загрузка ...
|
|
| 17 | FT800.43.131 | Пластина нажимная |
Загрузка ...
|
|
| 18 | FT800.43.023 | Диск фрикционный в сборе |
Загрузка ...
|
|
| 19 | FT800.43.024 | Диск промежуточный фрикционный в сборе |
Загрузка ...
|
|
| 20 | GBT894.1-48 | Кольцо упругое стопорное для вала |
Загрузка ...
|
|
| 21 | TF1004.434-02 | Манжета |
Загрузка ...
|
|
| 22 | TF1004.434-03 | Диск стальной |
Загрузка ...
|
|
| 23 | FT800.43.145 | Прокладка регулировочная |
Загрузка ...
|
|
| 24 | GBT882-B10X30-A3L | Штифт B10X30-A3L |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
