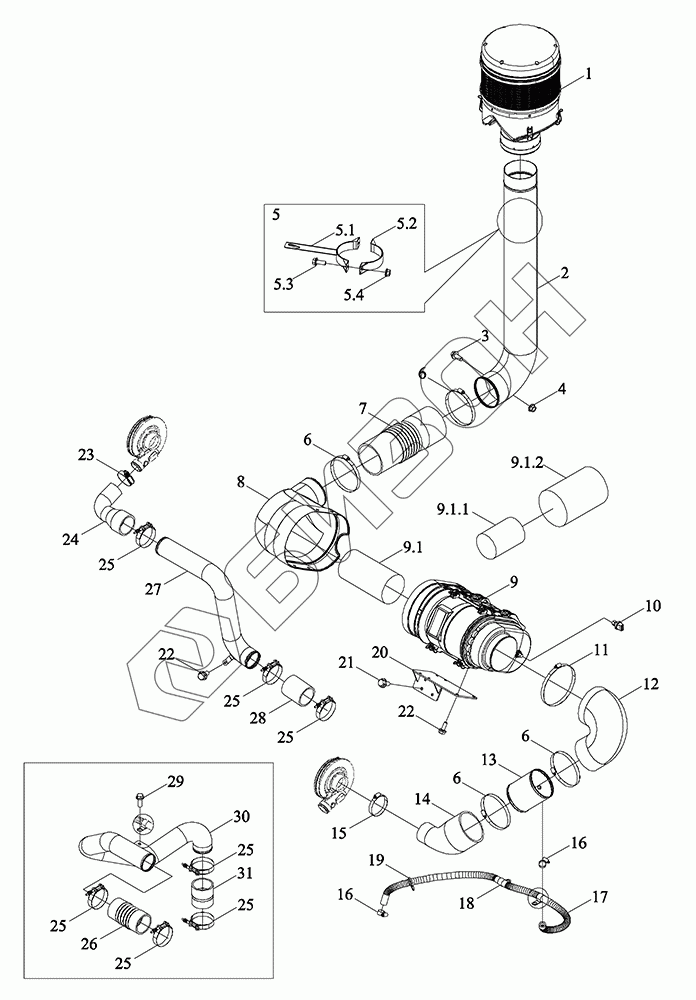

Графический каталог запасных частей к технике: LOVOL TM5D2A1304-002K. Система фильтрации воздуха
1
2
3
4
5
5.1
5.2
5.3
5.4
6
6
6
6
7
8
9
9.1
9.1.1
9.1.2
10
11
12
13
14
15
16
16
17
18
19
20
21
22
22
23
24
25
25
25
25
25
25
25
26
27
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TM5D110370000K | TM5D110370000K | Система приточная |
Загрузка ...
|
|
| 1 | TM5D110090001K | Предфильтр |
Загрузка ...
|
|
| 2 | TM5D110280001K | Труба стальная |
Загрузка ...
|
|
| 3 | GBT5789-M10X25-8.8-A3L | Болт с фланцем |
Загрузка ...
|
|
| 4 | GBT6177.1-M10-8-A3L | Гайка с фланцем |
Загрузка ...
|
|
| 5 | TD2S110140001K | Зажим трубный |
Загрузка ...
|
|
| 5.1 | TD2S110140002K | Зажим трубный и монтажная планка |
Загрузка ...
|
|
| 5.2 | TG1204.11K.3.2 | Зажим трубный |
Загрузка ...
|
|
| 5.3 | GBT5789-M10X25-8.8-A3L | Болт с фланцем |
Загрузка ...
|
|
| 5.4 | GBT6177.1-M10-8-A3L | Гайка с фланцем |
Загрузка ...
|
|
| 6 | Q676152 | Хомут для шланга с червячным приводом типа B |
Загрузка ...
|
|
| 7 | TQ1S110070026 | Шланг резиновый |
Загрузка ...
|
|
| 8 | TM6R110040005 | Щит торцовый |
Загрузка ...
|
|
| 9 | TG1204.11H.1aK | Комплект фильтра сухого воздуха |
Загрузка ...
|
|
| 9.1 | TM6R110040002 | Фильтроэлемент |
Загрузка ...
|
|
| 9.1.1 | TM6R110040003 | Фильтроэлемент |
Загрузка ...
|
|
| 9.1.2 | TM6R110040004 | Фильтроэлемент |
Загрузка ...
|
|
| 10 | TF1204.11-03 | Индикатор обслуживания воздушного фильтра |
Загрузка ...
|
|
| 11 | Q676178 | Хомут для шланга с червячным приводом типа B |
Загрузка ...
|
|
| 12 | TC05110250001 | Шланг резиновый |
Загрузка ...
|
|
| 13 | TM5D110170007K | Труба стальная |
Загрузка ...
|
|
| 14 | TM5D110170005K | Шланг резиновый |
Загрузка ...
|
|
| 15 | Q67689 | Хомут для шланга с червячным приводом типа B |
Загрузка ...
|
|
| 16 | Q67627 | Хомут для шланга с червячным приводом типа B |
Загрузка ...
|
|
| 17 | TD2S110140004K | Шланг воздушного насоса |
Загрузка ...
|
|
| 18 | TC03481050008 | Скоба зажимная |
Загрузка ...
|
|
| 19 | TG3S488010002 | Хомут гибкий |
Загрузка ...
|
|
| 20 | TM5D110170001K | Кронштейн |
Загрузка ...
|
|
| 21 | GBT5789-M10X20-8.8-A3L | Болт с фланцем |
Загрузка ...
|
|
| 22 | GBT5789-M8X20-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 23 | TD2S110090014K | Хомут SAE 45-67 |
Загрузка ...
|
|
| 24 | TR2S110020002K | Шланг для выпуска воздуха из двигателя |
Загрузка ...
|
|
| 25 | SAEJ1508-SLTB76 | Хомут болтовой |
Загрузка ...
|
|
| 26 | TG1654.11-03 | Шланг резиновый |
Загрузка ...
|
|
| 27 | TR1S110020001K | Труба впускная |
Загрузка ...
|
|
| 28 | TG1654.11-04 | Шланг воздухозаборника двигателя |
Загрузка ...
|
|
| 29 | GBT5789-M8X25-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 30 | TM5D131130017K | Трубка газоотводная |
Загрузка ...
|
|
| 31 | TG4S110010003 | Труба впускная |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
