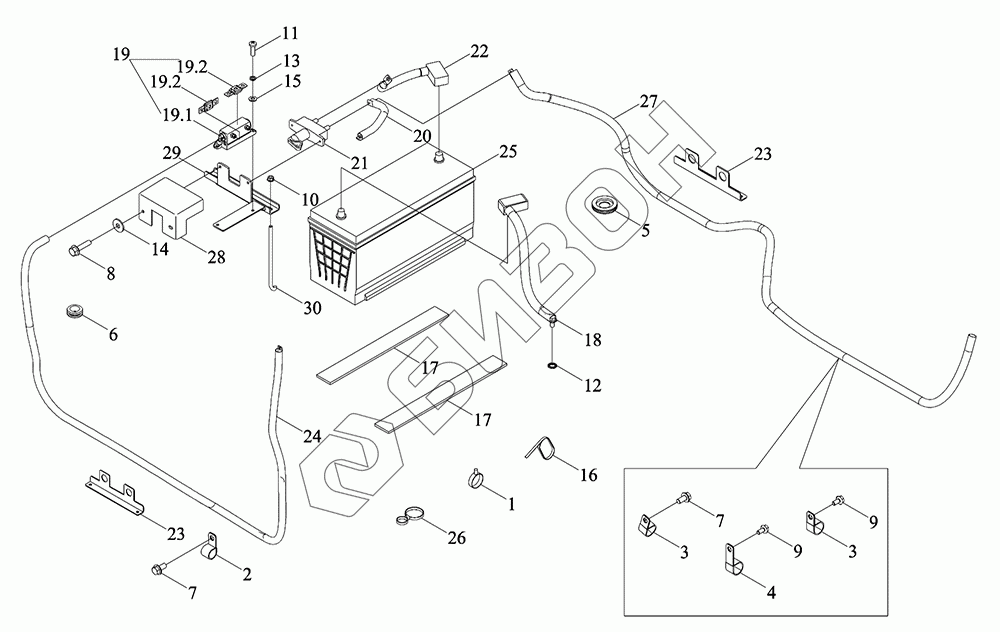

Графический каталог запасных частей к технике: LOVOL TM5D2A1304-002K. Установка аккумуляторов
1
2
3
3
4
5
6
7
7
8
9
9
10
11
12
13
14
15
16
17
17
18
19
19.1
19.2
19.2
20
21
22
23
23
24
25
26
27
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TM5D485030000K | TM5D485030000K | Установка аккумуляторов в сборе |
Загрузка ...
|
|
| 1 | 3203505D9-L | Хомуты для кабеля |
Загрузка ...
|
|
| 2 | BZF0032.1-003 | Хомут закрытый 11X20X40 |
Загрузка ...
|
|
| 3 | BZF0032.1-004 | Зажим закрытый крепежный 11X25X40 |
Загрузка ...
|
|
| 4 | BZF0032.1-008 | Хомут закрытый |
Загрузка ...
|
|
| 5 | BZF0053-026 | Катушка 40X2.5-35 |
Загрузка ...
|
|
| 6 | FT65.48.093 | Шайба резиновая для прохождения проводов 1 |
Загрузка ...
|
|
| 7 | GBT5789-M10X20-8.8-A2L | Болт с шестигранной головкой M10X20-8.8-A2L |
Загрузка ...
|
|
| 8 | GBT5789-M6X25-8.8-A2L | Болт шестигранный фланцевый M6X25-8.8-A2L |
Загрузка ...
|
|
| 9 | GBT5789-M8X16-8.8-A2L | Болт шестигранный фланцевый M8X16-8.8-A2L |
Загрузка ...
|
|
| 10 | GBT6177.1-M8-8-A2L | Гайка с фланцем M8-8-A2L |
Загрузка ...
|
|
| 11 | GBT818-M5X16-4.8-A2L | Винт с крестообразным шлицем и цилиндрической головкой M5X16-4.8-A2L |
Загрузка ...
|
|
| 12 | GBT862.2-10-A3L | Шайбы внешние зубчатые стопорные |
Загрузка ...
|
|
| 13 | GBT93-5-A3L | Шайба стандартная пружинная |
Загрузка ...
|
|
| 14 | GBT96.1-6-A3L | Шайба большая |
Загрузка ...
|
|
| 15 | GBT97.1-5-A3L | Шайба плоская |
Загрузка ...
|
|
| 16 | Q67405200 | Лента стяжная |
Загрузка ...
|
|
| 17 | TB450.485.1 | Прокладки амортизирующие для аккумулятора |
Загрузка ...
|
|
| 18 | TC02485010002 | Перемычка металлизации |
Загрузка ...
|
|
| 19 | TC03481140006 | Держатель предохранителя (250A) |
Загрузка ...
|
|
| 19.1 | TC03481140008 | Держатель предохранителя |
Загрузка ...
|
|
| 19.2 | TC03481140009 | Предохранитель ANM250 |
Загрузка ...
|
|
| 20 | TC03481140010 | Жгут питания |
Загрузка ...
|
|
| 21 | TC03485080003 | Выключатель |
Загрузка ...
|
|
| 22 | TC05485090008 | Кабель переключающий силовой в сборе |
Загрузка ...
|
|
| 23 | TD2S485020001K | Кронштейн для крепления шнура питания |
Загрузка ...
|
|
| 24 | TD2S485020004K | Линия питания |
Загрузка ...
|
|
| 25 | TF1204.485A.1 | Аккумулятор |
Загрузка ...
|
|
| 26 | TG3S488010002 | Хомут гибкий |
Загрузка ...
|
|
| 27 | TM7R485010007 | Линия питания |
Загрузка ...
|
|
| 28 | TQ1S485010004 | Крышка защитная |
Загрузка ...
|
|
| 29 | TR2S485010006K | Кронштейн |
Загрузка ...
|
|
| 30 | TS08485010004K | Тяга рычага |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
