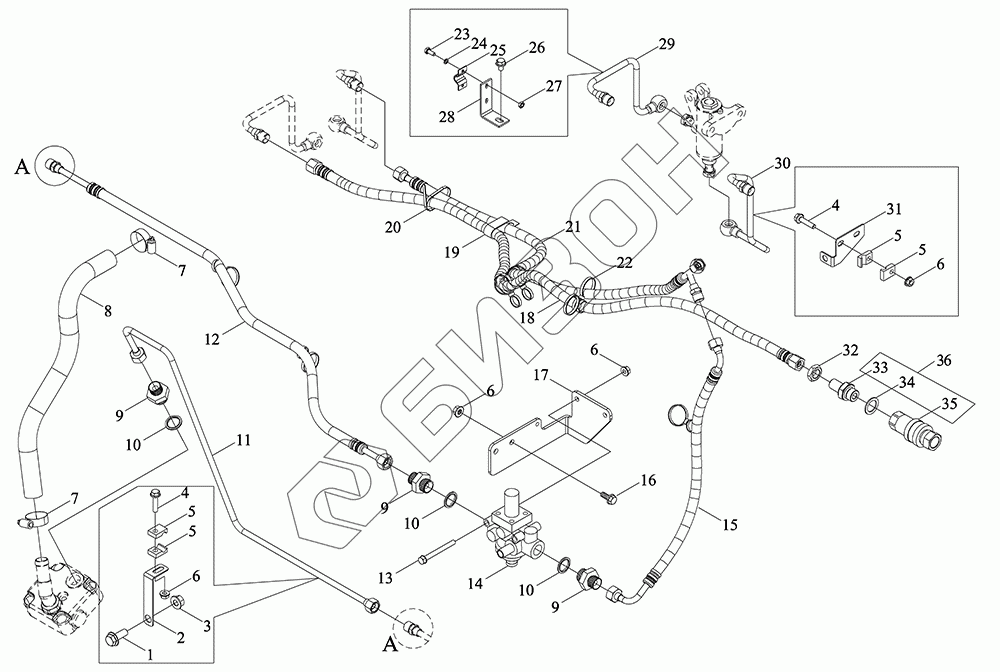

Графический каталог запасных частей к технике: LOVOL TM5D2A1304-003K. Газопровод в сборе
1
2
3
4
4
5
5
5
5
6
6
6
6
7
7
8
9
9
9
10
10
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TM5D803040000K | TM5D803040000K | Газопровод в сборе |
Загрузка ...
|
|
| 1 | GBT5789-M12X30-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 2 | TM5D803040004K | Кронштейн струбцины трубы |
Загрузка ...
|
|
| 3 | GBT6177.1-M12-8-A3L | Гайка с фланцем M12-8-A3L |
Загрузка ...
|
|
| 4 | GBT5789-M8X35-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 5 | TB454.40X-01 | Хомут для трубы с одним отверстием |
Загрузка ...
|
|
| 6 | GBT6177.1-M8-8-A2L | Гайка с фланцем M8-8-A2L |
Загрузка ...
|
|
| 7 | Q67638 | Хомут шланга B-типа |
Загрузка ...
|
|
| 8 | TM5D803040001K | Шланг резиновый |
Загрузка ...
|
|
| 9 | FT700.80G.101 | Штуцеры трубы |
Загрузка ...
|
|
| 10 | JBT982-22 | Шайба комбинированная уплотнительная |
Загрузка ...
|
|
| 11 | TM5D803040002K | Трубка газоотводная |
Загрузка ...
|
|
| 12 | TM5D803040005K | Компонент трубки поступления воздуха в клапан разгрузки |
Загрузка ...
|
|
| 13 | GBT5789-M8X75-8.8-A2L | Болт шестигранный фланцевый M8X75-8.8-A2L |
Загрузка ...
|
|
| 14 | TD800.803F.5 | Клапан регулирующий и разгрузочный в сборе |
Загрузка ...
|
|
| 15 | TM5D803010006K | Трубка газоотводная |
Загрузка ...
|
|
| 16 | GBT5789-M8X30-8.8-A2L | Болт шестигранный фланцевый M8X30-8.8-A2L |
Загрузка ...
|
|
| 17 | TM5D803010001K | Кронштейн |
Загрузка ...
|
|
| 18 | TM5D803070009K | Шланг |
Загрузка ...
|
|
| 19 | TD800.803-07 | Скоба зажимная |
Загрузка ...
|
|
| 20 | Q67405200 | Лента стяжная |
Загрузка ...
|
|
| 21 | TD1S803030003K | Газопровод |
Загрузка ...
|
|
| 22 | TG3S488010002 | Хомут гибкий |
Загрузка ...
|
|
| 23 | GBT5783-M4X10-8.8-A2L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 24 | GBT93-4-A3L | Шайба стандартная пружинная |
Загрузка ...
|
|
| 25 | FT800A.80.201 | Скоба крепёжная |
Загрузка ...
|
|
| 26 | GBT5789-M8X12-8.8-A2L | Болт шестигранный фланцевый M8X12-8.8-A2L |
Загрузка ...
|
|
| 27 | GBT6170-M4-8-A2L | Гайка шестигранная тип 1 |
Загрузка ...
|
|
| 28 | TM5Q803010011 | Кронштейн |
Загрузка ...
|
|
| 29 | TS06803030003 | Трубка газоотводная |
Загрузка ...
|
|
| 30 | TM5D803010010K | Труба впускная |
Загрузка ...
|
|
| 31 | TM5D803010012K | Кронштейн струбцины трубы |
Загрузка ...
|
|
| 32 | GBT6173-M18X1.5-05-A3L | Гайка шестигранная тонкая M18X1.5-05-A3L |
Загрузка ...
|
|
| 33 | FT800.80L.212 | Штуцер соединительный |
Загрузка ...
|
|
| 34 | FT65.80.213 | Прокладка корпуса выходного разъема |
Загрузка ...
|
|
| 35 | FT65.80.018 | Штуцер соединительный |
Загрузка ...
|
|
| 36 | TM3Y803020006 | Стык |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
