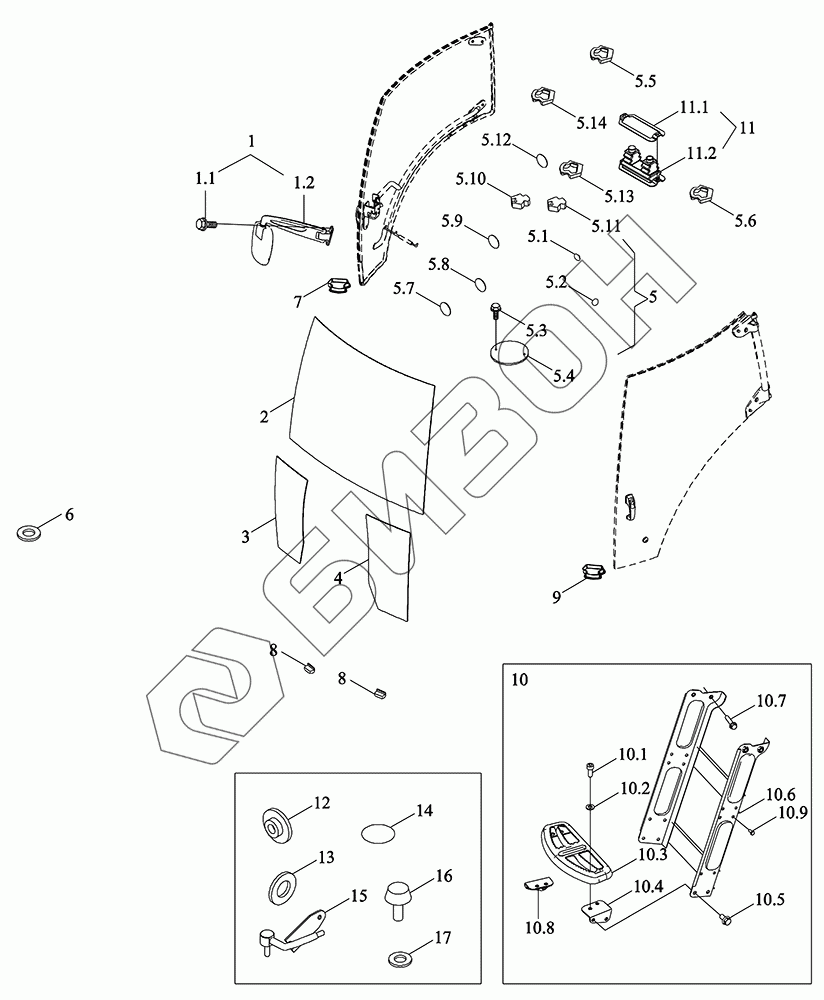

Графический каталог запасных частей к технике: LOVOL TM5D2A1304-003K. Остекление переднее, лестница, зеркало, комплектующие
1
1.1
1.2
2
3
4
5
5.1
5.2
5.3
5.4
5.5
5.6
5.7
5.8
5.9
5.10
5.11
5.12
5.13
5.14
6
7
8
8
9
10
11
12
13
14
15
16
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TM5D451070000K | TM5D451070000K | Кабина в сборе |
Загрузка ...
|
|
| TD2S451012000K | TD2S451012000K | Комплектующие кабины |
Загрузка ...
|
|
| 1 | TS06451018101 | Зеркало заднего вида левое в сборе |
Загрузка ...
|
|
| 1.1 | GBT16674.1-M8X25-8.8-A2L | Болт шестигранный фланцевый M8X25-8.8-A2L |
Загрузка ...
|
|
| 1.2 | TS06451018100 | Зеркало заднего вида левое в сборе |
Загрузка ...
|
|
| 2 | TX1S451030010K | Экран ветровой |
Загрузка ...
|
|
| 3 | TX1S451030011K | Стекло правое переднее нижнее оконное |
Загрузка ...
|
|
| 4 | TX1S451030012K | Стекло левое переднее нижнее оконное |
Загрузка ...
|
|
| 5 | TS06451019000 | Уплотнитель кабины в сборе |
Загрузка ...
|
|
| 5.1 | TS04451010020 | Заглушка |
Загрузка ...
|
|
| 5.2 | TS04451010030 | Заглушка |
Загрузка ...
|
|
| 5.3 | GBT5789-M6X16-8.8-A2L | Болт шестигранный фланцевый M6X16-8.8-A2L |
Загрузка ...
|
|
| 5.4 | TS06451012022 | Крышка смотрового окна датчика масляного бака |
Загрузка ...
|
|
| 5.5 | TS06451019010 | Пробка резиновая |
Загрузка ...
|
|
| 5.6 | TS06451019009 | Пробка резиновая |
Загрузка ...
|
|
| 5.7 | QLWZL002-80X1.5 | Пластырь 3M |
Загрузка ...
|
|
| 5.8 | QLWZL002-20X1.0 | Заплатка 3M |
Загрузка ...
|
|
| 5.9 | QLWZL002-35X1.0 | Заплатка 3M |
Загрузка ...
|
|
| 5.10 | TN1S451020023 | Уплотнение губчатое |
Загрузка ...
|
|
| 5.11 | TN1S451020022 | Уплотнение губчатое |
Загрузка ...
|
|
| 5.12 | QLWZL002-60X1.5 | Заплатка 3M |
Загрузка ...
|
|
| 5.13 | TS06451019007 | Заглушка левая передняя резиновая |
Загрузка ...
|
|
| 5.14 | TS06451019008 | Заглушка правая передняя резиновая |
Загрузка ...
|
|
| 6 | TS04451012128 | Шайбы нейлоновые |
Загрузка ...
|
|
| 7 | TS06811010009 | Кольцо защитное -2 |
Загрузка ...
|
|
| 8 | TS06451011274 | Прокладка стекла опорная |
Загрузка ...
|
|
| 9 | TS06811010008 | Кольцо защитное -1 |
Загрузка ...
|
|
| 10 | TX1S451030022K | Лестница посадочная |
Загрузка ...
|
|
| 11 | TS04451010040 | Кожух защитный ручки подъемника в сборе |
Загрузка ...
|
|
| 12 | TS04451012127 | Втулка нейлоновая |
Загрузка ...
|
|
| 13 | GBT96.1-10-A3L | Шайба большая |
Загрузка ...
|
|
| 14 | TS06471014003 | Заглушка технологического отверстия |
Загрузка ...
|
|
| 15 | TS04451012101 | Элемент сварной левого полуоткрытого кронштейна |
Загрузка ...
|
|
| 16 | TS04451012130 | Блок ограничительный в сборе |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
