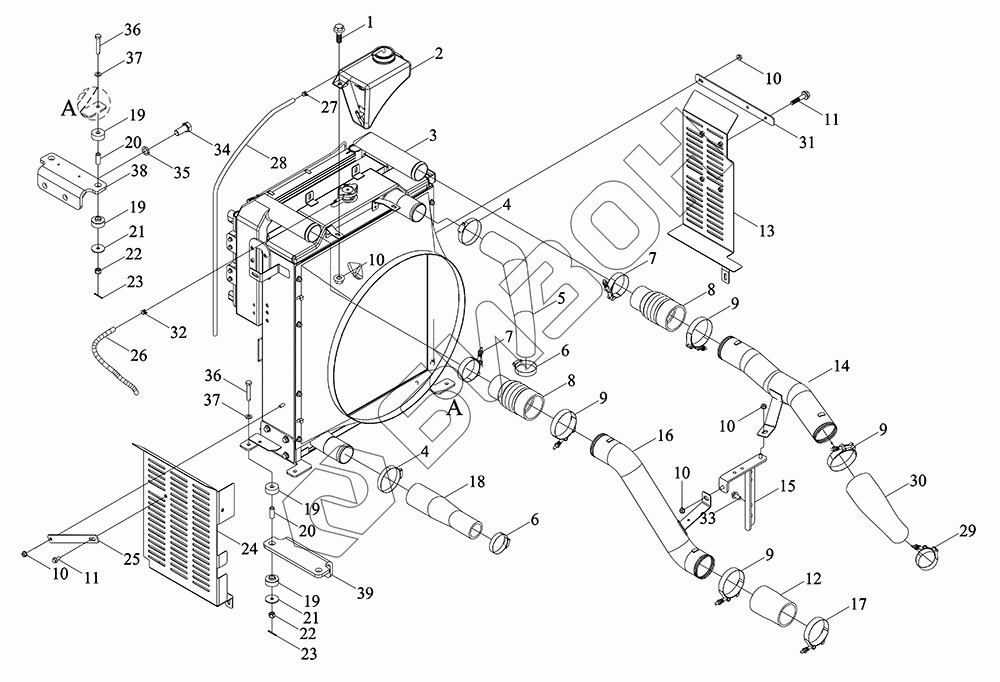

Графический каталог запасных частей к технике: LOVOL TM5D2A1304-003K. Радиатор, патрубки, защита
1
2
3
4
4
5
6
6
7
7
8
8
9
9
9
9
10
10
10
10
10
11
11
12
13
14
15
16
17
18
19
19
19
19
20
20
21
21
22
22
23
23
24
25
26
27
28
29
30
31
32
33
34
35
36
36
37
37
38
39
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TM5D131030000K | TM5D131030000K | Клапан тормозной |
Загрузка ...
|
|
| 1 | GBT5789-M8X20-8.8-A2L | Болт M8X16-10.9-A2L |
Загрузка ...
|
|
| 2 | TD900.131.2 | Бак водяной |
Загрузка ...
|
|
| 3 | TM5D131030001K | Радиатор |
Загрузка ...
|
|
| 4 | Q67683 | Хомут для шланга с червячным приводом типа B |
Загрузка ...
|
|
| 5 | TX1S131090005 | Труба водовыпускная |
Загрузка ...
|
|
| 6 | Q67664 | Хомут шланговый червячного типа B |
Загрузка ...
|
|
| 7 | SAEJ1508-SLTB54 | Хомут (рым-скоба) |
Загрузка ...
|
|
| 8 | TG1654.11-02 | Труба впускная |
Загрузка ...
|
|
| 9 | SAEJ1508-SLTB76 | Хомут болтовой |
Загрузка ...
|
|
| 10 | GBT6177.1-M8-8-A2L | Гайка с фланцем M8-8-A2L |
Загрузка ...
|
|
| 11 | GBT5789-M8X16-8.8-A2L | Болт шестигранный фланцевый M8X16-8.8-A2L |
Загрузка ...
|
|
| 12 | TX1S131090004 | Труба впускная |
Загрузка ...
|
|
| 13 | TM5D131030002K | Решётка защитная |
Загрузка ...
|
|
| 14 | TM5D131010020K | Труба стальная |
Загрузка ...
|
|
| 15 | TX1S131090014 | Кронштейн для крепления |
Загрузка ...
|
|
| 16 | TM5D131010022K | Труба стальная транспортировки газа |
Загрузка ...
|
|
| 17 | SAEJ1508-SLTB70 | Хомут |
Загрузка ...
|
|
| 18 | TX1S131090006 | Труба приемная |
Загрузка ...
|
|
| 19 | TD800.131-11 | Прокладка резиновая |
Загрузка ...
|
|
| 20 | TA700.131-02a | Патрубок |
Загрузка ...
|
|
| 21 | FT650.13.116 | Прокладка |
Загрузка ...
|
|
| 22 | GBT6178-M10-8-A3L | Гайка шестигранная с прорезью типа 1 M10-8-A3L |
Загрузка ...
|
|
| 23 | GBT91-2.5X28-A3L | Шплинт разводной 2.5X28-A3L |
Загрузка ...
|
|
| 24 | TM5D131010005K | Сетка защитная |
Загрузка ...
|
|
| 25 | TX1S131090023 | Тяга левая |
Загрузка ...
|
|
| 26 | TD800.131J-01 | Шланг воздухоотводчика |
Загрузка ...
|
|
| 27 | Q673B11 | Хомут стальной |
Загрузка ...
|
|
| 28 | TK1300200002 | Шланг воздухоотводчика |
Загрузка ...
|
|
| 29 | SAEJ1508-SLTB42 | Хомут болтовой |
Загрузка ...
|
|
| 30 | TX1S131090003 | Шланг резиновый |
Загрузка ...
|
|
| 31 | TX1S131090022 | Планка |
Загрузка ...
|
|
| 32 | Q673B13 | Хомут упругий в виде стальной ленты |
Загрузка ...
|
|
| 33 | GBT5789-M10X20-8.8-A3L | Болт шестигранный фланцевый M10X20-8.8-A3L |
Загрузка ...
|
|
| 34 | GBT5783-M18X40-8.8-A9L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 35 | GBT93-18-A3L | Гровер |
Загрузка ...
|
|
| 36 | GBT31.1-M10X60-8.8-A3L | Болт с шестигранной головкой и отверстием |
Загрузка ...
|
|
| 37 | GBT97.1-10-A3L | Шайба большая |
Загрузка ...
|
|
| 38 | TM5D131010010K | Плита монтажная |
Загрузка ...
|
|
| 39 | TM5D131010013K | Плита монтажная |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
