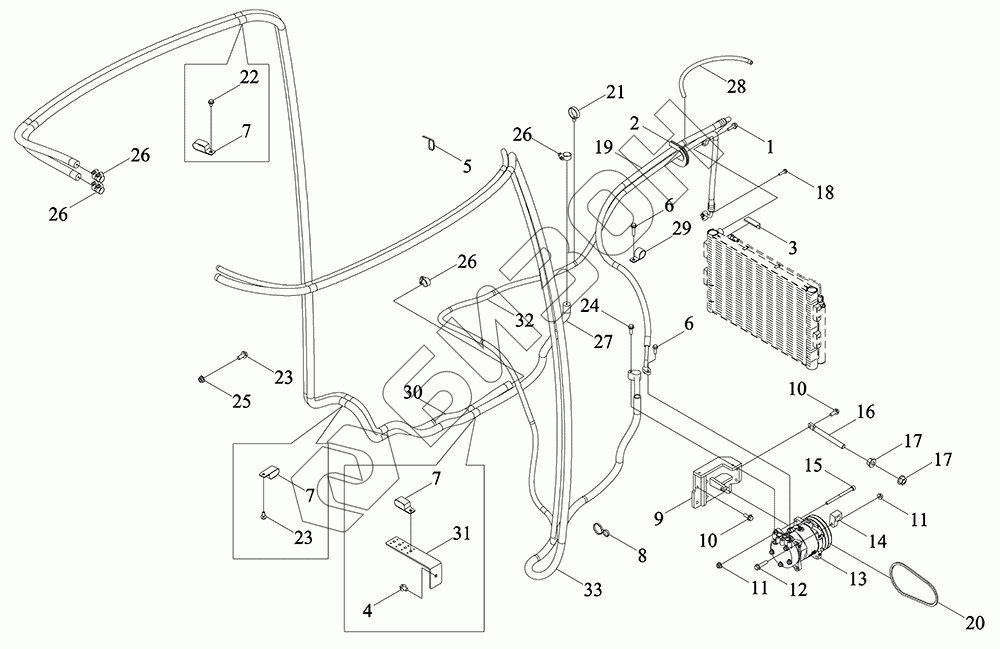

Графический каталог запасных частей к технике: LOVOL TM5D2A1304-003K. Система кондиционирования воздуха(двигатель)
1
2
3
4
5
6
6
7
7
7
8
9
10
10
11
11
12
13
14
15
16
17
17
18
19
20
21
22
23
23
24
25
26
26
26
26
27
28
29
30
31
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TM5D812010000K | TM5D812010000K | Система кондиционирования воздуха в сборе двигателя |
Загрузка ...
|
|
| 1 | GBT5789-M6X20-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 2 | TC05812040007 | Лента защитная |
Загрузка ...
|
|
| 3 | TS06812010005 | Приклейка |
Загрузка ...
|
|
| 4 | GBT5789-M10X16-8.8-A3L | Болт с фланцем |
Загрузка ...
|
|
| 5 | Q67407200 | Лента стяжная |
Загрузка ...
|
|
| 6 | GBT5789-M8X25-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 7 | TS06811010007 | Скоба крепёжная |
Загрузка ...
|
|
| 8 | TG3S488010002 | Хомут гибкий |
Загрузка ...
|
|
| 9 | TX1P812080010 | Кронштейн |
Загрузка ...
|
|
| 10 | GBT5789-M10X25-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 11 | GBT6177.1-M10-8-A3L | Гайка с фланцем |
Загрузка ...
|
|
| 12 | GBT5789-M10X45-8.8-A3L | Болт с фланцем |
Загрузка ...
|
|
| 13 | TG4S812060009a | Компрессор |
Загрузка ...
|
|
| 14 | GRV1911020011 | Кронштейн опорный |
Загрузка ...
|
|
| 15 | GBT70.1-M10X130-10.9-A3L | Винт с цилиндрической головкой с внутренним шестигранником |
Загрузка ...
|
|
| 16 | GRV1911040001 | Тяга рычага |
Загрузка ...
|
|
| 17 | GBT6177.1-M16-8-A3L | Гайка с фланцем |
Загрузка ...
|
|
| 18 | GBT5789-M6X25-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 19 | TX1P812080002 | Трубопровод |
Загрузка ...
|
|
| 20 | TC03812060002 | Ремень |
Загрузка ...
|
|
| 21 | 3203505D9-L | Хомуты для кабеля |
Загрузка ...
|
|
| 22 | GBT5789-M8X12-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 23 | GBT5789-M8X16-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 24 | GBT5789-M8X35-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 25 | GBT6177.1-M8-10-A2L | Гайка с фланцем |
Загрузка ...
|
|
| 26 | Q67522 | Хомут для шланга с червячным приводом типа А |
Загрузка ...
|
|
| 27 | TC03811060003 | Труба приемная |
Загрузка ...
|
|
| 28 | TQ1S481010010 | Жгут проводов |
Загрузка ...
|
|
| 29 | TS06482010005 | Зажим жгута проводов |
Загрузка ...
|
|
| 30 | TX1P811060003 | Труба приемная |
Загрузка ...
|
|
| 31 | TX1P811080003 | Кронштейн |
Загрузка ...
|
|
| 32 | TX1P812050007 | Трубопровод |
Загрузка ...
|
|
| 33 | TX1P812080016 | Трубопровод |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
