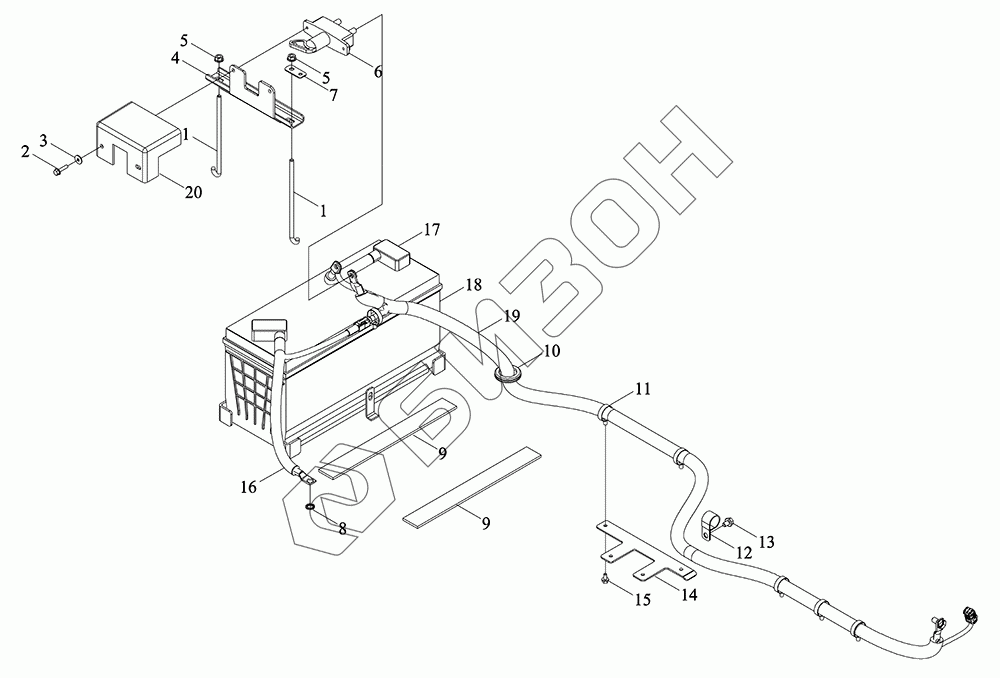

Графический каталог запасных частей к технике: LOVOL TM5D2A1304-003K. установка аккумуляторов в сборе
1
1
2
3
4
5
5
6
6
7
8
9
9
10
11
12
13
14
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TM5D485010000K | TM5D485010000K | Установка аккумуляторов в сборе |
Загрузка ...
|
|
| 1 | TS08485010004K | Тяга рычага |
Загрузка ...
|
|
| 2 | GBT5789-M6X25-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 3 | GBT96.1-6-A3L | Шайба большая |
Загрузка ...
|
|
| 4 | TC03485080002 | Плита нажимная |
Загрузка ...
|
|
| 5 | GBT6177.1-M8-8-A2L | Гайка с фланцем |
Загрузка ...
|
|
| 6 | TC03485080003 | Выключатель |
Загрузка ...
|
|
| 6 | TC03485080003K | Выключатель |
Загрузка ...
|
|
| 7 | TS17485010010 | Пластина крепежная |
Загрузка ...
|
|
| 8 | GBT862.2-10-A3L | Кольцо прокладочное |
Загрузка ...
|
|
| 9 | TB450.485.1 | Прокладки амортизирующие для аккумулятора |
Загрузка ...
|
|
| 10 | BZF0053-026 | Катушка 40X2.5-35 |
Загрузка ...
|
|
| 11 | 3203505D9-L | Хомуты для кабеля |
Загрузка ...
|
|
| 12 | BZF0032.1-004 | Хомут закрытый 11X25X40 |
Загрузка ...
|
|
| 13 | GBT5789-M8X12-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 14 | TX1S485050004 | Кронштейн |
Загрузка ...
|
|
| 15 | GBT5789-M6X12-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 16 | TC05485040010 | Перемычка АКБ |
Загрузка ...
|
|
| 17 | TC05485090008 | Жгут питания |
Загрузка ...
|
|
| 18 | TF1204.485A.1 | Аккумулятор |
Загрузка ...
|
|
| 19 | TG4S485010008 | Линия питания |
Загрузка ...
|
|
| 20 | TQ1S485010004 | Крышка защитная |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
