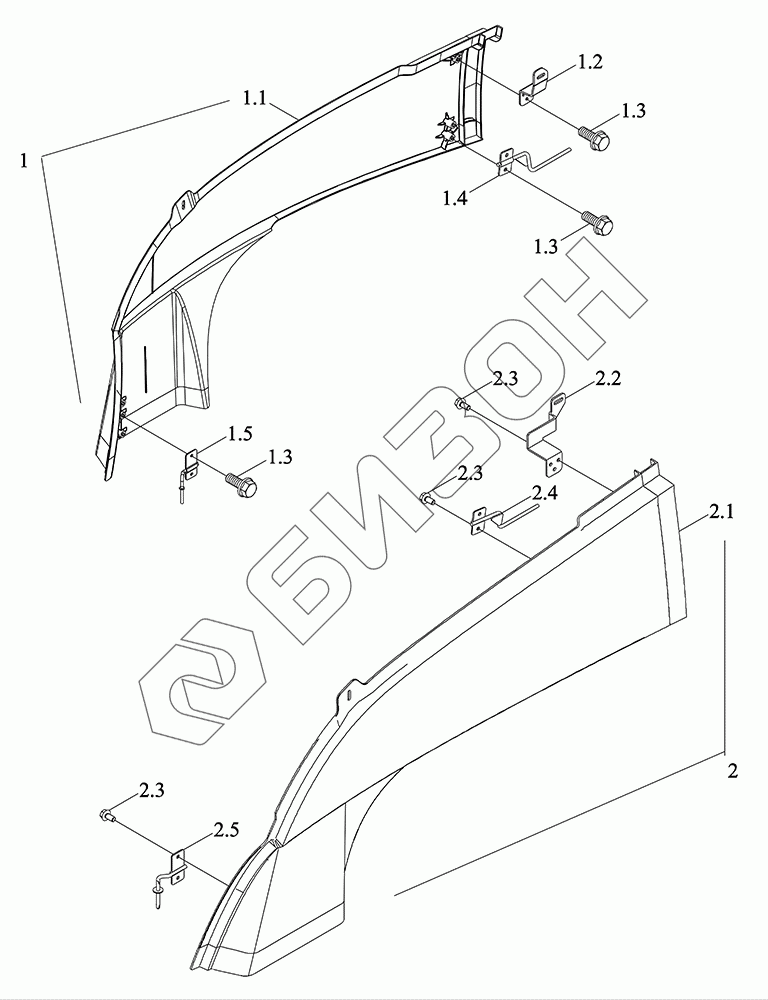

Графический каталог запасных частей к технике: LOVOL TM5D2A1304-006K. Боковые панели

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
1.1
1.2
1.3
1.3
1.3
1.4
1.5
2
2.1
2.2
2.3
2.3
2.3
2.4
2.5
Позиция на иллюстрации Заводской номер детали Название детали Цена
TM5D471020000K TM5D471020000K Монтажный блок капота в сборе
Загрузка ...
1 TM5D471020007K Панель боковая
Загрузка ...
1.1 TD2C471010002K Лист капота машины правосторонний
Загрузка ...
1.2 TS17471010028 Кронштейн
Загрузка ...
1.3 GBT16674.1-M8X16-8.8-A2L Болт с фланцем
Загрузка ...
1.4 TM5D471020008K Кронштейн
Загрузка ...
1.5 TS17471030042 Кронштейн
Загрузка ...
2 TM5D471020003K Панель боковая
Загрузка ...
2.1 TD2S471030002K Лист капота машины левосторонний
Загрузка ...
2.2 TD2C471010005 Кронштейн
Загрузка ...
2.3 GBT5789-M8X16-8.8-A2L Болт с фланцем
Загрузка ...
2.4 TM5D471020004K Кронштейн
Загрузка ...
2.5 TS17471030039 Кронштейн
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
