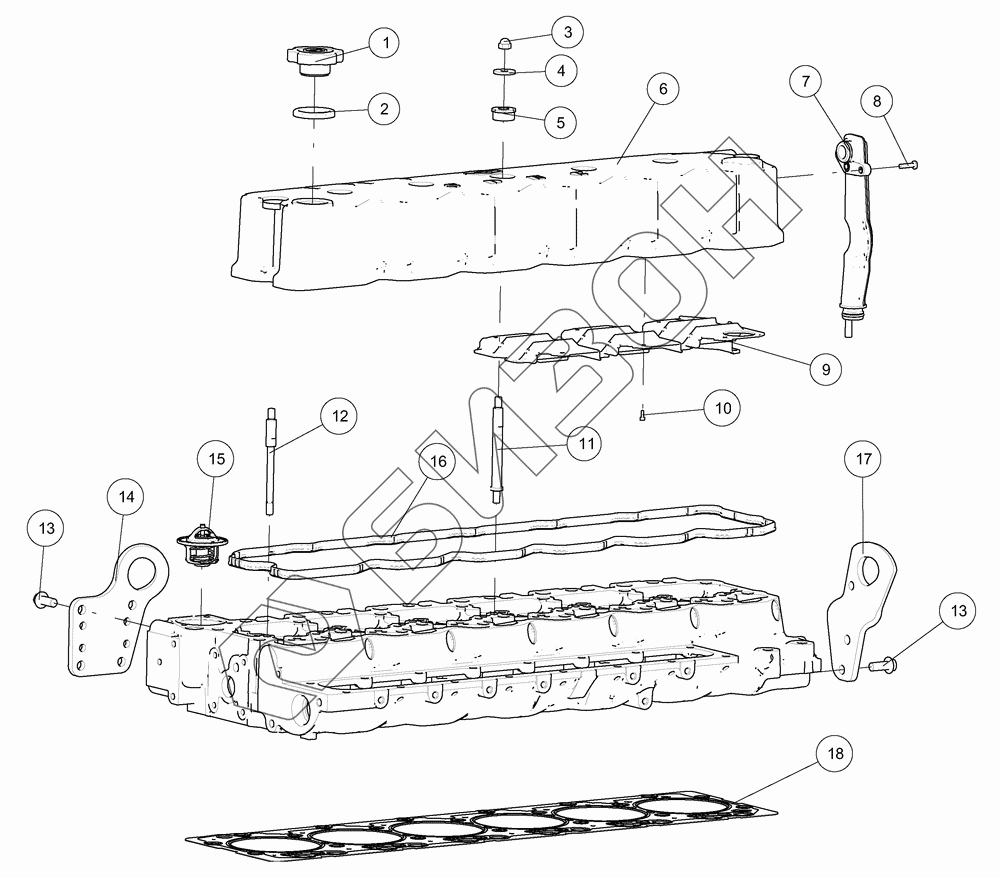

Графический каталог запасных частей к технике: LOVOL TM5D2A1304-006K. Головка блока цилиндров с крышкой

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
6
7
8
9
10
11
12
13
13
14
15
16
17
18
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 S00004614 Люк заправочный
Загрузка ...
2 D02A-328-01 Кольцо уплотнительное
Загрузка ...
3 B00001236 Болт
Загрузка ...
4 B00001811 Кольцо прокладочное
Загрузка ...
5 S00004964 Прокладка
Загрузка ...
6 S00016737 Кожух крышки цилиндра
Загрузка ...
7 S00004978 Трубка
Загрузка ...
8 B00000935 Винт
Загрузка ...
9 S00011276 Накладка
Загрузка ...
10 B00005143 Винт с цилиндрической головкой и внутренним шестигранником
Загрузка ...
11 S00011277 Болт
Загрузка ...
12 S00016019 Болт
Загрузка ...
13 B00004880 Болт с фланцем
Загрузка ...
14 S00005036 Кольцо подвесное
Загрузка ...
15 S00003087 Термостат
Загрузка ...
16 S00004754 Кольцо герметическое
Загрузка ...
17 S00005062 Кольцо подвесное
Загрузка ...
18 S00032128 Подушка
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
