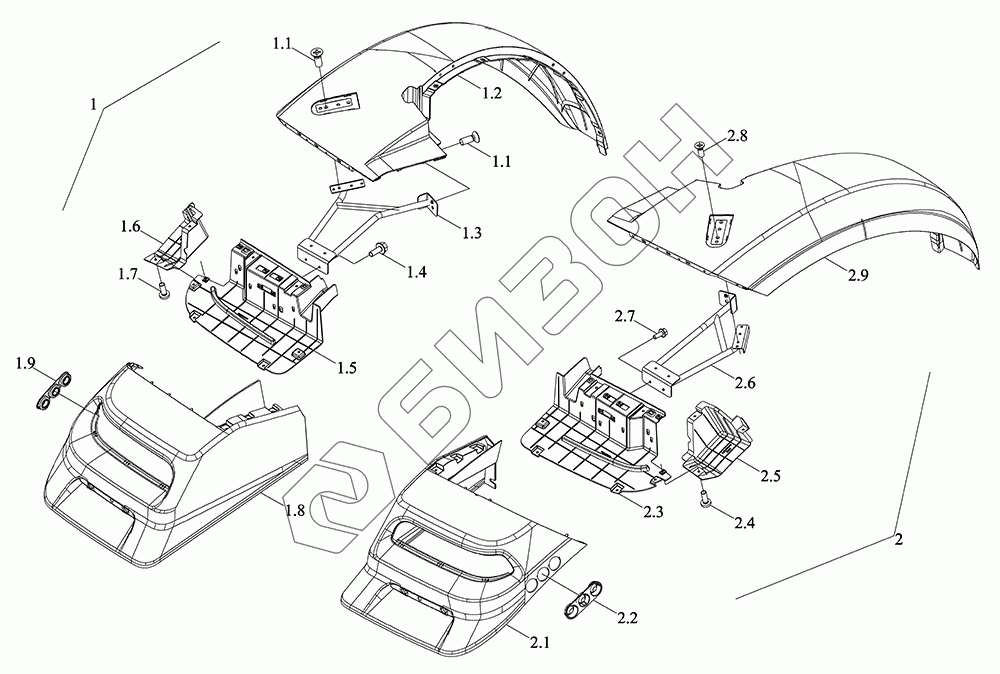

Графический каталог запасных частей к технике: LOVOL TM5D2A1304-006K. Грязевой щиток 2
1
1.1
1.1
1.2
1.3
1.4
1.5
1.6
1.7
1.8
1.9
2
2.1
2.2
2.3
2.4
2.5
2.6
2.7
2.8
2.9
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TM5Q455010000 | TM5Q455010000 | Щиток грязевой |
Загрузка ...
|
|
| 1 | TM5Q455011000 | Крыло |
Загрузка ...
|
|
| 1.1 | GBT819.2-M6X16-8.8-A2L | Винт с потайной головкой и поперечной канавкой |
Загрузка ...
|
|
| 1.2 | TM5Q455011100 | Щиток грязевой |
Загрузка ...
|
|
| 1.3 | TM5Q455011300 | Трубка упорная |
Загрузка ...
|
|
| 1.4 | GBT5789-M6X16-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 1.5 | TM5Q455011400 | Планка защитная |
Загрузка ...
|
|
| 1.6 | TM5Q455011500 | Кожух - обтекатель |
Загрузка ...
|
|
| 1.7 | GBT818-M6X16-4.8-A2L | Винт |
Загрузка ...
|
|
| 1.8 | TM5Q455011200 | Колпак фонаря |
Загрузка ...
|
|
| 1.9 | TM5Q455011600 | Плита монтажная |
Загрузка ...
|
|
| 2 | TM5Q455012000 | Крыло |
Загрузка ...
|
|
| 2.1 | TM5Q455012200 | Колпак фонаря |
Загрузка ...
|
|
| 2.2 | TM5Q455012600 | Плита монтажная |
Загрузка ...
|
|
| 2.3 | TM5Q455012400 | Планка защитная |
Загрузка ...
|
|
| 2.4 | GBT818-M6X16-4.8-A2L | Винт |
Загрузка ...
|
|
| 2.5 | TM5Q455012500 | Кожух - обтекатель |
Загрузка ...
|
|
| 2.6 | TM5Q455012300 | Трубка упорная |
Загрузка ...
|
|
| 2.7 | GBT5789-M6X16-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 2.8 | GBT819.2-M6X16-8.8-A2L | Винт с потайной головкой и поперечной канавкой |
Загрузка ...
|
|
| 2.9 | TM5Q455012100 | Щиток грязевой |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
