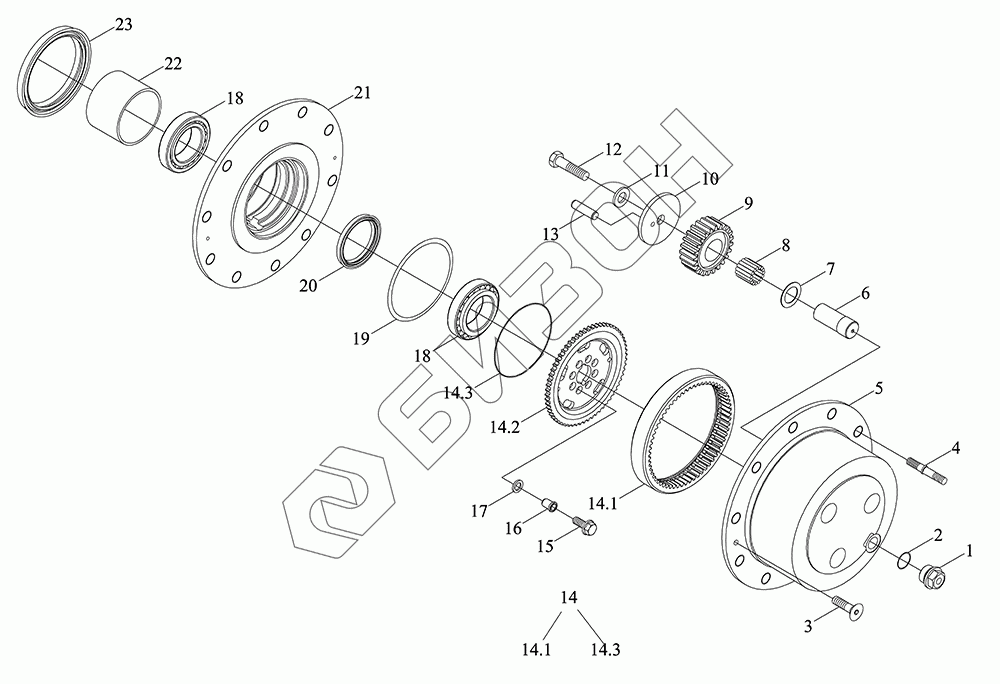

Графический каталог запасных частей к технике: LOVOL TM5D2A1304-006K. Колесный редуктор
1
2
3
4
5
6
7
8
9
10
11
12
13
14
14.1
14.1
14.2
14.3
14.3
15
16
17
18
18
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TG1S311030000 | TG1S311030000 | Мост передний ведущий в сборе |
Загрузка ...
|
|
| TG1S311030002 | TG1S311030002 | Мост приводной |
Загрузка ...
|
|
| GV02503010003 | GV02503010003 | Редуктор колесный |
Загрузка ...
|
|
| 1 | TD904.311K.1-13 | Пробка резьбовая |
Загрузка ...
|
|
| 2 | GBT3452.1-21.2X2.65G | Кольцо уплотнительное резиновое для гидропневматики |
Загрузка ...
|
|
| 3 | GBT70.3-M8X25-8.8-A2L | Винт |
Загрузка ...
|
|
| 4 | GV02503010020 | Шпилька |
Загрузка ...
|
|
| 5 | GV02503010037 | Каретка сателлитов |
Загрузка ...
|
|
| 6 | TD2S311010014 | Вал |
Загрузка ...
|
|
| 7 | GV02503010018 | Подушка |
Загрузка ...
|
|
| 8 | GBT309-P5X29.8-G3X-3X-5 | Игла роликовая |
Загрузка ...
|
|
| 9 | GV02503010016 | Колесо планетарное |
Загрузка ...
|
|
| 10 | TD2S311010013 | Плита нажимная |
Загрузка ...
|
|
| 11 | TS06311010035 | Шайба |
Загрузка ...
|
|
| 12 | GBT5785-M10X1.25X55-10.9-A2L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 13 | TS06311010036 | Штифт направляющий |
Загрузка ...
|
|
| 14 | GV02503010004 | Обод |
Загрузка ...
|
|
| 14.1 | GV02503010025 | Обод |
Загрузка ...
|
|
| 14.2 | GV02503010026 | Упор |
Загрузка ...
|
|
| 14.3 | GV02503010027 | Кольцо стопорное |
Загрузка ...
|
|
| 15 | GV02503010033 | Болт |
Загрузка ...
|
|
| 16 | GV02503010024 | Втулка фиксирующая |
Загрузка ...
|
|
| 17 | GV02503010022 | Шайба регулировочная |
Загрузка ...
|
|
| 18 | GV02503010035 | Подшипник |
Загрузка ...
|
|
| 19 | TS06311010043 | Кольцо уплотнительное |
Загрузка ...
|
|
| 20 | TS06311010024 | Сальник |
Загрузка ...
|
|
| 21 | GV02503010014 | Ступица |
Загрузка ...
|
|
| 22 | GV02503010021 | Втулка |
Загрузка ...
|
|
| 23 | TS08311010059 | Сальник |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
