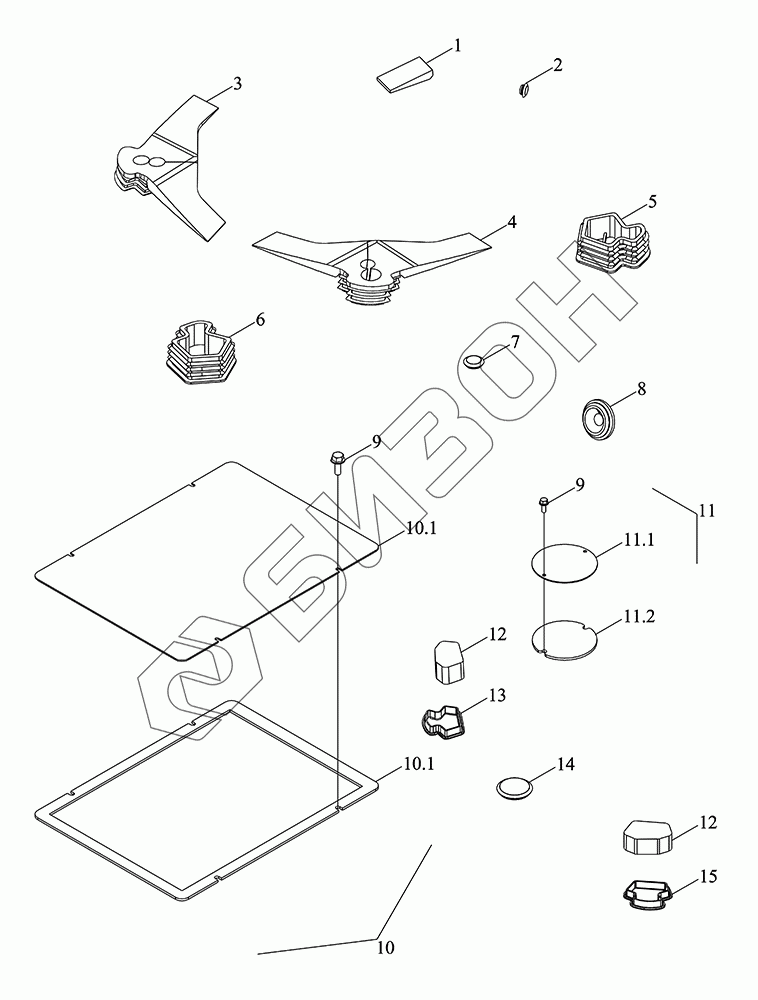

Графический каталог запасных частей к технике: LOVOL TM5D2A1304-006K. Комплектующие кабины 2
1
2
3
4
5
6
7
8
9
9
10
10.1
10.2
11
11.1
11.2
12
12
13
14
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TM5D451200000K | TM5D451200000K | Кабина в сборе |
Загрузка ...
|
|
| TM5D451110001K | TM5D451110001K | Комплектующие кабины |
Загрузка ...
|
|
| TM6W451032500 | TM6W451032500 | Герметизация |
Загрузка ...
|
|
| 1 | TM6W451032521 | Крышка герметическая |
Загрузка ...
|
|
| 2 | TM6W451032504 | Крышка |
Загрузка ...
|
|
| 3 | TM6W451032525 | Заглушка |
Загрузка ...
|
|
| 4 | TM6W451032524 | Заглушка |
Загрузка ...
|
|
| 5 | TM6W451032526 | Заглушка |
Загрузка ...
|
|
| 6 | TM6W451032527 | Заглушка |
Загрузка ...
|
|
| 7 | TM6W451032502 | Крышка |
Загрузка ...
|
|
| 8 | TM6W451032518 | Крышка |
Загрузка ...
|
|
| 9 | GBT5789-M6X16-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 10 | TM6W451032507 | Накладка |
Загрузка ...
|
|
| 10.1 | TM6W451032508 | Накладка |
Загрузка ...
|
|
| 10.2 | TM6W451032509 | Крышка герметическая |
Загрузка ...
|
|
| 11 | TM6W451032510 | Крышка маслобака |
Загрузка ...
|
|
| 11.1 | TM6W451032511 | Накладка |
Загрузка ...
|
|
| 11.2 | TM6W451032512 | Губка |
Загрузка ...
|
|
| 12 | TS06451049012 | Блок герметический |
Загрузка ...
|
|
| 13 | TS06811010009 | Кольцо защитное |
Загрузка ...
|
|
| 14 | TM6W451032503 | Крышка |
Загрузка ...
|
|
| 15 | TS06811010008 | Кольцо защитное |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
