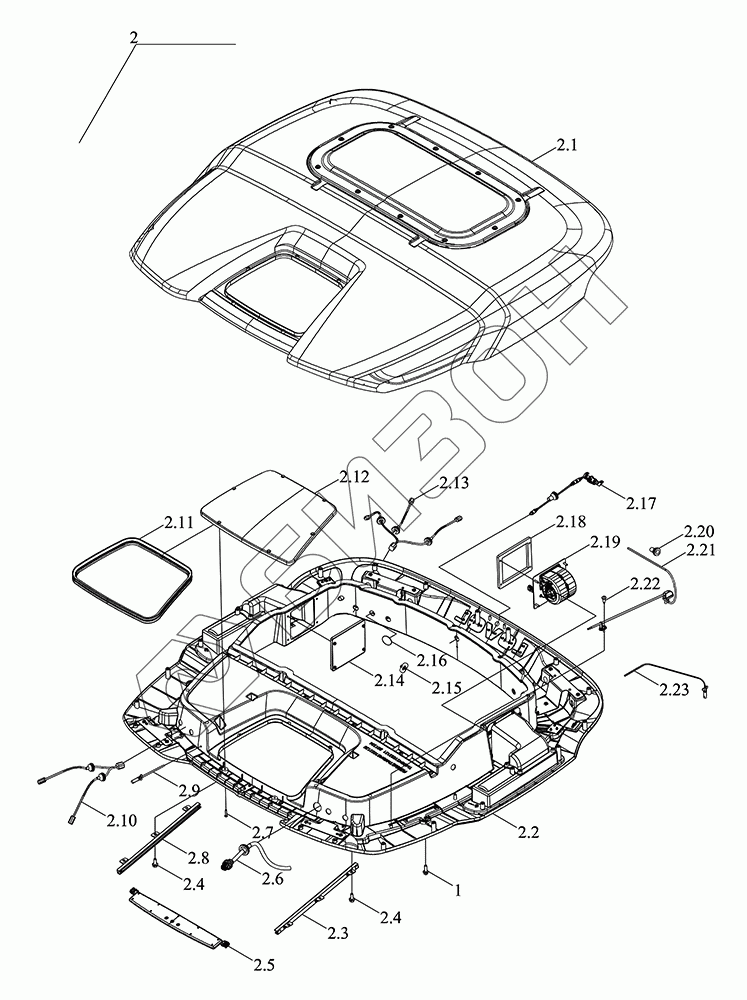

Графический каталог запасных частей к технике: LOVOL TM5D2A1304-006K. Комплектующие крыши

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
2.1
2.2
2.3
2.4
2.4
2.5
2.6
2.7
2.8
2.9
2.10
2.11
2.12
2.13
2.14
2.15
2.16
2.17
2.18
2.19
2.20
2.21
2.22
2.23
Позиция на иллюстрации Заводской номер детали Название детали Цена
TM6W451033000 TM6W451033000 Крыша в сборе
Загрузка ...
TM5D451200000K TM5D451200000K Кабина в сборе
Загрузка ...
1 GBT5789-M8X35-8.8-A2L Болт с фланцем
Загрузка ...
2 TM6W451033100 Крыша
Загрузка ...
2.1 TM6W451033110 Черепица
Загрузка ...
2.2 TM6W451033120 Накладка внутренняя верхняя
Загрузка ...
2.3 TM6W451033150 Направляющая
Загрузка ...
2.4 GBT5789-M6X16-8.8-A2L Болт с фланцем
Загрузка ...
2.5 TM6W451033140 Плита
Загрузка ...
2.6 TM6W486010016 Линия перехода
Загрузка ...
2.7 GBT818-M6X30-4.8-A2L Винт
Загрузка ...
2.8 TM6W451033160 Направляющая
Загрузка ...
2.9 TM6W486010006 Водопровод
Загрузка ...
2.10 TM6W486010008 Линия перехода
Загрузка ...
2.11 BZF0063-951 Полоса уплотнительная
Загрузка ...
2.12 TM6W451033130 Окно слуховое
Загрузка ...
2.13 TM6W486010009 Линия перехода
Загрузка ...
2.14 TM5Q451033101 Накладка
Загрузка ...
2.15 TM6W451033126 Заглушка
Загрузка ...
2.16 QLWZL002-45X1.0 Компенсатор
Загрузка ...
2.17 TM6W451033180 Балка верхняя
Загрузка ...
2.18 TM6W451033193 Крышка герметическая
Загрузка ...
2.19 TM6W451033190 Вентилятор
Загрузка ...
2.20 TM6W451033188 Катушка
Загрузка ...
2.21 BZF0081-004 Антенна
Загрузка ...
2.22 GBT845-ST4.8X16 Винт головки диска с поперечным пазом
Загрузка ...
2.23 TM6W486010007 Водопровод
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
