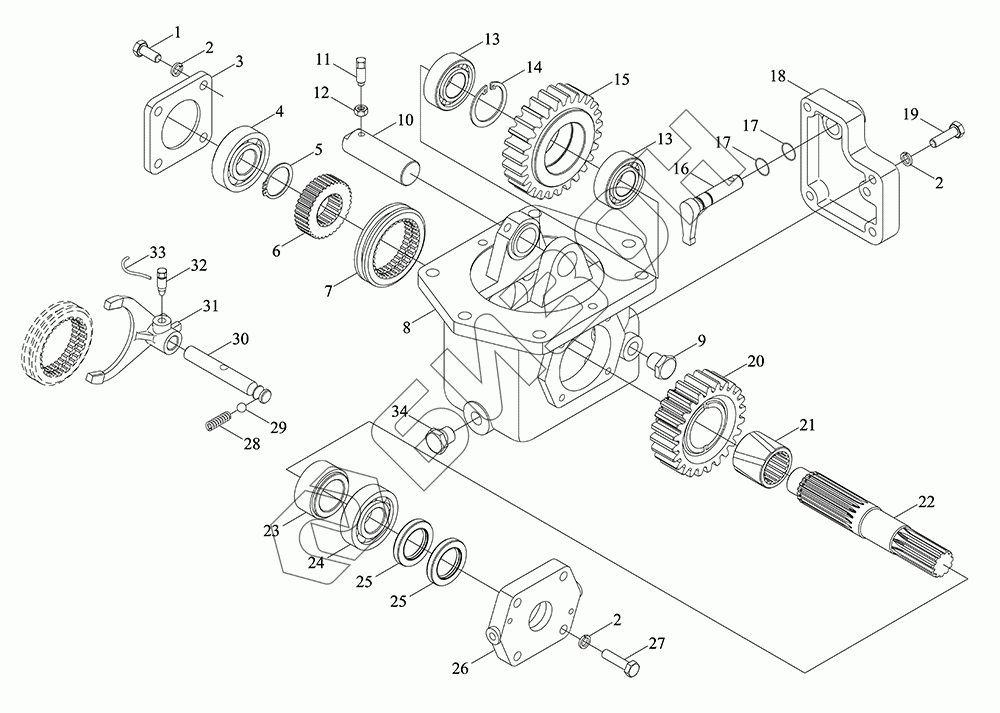

Графический каталог запасных частей к технике: LOVOL TM5D2A1304-006K. Корпус раздаточной коробки 2

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
2
2
3
4
5
6
7
8
9
10
11
12
13
13
14
15
16
17
17
18
19
20
21
22
23
24
25
25
26
27
28
29
30
31
32
33
34
Позиция на иллюстрации Заводской номер детали Название детали Цена
TC05421020000 TC05421020000 Корпус раздаточной передачи в сборе
Загрузка ...
TC05421020001 TC05421020001 Корпус раздаточной коробки
Загрузка ...
1 GBT5783-M10X25-8.8-A3L Болт с шестигранной головкой
Загрузка ...
2 GBT93-10-A3L Гровер
Загрузка ...
3 FT804.42.112 Крышка
Загрузка ...
4 GBT276-6306 Шарикоподшипник радиальный
Загрузка ...
5 GBT894.1-38 Кольцо стопорное
Загрузка ...
6 FT804.42.115 Станина зубчатая
Загрузка ...
7 FT804.42.114 Муфта зубчатого зацепления
Загрузка ...
8 TC05421020002a Корпус раздаточной коробки
Загрузка ...
9 GBT2878.4-M18-PLEH-A3L-NBR Ввёртыш
Загрузка ...
10 TF1004.421.1-07 Вал
Загрузка ...
11 GBT85-M10X25-33H Винт
Загрузка ...
12 GBT6170-M10-8-A3L Гайка
Загрузка ...
13 GBT283-NJ2206E Подшипник
Загрузка ...
14 GBT893.1-62 Кольцо эластичное стопорное для отверстий
Загрузка ...
15 TF1004.421.1-05a Колесо зубчатое
Загрузка ...
16 TC05421020004 Рычаг качающийся
Загрузка ...
17 GBT3452.1-17.0X1.80G Кольцо уплотнительное резиновое для гидропневматики
Загрузка ...
18 TC05421020003 Крышка боковая
Загрузка ...
19 GBT5783-M10X45-8.8-A3L Болт с шестигранной головкой
Загрузка ...
20 TF1004.421.1-02a Колесо зубчатое
Загрузка ...
21 FT804.42.117c Втулка
Загрузка ...
22 TF1004.421A.1-02 Вал
Загрузка ...
23 TF1004.421A.1-03 Втулка
Загрузка ...
24 GBT276-6307 Шарикоподшипник радиальный
Загрузка ...
25 GBT9877.1-FB35X55X8D Втулка уплотнительная
Загрузка ...
26 TH02421020006 Крышка передняя
Загрузка ...
27 GBT5783-M10X40-8.8-A3L Болт с шестигранной головкой
Загрузка ...
28 FT800.37.139 Пружина
Загрузка ...
29 GBT308-10-G100-b Шарик стальной
Загрузка ...
30 FT804.42.108c Ось вилки переключения
Загрузка ...
31 FT804.42.107 Вилка отводная
Загрузка ...
32 FT800.37.194 Винт
Загрузка ...
33 TF1004.421.1-08 Проволока стальная
Загрузка ...
34 TC05421020007 Ввёртыш
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
