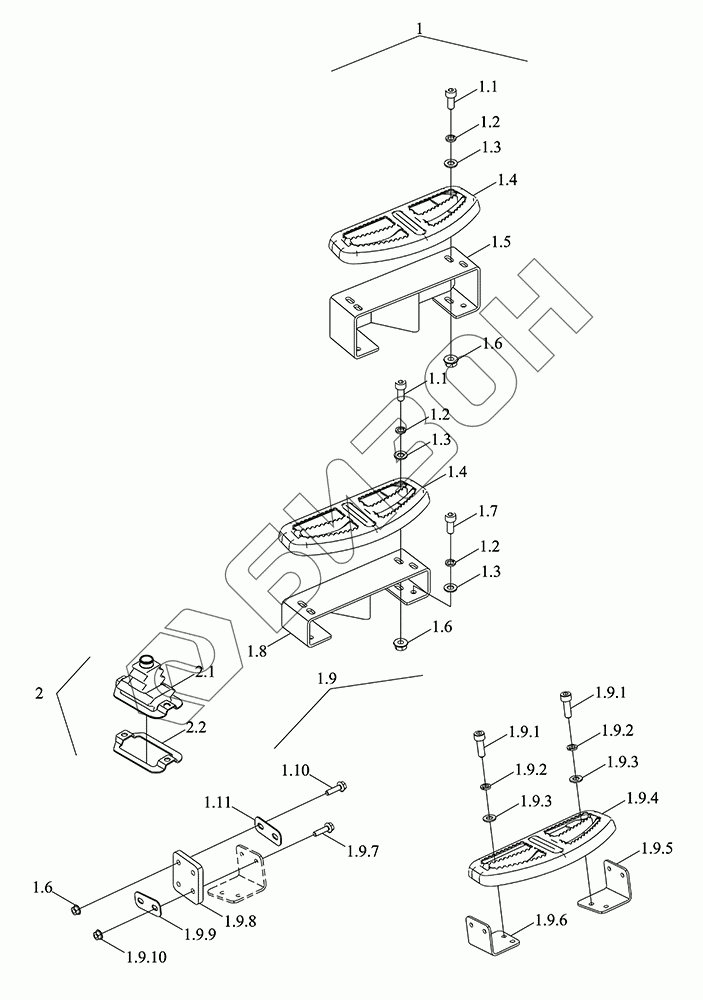

Графический каталог запасных частей к технике: LOVOL TM5D2A1304-006K. Лестница
1
1.1
1.1
1.2
1.2
1.2
1.3
1.3
1.3
1.4
1.4
1.5
1.6
1.6
1.6
1.7
1.8
1.9
1.9.1
1.9.1
1.9.2
1.9.2
1.9.3
1.9.3
1.9.4
1.9.5
1.9.6
1.9.7
1.9.8
1.9.9
1.9.10
1.10
1.11
2
2.1
2.2
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TM5D451110000K | TM5D451110000K | Кабина в сборе |
Загрузка ...
|
|
| TM5D451110001K | TM5D451110001K | Комплектующие кабины |
Загрузка ...
|
|
| 1 | TM5D451110025K | Лестница посадочная |
Загрузка ...
|
|
| 1.1 | GBT70.1-M8X25-8.8-A2L | Винт с цилиндрической головкой с внутренним шестигранником |
Загрузка ...
|
|
| 1.2 | GBT93-8-A3L | Гровер |
Загрузка ...
|
|
| 1.3 | GBT97.1-8-A3L | Шайба плоская |
Загрузка ...
|
|
| 1.4 | TS06451017100a | Лестница посадочная |
Загрузка ...
|
|
| 1.5 | TM5D451110050K | Плита упорная |
Загрузка ...
|
|
| 1.6 | GBT6177.1-M8-8-A2L | Гайка с фланцем |
Загрузка ...
|
|
| 1.7 | GBT70.1-M8X20-8.8-A2L | Винт с цилиндрической головкой и внутренним шестигранником |
Загрузка ...
|
|
| 1.8 | TM5D451110052K | Плита упорная |
Загрузка ...
|
|
| 1.9 | TM5D451110028K | Кронштейн фонаря |
Загрузка ...
|
|
| 1.9.1 | GBT70.1-M8X25-8.8-A2L | Винт с цилиндрической головкой с внутренним шестигранником |
Загрузка ...
|
|
| 1.9.2 | GBT93-8-A3L | Гровер |
Загрузка ...
|
|
| 1.9.3 | GBT97.1-8-A3L | Шайба плоская |
Загрузка ...
|
|
| 1.9.4 | TS06451017100a | Лестница посадочная |
Загрузка ...
|
|
| 1.9.5 | TD1C451010013 | Плита упорная |
Загрузка ...
|
|
| 1.9.6 | TD1C451010012 | Плита упорная |
Загрузка ...
|
|
| 1.9.7 | GBT5789-M8X30-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 1.9.8 | TM5D451110029K | Пластина соединительная |
Загрузка ...
|
|
| 1.9.9 | TD1C451010011 | Подушка |
Загрузка ...
|
|
| 1.9.10 | GBT6177.1-M8-8-A2L | Гайка с фланцем |
Загрузка ...
|
|
| 1.10 | GBT5789-M8X30-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 1.11 | TD1C451010011 | Подушка |
Загрузка ...
|
|
| 2 | TM5D451110044K | Кожух - обтекатель |
Загрузка ...
|
|
| 2.1 | TM5D451110045K | Кожух - обтекатель |
Загрузка ...
|
|
| 2.2 | TM5D451110046K | Плита нажимная |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
