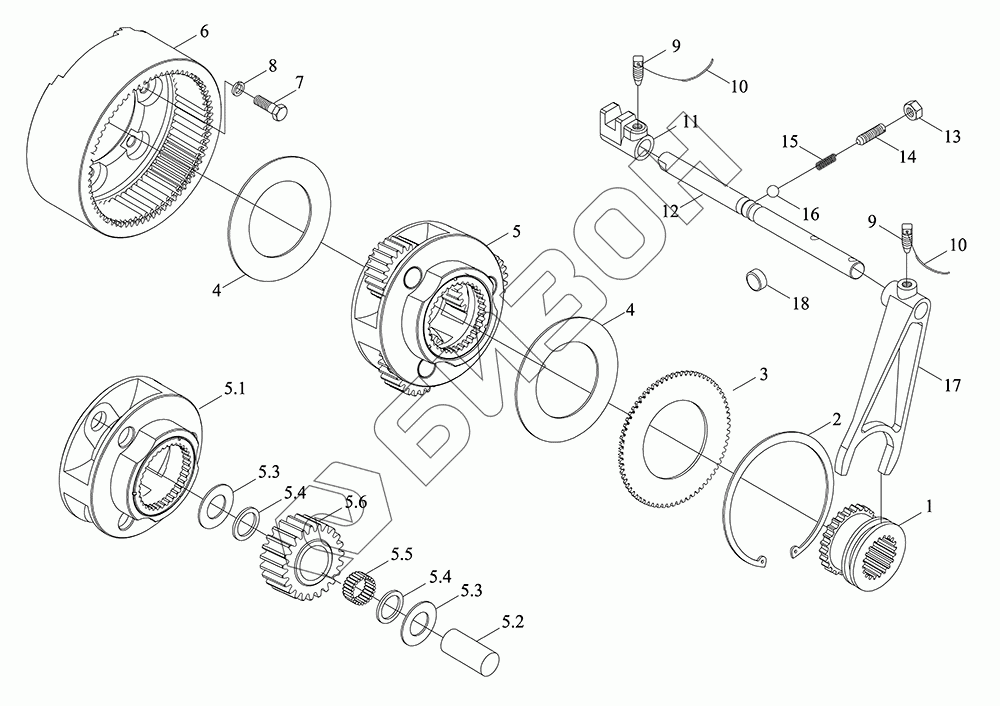

Графический каталог запасных частей к технике: LOVOL TM5D2A1304-006K. Механизм управления ползучей передачей
1
2
3
4
4
5
5.1
5.2
5.3
5.3
5.4
5.4
5.5
5.6
6
7
8
9
9
10
10
11
12
13
14
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TC05374030000 | TC05374030000 | Механизм управления ползучей передачей в сборе |
Загрузка ...
|
|
| 1 | FT800.37A.218 | Муфта |
Загрузка ...
|
|
| 2 | GBT893.1-170 | Кольцо ограничительное |
Загрузка ...
|
|
| 3 | FT800.37D.216 | Лист прокладочный |
Загрузка ...
|
|
| 4 | FT800.37D.230 | Подушка |
Загрузка ...
|
|
| 5 | FT800.37D.018 | Водило планетарное |
Загрузка ...
|
|
| 5.1 | FT800.37A.024 | Водило планетарное |
Загрузка ...
|
|
| 5.2 | FT800.37A.213 | Вал |
Загрузка ...
|
|
| 5.3 | FT800.37A.212 | Кольцо прокладочное |
Загрузка ...
|
|
| 5.4 | FT800.37A.214 | Кольцо проставочное |
Загрузка ...
|
|
| 5.5 | GBT309-4X25.8-G2X-2X-4 | Игла роликовая |
Загрузка ...
|
|
| 5.6 | FT800.37D.211 | Колесо зубчатое |
Загрузка ...
|
|
| 6 | TC05374030002 | Венец внутренний зубчатый |
Загрузка ...
|
|
| 7 | GBT5783-M10X25-8.8-A3L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 8 | GBT93-10-A3L | Гровер |
Загрузка ...
|
|
| 9 | FT800.37.194 | Винт |
Загрузка ...
|
|
| 10 | TF1004.374-02 | Проволока стальная |
Загрузка ...
|
|
| 11 | TD800A.374B-01 | Поводок |
Загрузка ...
|
|
| 12 | TC05374030001 | Ось вилки переключения |
Загрузка ...
|
|
| 13 | GBT6172.1-M12-04-A3L | Болт |
Загрузка ...
|
|
| 14 | GBT5783-M12X35-8.8-A3L | Болт |
Загрузка ...
|
|
| 15 | FT800.37.139 | Пружина |
Загрузка ...
|
|
| 16 | GBT308-10-G100-b | Шарик стальной |
Загрузка ...
|
|
| 17 | FT800.37A.225A | Вилка отводная |
Загрузка ...
|
|
| 18 | Q72220 | Пробка коническая |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
