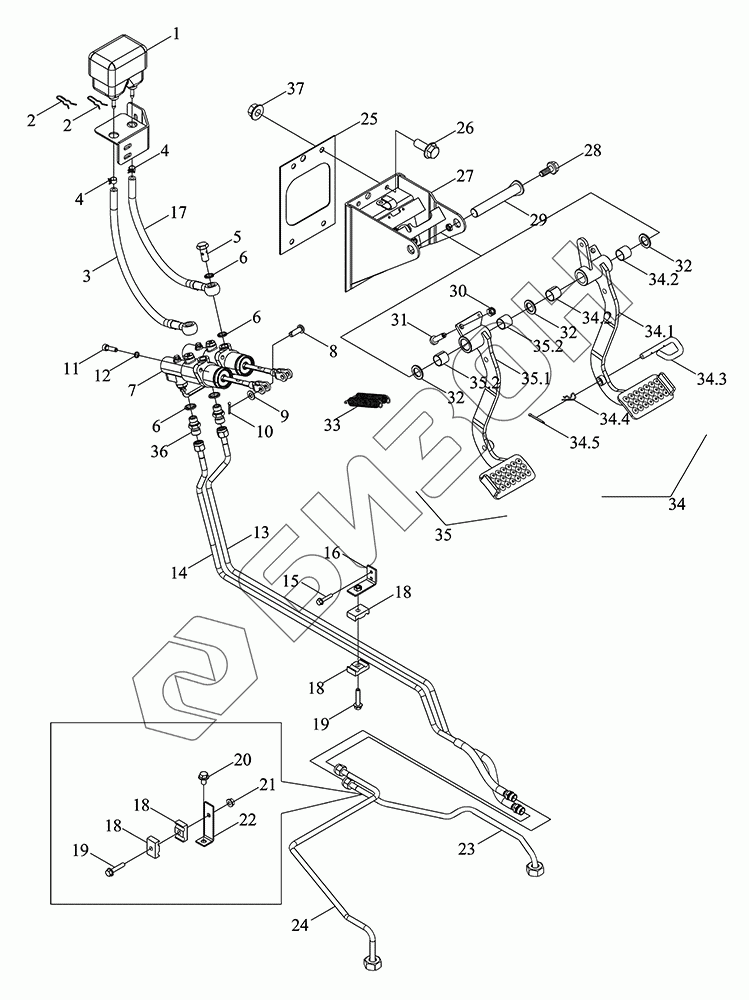

Графический каталог запасных частей к технике: LOVOL TM5D2A1304-006K. Механизм управления рабочими тормозами
1
2
2
3
4
4
5
6
6
6
7
8
9
10
11
12
13
14
15
16
17
18
18
18
18
19
19
20
21
22
23
24
25
26
27
28
29
30
31
32
32
33
34
34.1
34.2
34.2
34.3
34.4
34.5
35
35.1
35.2
35.2
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TM5D433040000K | TM5D433040000K | Механизм управления рабочими тормозами в сборе |
Загрузка ...
|
|
| 1 | BZF0107-002 | Масленка |
Загрузка ...
|
|
| 2 | TG1204.433-04 | Кольцо стопорное |
Загрузка ...
|
|
| 3 | TG4S433020015 | Маслопровод |
Загрузка ...
|
|
| 4 | Q673B115 | Обруч стальной ленты эластичный |
Загрузка ...
|
|
| 5 | FT65.50.106 | Болт полый |
Загрузка ...
|
|
| 6 | JBT982-14 | Шайба комбинированная уплотнительная |
Загрузка ...
|
|
| 7 | TD2S433180009 | Носос тормозной |
Загрузка ...
|
|
| 8 | GBT882-B10X30-A3L | Ось |
Загрузка ...
|
|
| 9 | GBT97.1-10-A3L | Шайба плоская |
Загрузка ...
|
|
| 10 | GBT91-3.2X32-A3L | Шплинт |
Загрузка ...
|
|
| 11 | GBT70.1-M8X30-8.8-A2L | Винт с цилиндрической головкой с внутренним шестигранником |
Загрузка ...
|
|
| 12 | GBT93-8-A3L | Гровер |
Загрузка ...
|
|
| 13 | TM5D433010002aK | Маслопровод |
Загрузка ...
|
|
| 14 | TM5D433010001aK | Маслопровод |
Загрузка ...
|
|
| 15 | GBT5789-M6X30-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 16 | TR2S433020015 | Сварка кронштейна масляной трубы |
Загрузка ...
|
|
| 17 | TM5D433010008K | Трубопровод топливный |
Загрузка ...
|
|
| 18 | BZF0031-101 | Зажим трубный |
Загрузка ...
|
|
| 19 | GBT5789-M8X40-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 20 | GBT5789-M10X16-8.8-A3L | Болт с фланцем |
Загрузка ...
|
|
| 21 | GBT6177.1-M8-8-A2L | Гайка с фланцем |
Загрузка ...
|
|
| 22 | TD2S433150009 | Кронштейн |
Загрузка ...
|
|
| 23 | TD2S433180017a | Маслопровод |
Загрузка ...
|
|
| 24 | TM5Q433020011 | Маслопровод |
Загрузка ...
|
|
| 25 | TM6R433020001K | Прокладки резиновые |
Загрузка ...
|
|
| 26 | GBT5789-M10X25-8.8-A3L | Болт с фланцем |
Загрузка ...
|
|
| 27 | TM6R433020002K | Кронштейн |
Загрузка ...
|
|
| 28 | GBT5789-M8X16-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 29 | TM6R433010016K | Вал упорный |
Загрузка ...
|
|
| 30 | GBT6170-M10-8-A3L | Гайка |
Загрузка ...
|
|
| 31 | FT800.43.103 | Винт |
Загрузка ...
|
|
| 32 | TL02433060005 | Прокладка |
Загрузка ...
|
|
| 33 | TD800.43-01 | Пружина |
Загрузка ...
|
|
| 34 | TM6R433020015K | Подножка |
Загрузка ...
|
|
| 34.1 | TM6R433020016K | Подножка |
Загрузка ...
|
|
| 34.2 | TD2C212010022 | Втулка |
Загрузка ...
|
|
| 34.3 | TM5Q433020013 | Штифт блокирующий |
Загрузка ...
|
|
| 34.4 | FT800A.43.401 | Штифт стопорный |
Загрузка ...
|
|
| 34.5 | GBT91-3.2X32-A3L | Шплинт |
Загрузка ...
|
|
| 35 | TM6R433020012K | Подножка |
Загрузка ...
|
|
| 35.1 | TM6R433020013K | Подножка |
Загрузка ...
|
|
| 35.2 | TD2C212010022 | Втулка |
Загрузка ...
|
|
| 36 | GBT3733-L10A | Штуцер |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
