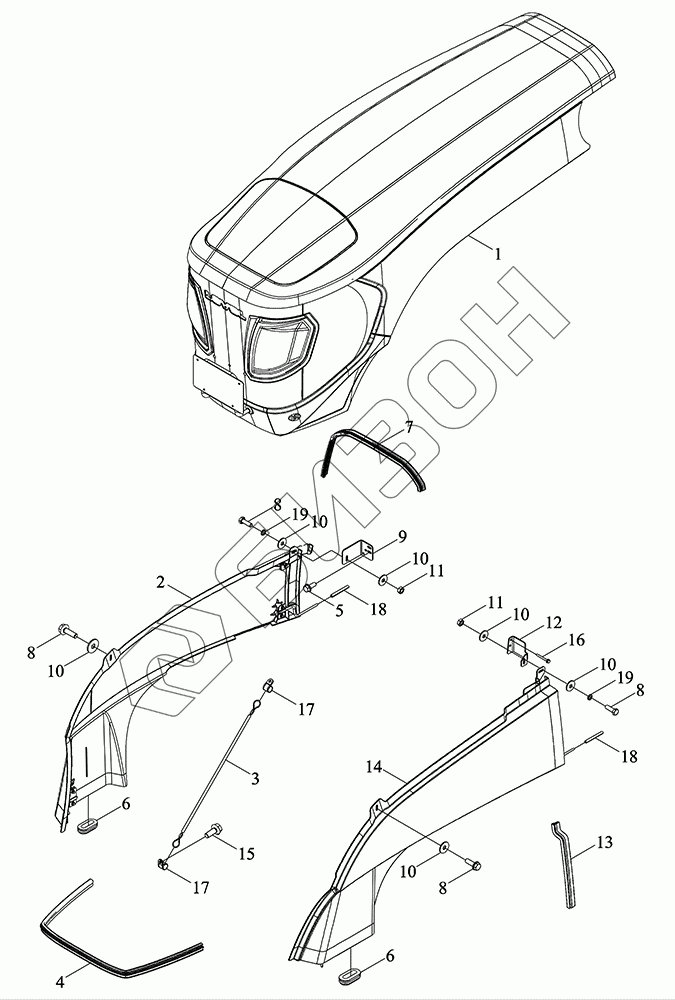

Графический каталог запасных частей к технике: LOVOL TM5D2A1304-006K. Монтажный блок капота
1
2
3
4
5
6
6
7
8
8
8
8
9
10
10
10
10
10
10
11
11
12
13
14
15
16
17
17
18
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TM5D471020000K | TM5D471020000K | Монтажный блок капота в сборе |
Загрузка ...
|
|
| 1 | TD2S471030003K | Капот в сборе |
Загрузка ...
|
|
| 2 | TM5D471020007K | Панель боковая |
Загрузка ...
|
|
| 3 | TC05471070060 | Шнур ограничительный |
Загрузка ...
|
|
| 4 | TS17471010022 | Прокладка |
Загрузка ...
|
|
| 5 | GBT5789-M8X20-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 6 | TS17471010021 | Втулка |
Загрузка ...
|
|
| 7 | TS17471010014 | Лента резиновая |
Загрузка ...
|
|
| 8 | GBT5783-M8X25-8.8-A2L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 9 | TM5D471020002K | Кронштейн |
Загрузка ...
|
|
| 10 | GBT96.1-8-A3L | Шайба большая |
Загрузка ...
|
|
| 11 | GBT6170-M8-8-A2L | Гайка |
Загрузка ...
|
|
| 12 | TM5D471020001K | Лист левосторонний капота машины |
Загрузка ...
|
|
| 13 | TS17471010016 | Полоса уплотнительная |
Загрузка ...
|
|
| 14 | TM5D471020003K | Панель боковая |
Загрузка ...
|
|
| 15 | GBT5789-M8X16-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 16 | GBT5789-M8X65-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 17 | TS06471010013 | Зажим трубный |
Загрузка ...
|
|
| 18 | TS06471014004 | Втулка резиновая |
Загрузка ...
|
|
| 19 | GBT93-8-A3L | Гровер |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
