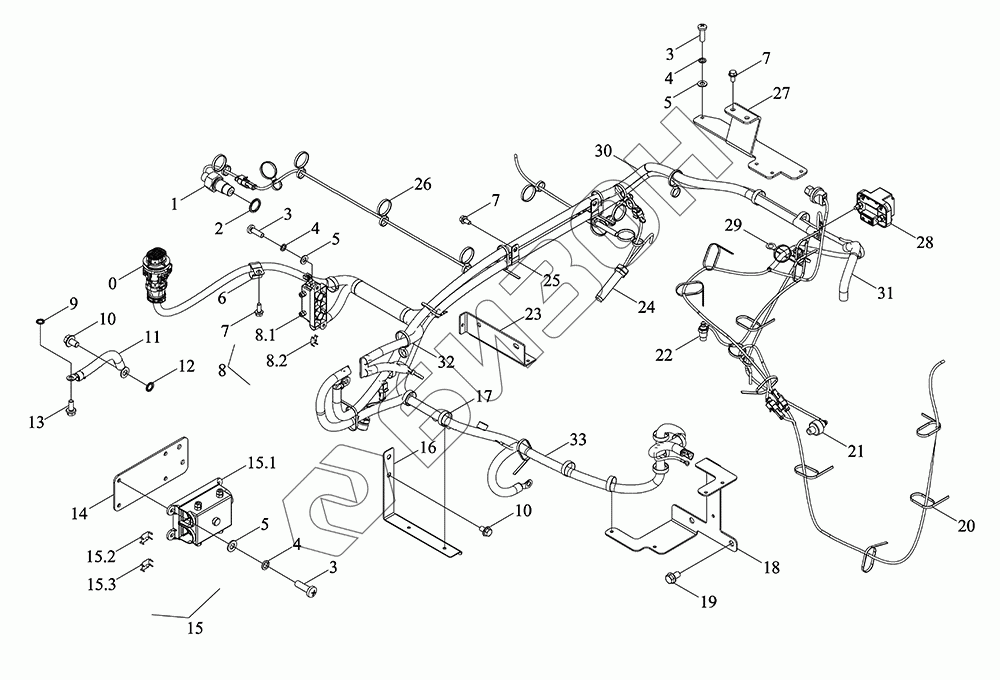

Графический каталог запасных частей к технике: LOVOL TM5D2A1304-006K. Монтажный блок жгута проводов двигателя
1
2
3
3
3
4
4
4
5
5
5
6
7
7
7
8
8.1
8.2
9
10
10
11
12
13
14
15
15.1
15.2
15.3
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TM5D481090000K | TM5D481090000K | Монтажный блок жгута проводов двигателя в сборе |
Загрузка ...
|
|
| 1 | TC05481210001 | Выключатель |
Загрузка ...
|
|
| 2 | JBT982-24 | Шайба комбинированная уплотнительная |
Загрузка ...
|
|
| 3 | GBT818-M5X16-4.8-A2L | Винт |
Загрузка ...
|
|
| 4 | GBT93-5-A3L | Гровер |
Загрузка ...
|
|
| 5 | GBT97.1-5-A3L | Шайба плоская |
Загрузка ...
|
|
| 6 | BZF0032.2-005 | Скоба зажимная |
Загрузка ...
|
|
| 7 | GBT5789-M8X16-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 8 | TS06481160004 | Подставка |
Загрузка ...
|
|
| 8.1 | TC03481140008 | Подставка |
Загрузка ...
|
|
| 8.2 | TS06481160005 | Защелка |
Загрузка ...
|
|
| 9 | GBT862.2-8-A3L | Кольцо прокладное |
Загрузка ...
|
|
| 10 | GBT5789-M10X16-8.8-A3L | Болт с фланцем |
Загрузка ...
|
|
| 11 | TM6R481020019K | Перемычка металлизации |
Загрузка ...
|
|
| 12 | GBT862.2-10-A3L | Кольцо прокладочное |
Загрузка ...
|
|
| 13 | GBT5789-M8X20-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 14 | TM5D481090005K | Кронштейн |
Загрузка ...
|
|
| 15 | TN2P481020012 | Гнездо монтажное |
Загрузка ...
|
|
| 15.1 | TP4M481060011 | Гнездо монтажное |
Загрузка ...
|
|
| 15.2 | TC03481140009 | Защелка |
Загрузка ...
|
|
| 15.3 | TS06481160005 | Защелка |
Загрузка ...
|
|
| 16 | TC05481390011 | Кронштейн |
Загрузка ...
|
|
| 17 | 3203505D9-L | Держатель |
Загрузка ...
|
|
| 18 | TM5D481090006K | Кронштейн |
Загрузка ...
|
|
| 19 | GBT5789-M12X20-8.8-A3L | Болт с фланцем |
Загрузка ...
|
|
| 20 | Q67405200 | Лента стяжная |
Загрузка ...
|
|
| 21 | TR2S481010004K | Сигнализатор |
Загрузка ...
|
|
| 22 | FT65.48.072 | Датчик температуры воды |
Загрузка ...
|
|
| 23 | TM5Q481030003 | Кронштейн |
Загрузка ...
|
|
| 24 | TS08481010002K | Датчик |
Загрузка ...
|
|
| 25 | BZF0032.1-003 | Скоба зажимная |
Загрузка ...
|
|
| 26 | TG3S488010002 | Хомут гибкий |
Загрузка ...
|
|
| 27 | TM6R481020003K | Кронштейн |
Загрузка ...
|
|
| 28 | TD1S481040004K | Реле |
Загрузка ...
|
|
| 29 | GF25B1.29.1-01 | Диск ограничительный |
Загрузка ...
|
|
| 30 | TM6R481020020K | Линия питания |
Загрузка ...
|
|
| 31 | TD2S481050004K | Линия питания |
Загрузка ...
|
|
| 32 | TM5D481090002K | Линия питания |
Загрузка ...
|
|
| 33 | TM5D481090001K | Жгут проводов |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
