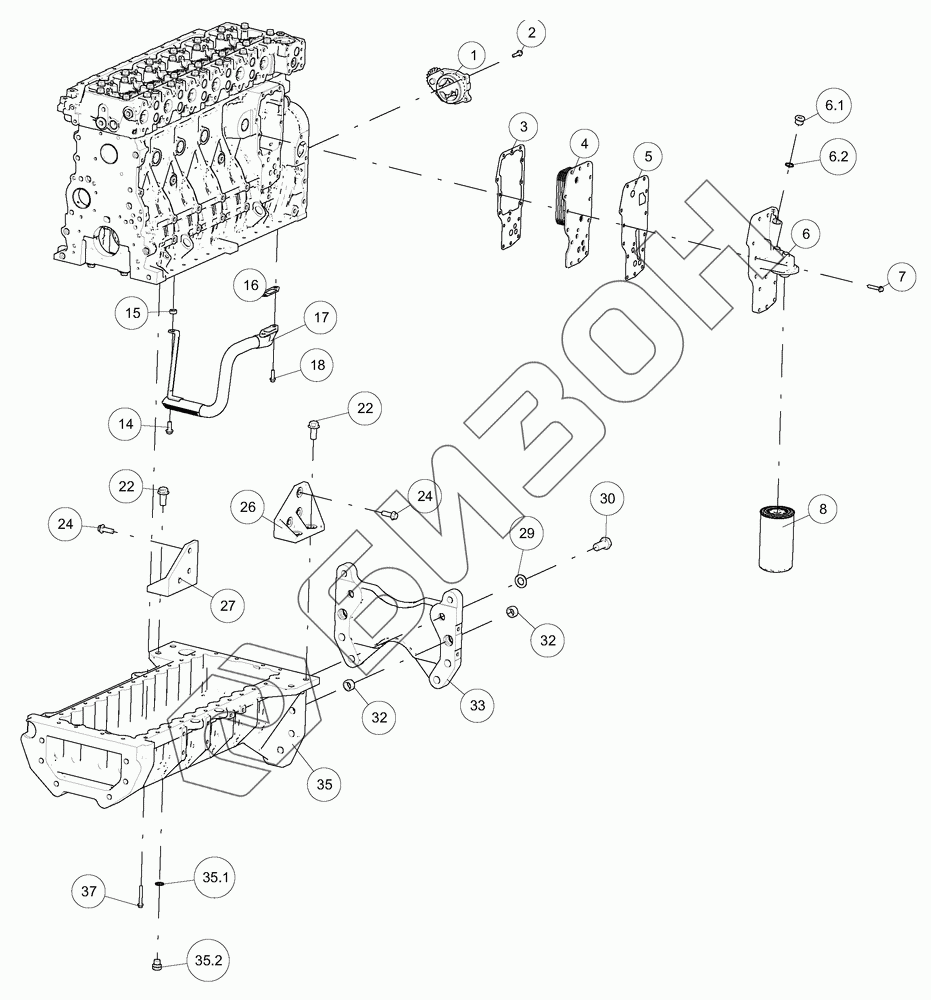

Графический каталог запасных частей к технике: LOVOL TM5D2A1304-006K. Нижняя часть двигателя (поддон)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
6
6.1
6.2
7
8
14
15
16
17
18
22
22
24
24
26
27
29
30
32
32
33
35
35.1
35.2
37
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 S00014802 Насос масляный
Загрузка ...
2 B00004991 Болт с фланцем
Загрузка ...
3 S00004864 Подушка
Загрузка ...
4 S00003085 Сердечник охладителя
Загрузка ...
5 S00004865 Подушка
Загрузка ...
6 S00004867 Крышка
Загрузка ...
6.1 S00004918 Пробка резьбовая
Загрузка ...
6.2 S00004986 Кольцо в форме О
Загрузка ...
7 B00004449 Болт с фланцем
Загрузка ...
8 S00012368 Фильтр
Загрузка ...
14 B00004880 Болт с фланцем
Загрузка ...
15 S00013393 Колодки
Загрузка ...
16 S00005011 Подушка
Загрузка ...
17 S00026710 Труба масловсасывающая
Загрузка ...
18 B00004885 Болт с фланцем
Загрузка ...
22 B00002097 Болт с фланцем
Загрузка ...
24 B00002054 Болт с фланцем
Загрузка ...
26 S00031080 Упор
Загрузка ...
27 S00031081 Кронштейн
Загрузка ...
29 B00005643 Кольцо прокладочное
Загрузка ...
30 B00000579 Болт с шестигранной головкой
Загрузка ...
32 S00024994 Штифт направляющий
Загрузка ...
33 S00031750 Площадка переходная
Загрузка ...
35 S00031078 Картер масляный
Загрузка ...
35.1 B00001549 Кольцо прокладочное
Загрузка ...
35.2 B00001728 Ввёртыш
Загрузка ...
37 B00002154 Болт с фланцем
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
