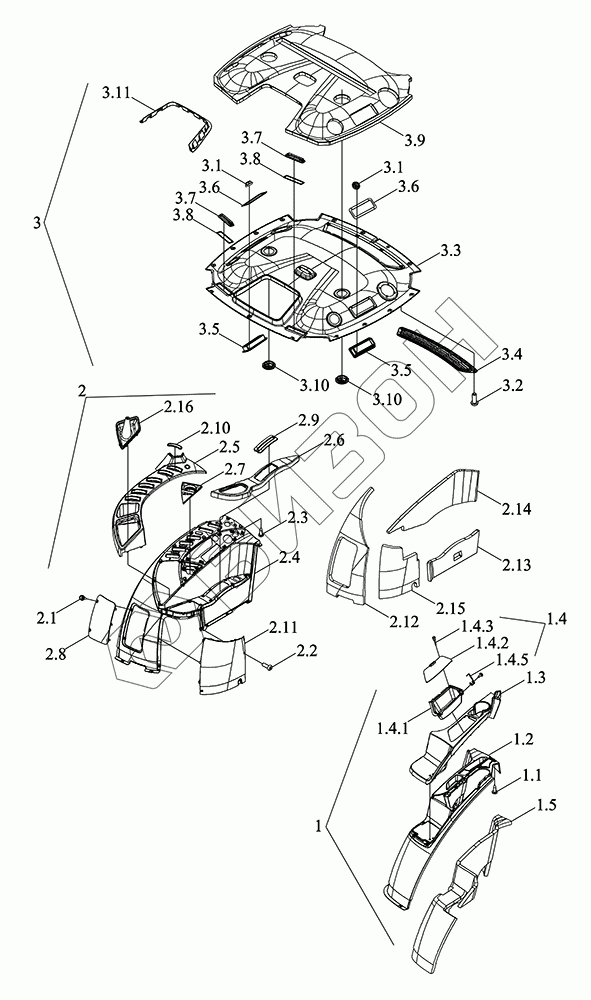

Графический каталог запасных частей к технике: LOVOL TM5D2A1304-006K. Внутренний молдинг 2
1
1.1
1.2
1.3
1.4
1.4.1
1.4.2
1.4.3
1.5
2
2.1
2.2
2.3
2.4
2.5
2.6
2.7
2.8
2.9
2.10
2.11
2.12
2.13
2.14
2.15
2.16
3
3.1
3.1
3.2
3.3
3.4
3.5
3.5
3.6
3.6
3.7
3.7
3.8
3.8
3.9
3.10
3.10
3.11
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TM5D453060000K | TM5D453060000K | Молдинг внутренний в сборе |
Загрузка ...
|
|
| 1 | TM6W453043100 | Отделка внутренняя |
Загрузка ...
|
|
| 1.1 | GBT845-ST4.8X16 | Само-выстукивая винт головки диска с поперечным пазом |
Загрузка ...
|
|
| 1.2 | TM6W453043110 | Отделка внутренняя |
Загрузка ...
|
|
| 1.3 | TM6W453043120 | Накладка |
Загрузка ...
|
|
| 1.4 | TM6W453043130 | Ящик для хранения |
Загрузка ...
|
|
| 1.4.1 | TM6W453043131 | Ящик для хранения |
Загрузка ...
|
|
| 1.4.2 | TM6W453043132 | Крышка |
Загрузка ...
|
|
| 1.4.3 | TM6W453043133 | Прокладки резиновые |
Загрузка ...
|
|
| 1.4.4 | TM6W453043134 | Пружина кручения |
Загрузка ...
|
|
| 1.5 | TM6W453043140 | Хлопок звукопоглощающий |
Загрузка ...
|
|
| 2 | TM6W453043200 | Отделка внутренняя |
Загрузка ...
|
|
| 2.1 | BZF0005-301 | Болт |
Загрузка ...
|
|
| 2.2 | GBT70.2-M6X16-8.8-A2L | Винты с головкой под торцевой ключ |
Загрузка ...
|
|
| 2.3 | GBT845-ST4.8X16 | Само-выстукивая винт головки диска с поперечным пазом |
Загрузка ...
|
|
| 2.4 | TM6W453043210 | Отделка внутренняя |
Загрузка ...
|
|
| 2.5 | TM6W453043220 | Крышка верхняя |
Загрузка ...
|
|
| 2.6 | TM6W453043230 | Накладка |
Загрузка ...
|
|
| 2.7 | TM6W453043240 | Накладка |
Загрузка ...
|
|
| 2.8 | TM6W453043250 | Крышка |
Загрузка ...
|
|
| 2.9 | TM6W453043260 | Накладка |
Загрузка ...
|
|
| 2.10 | TM6W453043270 | Заглушка |
Загрузка ...
|
|
| 2.11 | TM6W453043280 | Крышка |
Загрузка ...
|
|
| 2.12 | TM6W453043291 | Хлопок звукопоглощающий |
Загрузка ...
|
|
| 2.13 | TM6W453043292 | Хлопок звукопоглощающий |
Загрузка ...
|
|
| 2.14 | TM6W453043293 | Хлопок звукопоглощающий |
Загрузка ...
|
|
| 2.15 | TM6W453043294 | Хлопок звукопоглощающий |
Загрузка ...
|
|
| 2.16 | TM6W453043700 | Оболочка |
Загрузка ...
|
|
| 3 | TM6W453041000 | Молдинг внутренний верхний |
Загрузка ...
|
|
| 3.1 | GBT6177.1-M5-8-A2L | Гайка с фланцем |
Загрузка ...
|
|
| 3.2 | GBT70.2-M6X16-8.8-A2L | Винты с головкой под торцевой ключ |
Загрузка ...
|
|
| 3.3 | TM6W453041100 | Потолок |
Загрузка ...
|
|
| 3.4 | TM6W453041200 | Отверстие вентиляционное |
Загрузка ...
|
|
| 3.5 | TM6W453041300 | Коробка монтажная |
Загрузка ...
|
|
| 3.6 | TM6W453041400 | Плита нажимная |
Загрузка ...
|
|
| 3.7 | TM6W453041500 | Дефлектор обдува |
Загрузка ...
|
|
| 3.8 | TM6W453041600 | Плита нажимная |
Загрузка ...
|
|
| 3.9 | TM6W453041700 | Хлопок звукопоглощающий |
Загрузка ...
|
|
| 3.10 | TP4P453010014K | Выход воздуха |
Загрузка ...
|
|
| 3.11 | TM6W453041800 | Лист усилительный |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
