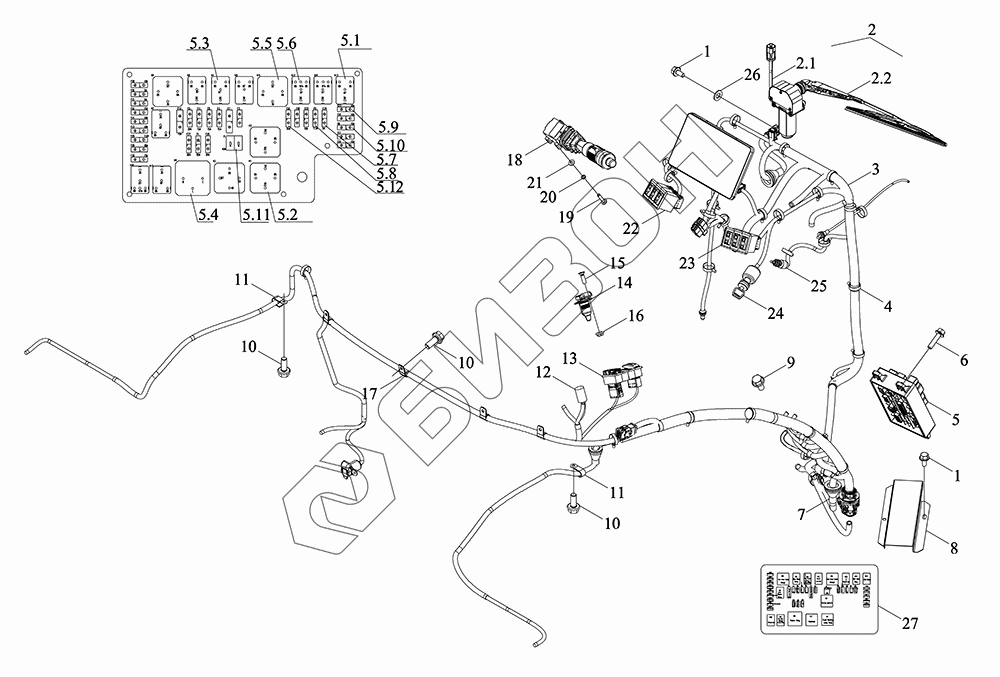

Графический каталог запасных частей к технике: LOVOL TM5D2A1304-006K. Монтажный блок жгута проводов кузова
1
1
2
2.1
2.2
3
4
5
5.1
5.2
5.3
5.4
5.5
5.6
5.7
5.8
5.9
5.10
5.11
5.12
6
7
8
9
10
10
10
11
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TM5D482060000K | TM5D482060000K | Монтажный блок жгута проводов кузова в сборе |
Загрузка ...
|
|
| 1 | GBT5789-M6X12-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 2 | TM6W482010006 | Стеклоочиститель |
Загрузка ...
|
|
| 2.1 | TM6W482010012 | Стеклоочиститель |
Загрузка ...
|
|
| 2.2 | TM6W482010013 | Стержень |
Загрузка ...
|
|
| 3 | TM5D482060001K | Жгут проводов |
Загрузка ...
|
|
| 4 | 3203505D9-L | Хомуты для кабеля |
Загрузка ...
|
|
| 5 | TM6W482010002 | Коробка электрооборудования |
Загрузка ...
|
|
| 5.1 | RGV4701020008 | Реле Micro 12V ECU |
Загрузка ...
|
|
| 5.2 | FT300.48D.2.2.2 | Реле предварительного нагрева |
Загрузка ...
|
|
| 5.3 | TH04482020006 | Реле малогабаритные общего назначения |
Загрузка ...
|
|
| 5.4 | TL02482060012 | Реле мигающего света |
Загрузка ...
|
|
| 5.5 | TM6W482010019 | Реле 12В/40А - параллельный диод |
Загрузка ...
|
|
| 5.6 | TM6W482010020 | Реле 12В/30А - параллельный резистор двойной контакт |
Загрузка ...
|
|
| 5.7 | TD9600001800 | Предохранитель |
Загрузка ...
|
|
| 5.8 | TD9600001900 | Предохранитель |
Загрузка ...
|
|
| 5.9 | TD9600002100 | Предохранитель |
Загрузка ...
|
|
| 5.10 | TD9600002200 | Предохранитель |
Загрузка ...
|
|
| 5.11 | TD9600002300 | Предохранитель |
Загрузка ...
|
|
| 5.12 | TD9600002700 | Блок предохранителей типа MINI 40A |
Загрузка ...
|
|
| 6 | GBT5789-M6X25-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 7 | TM5D482060002K | Линия питания |
Загрузка ...
|
|
| 8 | TM6W482010008 | Планка защитная |
Загрузка ...
|
|
| 9 | GBT5789-M8X16-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 10 | GBT5789-M8X20-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 11 | FT65.48.095 | Зажим для крепления жгута проводов-1 |
Загрузка ...
|
|
| 12 | GFL1801010009 | Розетка для зарядки мобильного телефона |
Загрузка ...
|
|
| 13 | TM5D482060004K | Выключатель |
Загрузка ...
|
|
| 14 | BZF0076-003 | Розетка |
Загрузка ...
|
|
| 15 | GBT819.1-M5X16-4.8-A2L | Винт с потайной головкой и поперечной канавкой |
Загрузка ...
|
|
| 16 | GBT6177.1-M5-8-A2L | Гайка с фланцем |
Загрузка ...
|
|
| 17 | TS04481010006 | Скоба зажимная |
Загрузка ...
|
|
| 18 | TM6W482010009 | Выключатель |
Загрузка ...
|
|
| 19 | GBT818-M4X20-4.8-A2L | Винт с поперечной канавкой |
Загрузка ...
|
|
| 20 | GBT93-4-A3L | Гровер |
Загрузка ...
|
|
| 21 | GBT97.1-4-A3L | Шайба плоская |
Загрузка ...
|
|
| 22 | TM6R482020004K | Выключатель |
Загрузка ...
|
|
| 23 | TM6W482010004 | Выключатель |
Загрузка ...
|
|
| 24 | TQ1S482030005 | Замок |
Загрузка ...
|
|
| 25 | RV03701000007 | Переключатель нормально закрытый |
Загрузка ...
|
|
| 26 | GBT96.1-6-A3L | Шайба большая |
Загрузка ...
|
|
| 27 | TM6R482020006K | Маркировка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
