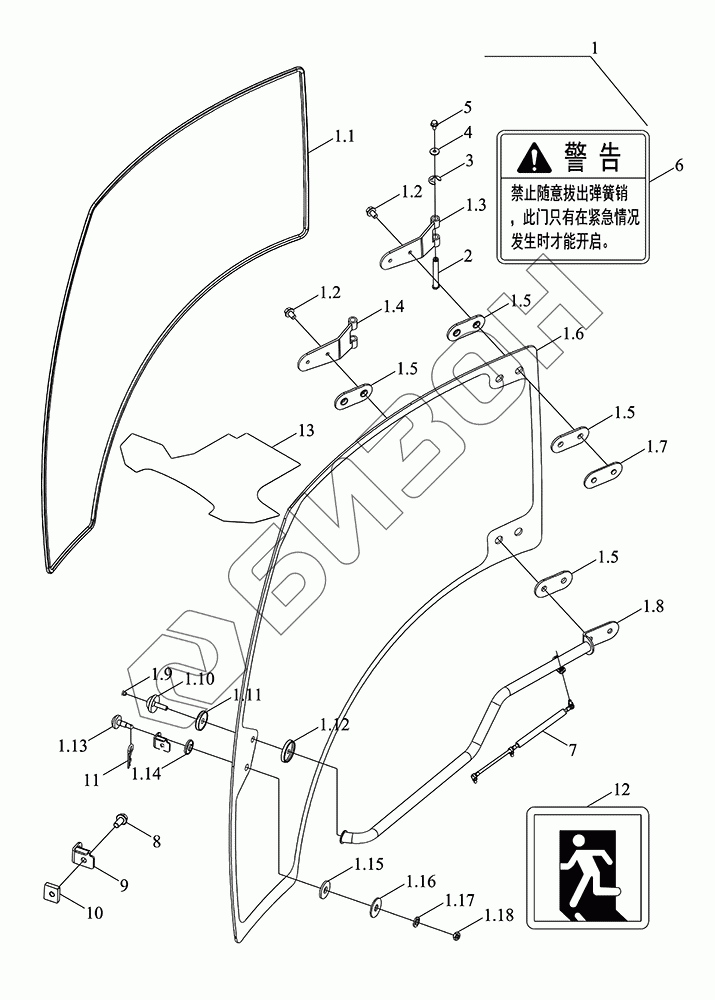

Графический каталог запасных частей к технике: LOVOL TM5D2A1304-006K. Дверь правая
1
1.1
1.2
1.2
1.3
1.4
1.5
1.5
1.5
1.5
1.6
1.7
1.8
1.9
1.10
1.11
1.12
1.13
1.14
1.15
1.16
1.17
1.18
2
3
4
5
7
8
9
10
11
12
13
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TM5D451200000K | TM5D451200000K | Кабина в сборе |
Загрузка ...
|
|
| TM5D451110001K | TM5D451110001K | Комплектующие кабины |
Загрузка ...
|
|
| TM6R451020061K | TM6R451020061K | Дверь |
Загрузка ...
|
|
| 1 | TM6W451032301 | Дверь |
Загрузка ...
|
|
| 1.1 | TS06451013102 | Полоса уплотнительная |
Загрузка ...
|
|
| 1.2 | GBT5789-M10X16-8.8-A3L | Болт с фланцем |
Загрузка ...
|
|
| 1.3 | TM6W451032303 | Петля |
Загрузка ...
|
|
| 1.4 | TM6W451032304 | Петля |
Загрузка ...
|
|
| 1.5 | TM6W451032214 | Прокладка резиновая |
Загрузка ...
|
|
| 1.6 | TM6W451032302a | Стекло |
Загрузка ...
|
|
| 1.7 | TM6W451032222 | Плита монтажная |
Загрузка ...
|
|
| 1.8 | TM6W451032320 | Поручень |
Загрузка ...
|
|
| 1.9 | TS04451013109 | Заглушка болта пластиковая литая |
Загрузка ...
|
|
| 1.10 | TS04451013106 | Болт пластиковый литой |
Загрузка ...
|
|
| 1.11 | TD904.451C.2-10 | Кольцо прокладочное |
Загрузка ...
|
|
| 1.12 | TM6W451032326 | Прокладка резиновая |
Загрузка ...
|
|
| 1.13 | TD1000.451.2-08a | Болт |
Загрузка ...
|
|
| 1.14 | TD1000.451.2-06 | Прокладка резиновая |
Загрузка ...
|
|
| 1.15 | TD1000.451.2-05 | Прокладка резиновая |
Загрузка ...
|
|
| 1.16 | GBT96.1-14-A3L | Шайба большая |
Загрузка ...
|
|
| 1.17 | GBT859-14 | Кольцо прокладочное |
Загрузка ...
|
|
| 1.18 | GBT6173-M14X1.5-05-A3L | Гайка шестигранная тонкая |
Загрузка ...
|
|
| 2 | TS06451013002a | Штифт дверной петли |
Загрузка ...
|
|
| 3 | GBT896-12-A3L | Кольцо разрезное стопорное |
Загрузка ...
|
|
| 4 | GBT96.1-6-A3L | Шайба большая |
Загрузка ...
|
|
| 5 | GBT5789-M6X12-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 7 | TM6W451032208 | Пружина двери газовая |
Загрузка ...
|
|
| 8 | GBT5789-M12X25-8.8-A3L | Болт с фланцем |
Загрузка ...
|
|
| 9 | TM6W451032313 | Подставка |
Загрузка ...
|
|
| 10 | TS04451013002 | Гнездо гайки штифта дверного замка |
Загрузка ...
|
|
| 11 | TD1000.451.2-03 | Штифт пружинный |
Загрузка ...
|
|
| 12 | TD1S451020003K | Маркировка |
Загрузка ...
|
|
| 13 | TM6W453042101 | Прокладка бумажная |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
