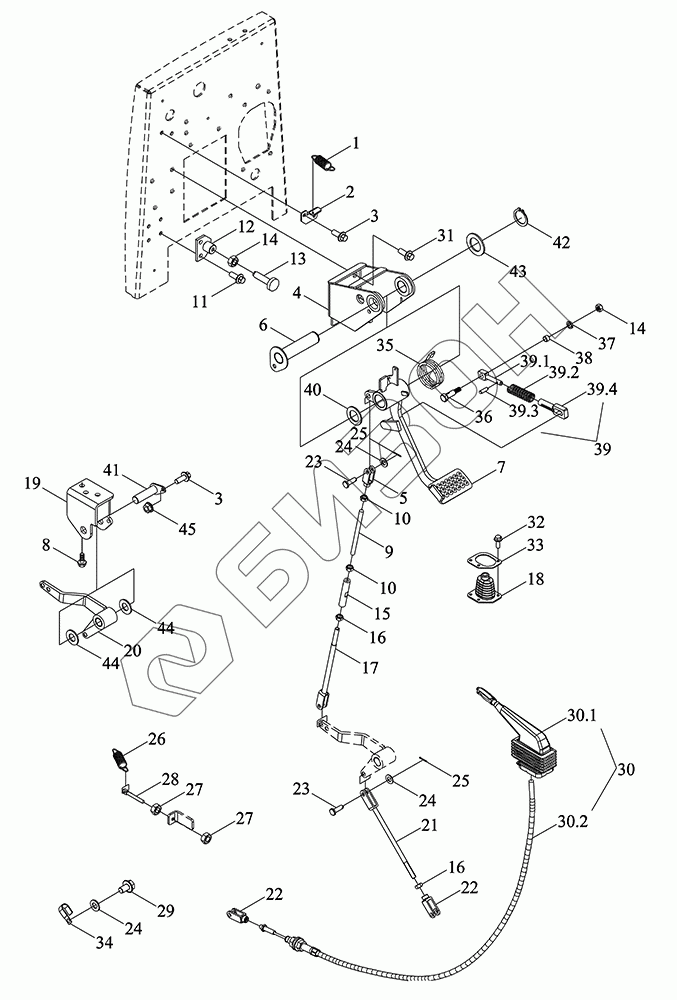

Графический каталог запасных частей к технике: LOVOL TM5D2A1304-006K. Механизм управления сцеплением
1
2
3
3
4
5
6
7
8
9
10
10
11
12
13
14
14
15
16
16
17
18
19
20
21
22
22
23
23
24
24
24
25
25
26
27
27
28
29
30
30.1
30.2
31
32
33
34
35
36
37
38
39
39.1
39.2
39.3
39.4
40
41
42
43
44
44
45
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TM5D212010000K | TM5D212010000K | Механизм управления сцеплением в сборе |
Загрузка ...
|
|
| TM5D212010001K | TM5D212010001K | Механизм управления |
Загрузка ...
|
|
| 1 | TC02212020013 | Пружина |
Загрузка ...
|
|
| 2 | TD1S212010001 | Кронштейн |
Загрузка ...
|
|
| 3 | GBT16674.1-M8X20-8.8-A2L | Болт шестигранный фланцевый |
Загрузка ...
|
|
| 4 | TM5Q212100010a | Рама монтажная |
Загрузка ...
|
|
| 5 | FT800A.43B.119 | Вилка левого рычага |
Загрузка ...
|
|
| 6 | TM6W212030004 | Вал |
Загрузка ...
|
|
| 7 | TM5Q212100003 | Монтаж педали сцепления |
Загрузка ...
|
|
| 8 | GBT5789-M12X25-8.8-A3L | Болт с фланцем |
Загрузка ...
|
|
| 9 | TM5Q212090025 | Тяга |
Загрузка ...
|
|
| 10 | GBT6171-M10X1-LH-8-A2L | Гайка шестигранная тип 1 |
Загрузка ...
|
|
| 11 | GBT16674.1-M10X25-8.8-A3L | Болт шестигранный фланцевый |
Загрузка ...
|
|
| 12 | TM6W212030006a | Кронштейн |
Загрузка ...
|
|
| 13 | FT800.43.030 | Крепление регулировочного винта |
Загрузка ...
|
|
| 14 | GBT6170-M10-8-A3L | Гайка шестигранная тип 1 |
Загрузка ...
|
|
| 15 | FT800A.21.353 | Штанга центральная |
Загрузка ...
|
|
| 16 | GBT6171-M10X1-8-A2L | Гайка шестигранная тип 1 |
Загрузка ...
|
|
| 17 | TM6W212030009 | Гайка римская |
Загрузка ...
|
|
| 18 | TM5Q212090023 | Втулка уплотнительная |
Загрузка ...
|
|
| 19 | TM6W212030015 | Кронштейн |
Загрузка ...
|
|
| 20 | TM5Q212090019 | Рычаг |
Загрузка ...
|
|
| 21 | TD2S212040001 | Штанга центральная |
Загрузка ...
|
|
| 22 | FT800A.43B.116 | Вилка тяги |
Загрузка ...
|
|
| 23 | GBT882-B10X32-A3L | Ось |
Загрузка ...
|
|
| 24 | GBT97.1-10-A3L | Шайба плоская |
Загрузка ...
|
|
| 25 | GBT91-3.2X32-A3L | Шплинт |
Загрузка ...
|
|
| 26 | FT800A.21.383 | Пружина возвратная |
Загрузка ...
|
|
| 27 | GBT6170-M8-8-A2L | Гайка шестигранная тип 1 |
Загрузка ...
|
|
| 28 | FT800.21.207 | Винт регулировочный |
Загрузка ...
|
|
| 29 | GBT5789-M10X16-8.8-A3L | Болт с фланцем |
Загрузка ...
|
|
| 30 | TM5Q212090016a | Рычаг управления |
Загрузка ...
|
|
| 30.1 | TM6W213020014a | Ручка |
Загрузка ...
|
|
| 30.2 | TM5Q212090017 | Тяга привода вспомогательного сцепления |
Загрузка ...
|
|
| 31 | GBT16674.1-M12X25-8.8-A3L | Болт шестигранный фланцевый |
Загрузка ...
|
|
| 32 | GBT16674.1-M6X16-8.8-A2L | Болт шестигранный фланцевый |
Загрузка ...
|
|
| 33 | TM5Q212090024 | Плита нажимная |
Загрузка ...
|
|
| 34 | FT304.48L.203 | Скоба зажимная |
Загрузка ...
|
|
| 35 | TD2C212010001 | Пружина кручения |
Загрузка ...
|
|
| 36 | TD2C212010013 | Болт пружинного соединения |
Загрузка ...
|
|
| 37 | GBT93-10-A3L | Гровер |
Загрузка ...
|
|
| 38 | BZF0016-207 | Кольцо проставочное 12.2X18X8 |
Загрузка ...
|
|
| 39 | TM5D212010003K | Сервопривод |
Загрузка ...
|
|
| 39.1 | TM6W212030003 | Вал |
Загрузка ...
|
|
| 39.2 | TD2C212010005 | Пружина |
Загрузка ...
|
|
| 39.3 | GBT119.1-5m6X16-A1 | Штифт цилиндрический |
Загрузка ...
|
|
| 39.4 | TM6W212030002 | Втулка |
Загрузка ...
|
|
| 40 | BZF0001-039 | Кольцо прокладочное 31-50-3 |
Загрузка ...
|
|
| 41 | TM5Q212090011 | Вал упорный |
Загрузка ...
|
|
| 42 | GBT894.1-30 | Кольца стопорные для валов |
Загрузка ...
|
|
| 43 | BZF0002.1-010 | Прокладка неоткрывающаяся регулировочная типа A 30-45-0,5 |
Загрузка ...
|
|
| 44 | BZF0001-038 | Кольцо прокладочное 21-40-3 |
Загрузка ...
|
|
| 45 | GBT6177.1-M8-8-A2L | Гайка с фланцем |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
