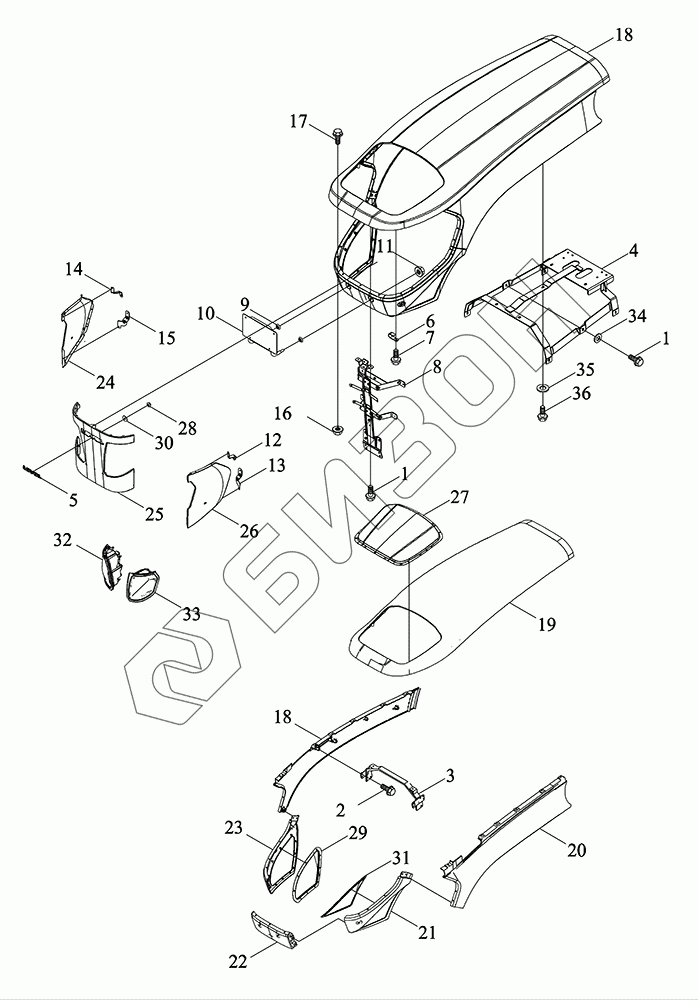

Графический каталог запасных частей к технике: LOVOL TM5D2A1304-006K. Монтажный блок капота 2
1
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TD2S471030003K | TD2S471030003K | Капот в сборе |
Загрузка ...
|
|
| TM5D471020000K | TM5D471020000K | Монтажный блок капота в сборе |
Загрузка ...
|
|
| 1 | GBT5789-M8X16-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 2 | GBT5789-M8X20-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 3 | TC05471050085 | Кронштейн |
Загрузка ...
|
|
| 4 | TC05471050050 | Капот |
Загрузка ...
|
|
| 5 | QLWZL005-236.3X36.6X7.2-R4-B5 | Кронштейн маркировки |
Загрузка ...
|
|
| 6 | FT65.48.095 | Зажим для крепления жгута проводов-1 |
Загрузка ...
|
|
| 7 | GBT5789-M6X12-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 8 | TS17471030004 | Кронштейн |
Загрузка ...
|
|
| 9 | TD800.471A-05 | Фитинг прокладки передней ручки капота |
Загрузка ...
|
|
| 10 | TG4S471010100 | Ручка |
Загрузка ...
|
|
| 11 | GBT6177.1-M12-8-A3L | Гайка с фланцем |
Загрузка ...
|
|
| 12 | TS06471011011 | Основание опорное |
Загрузка ...
|
|
| 13 | TS06471011010 | Основание опорное |
Загрузка ...
|
|
| 14 | TS06471011013 | Основание опорное |
Загрузка ...
|
|
| 15 | TS06471011012 | Основание опорное |
Загрузка ...
|
|
| 16 | GBT6177.1-M6-8-A2L | Гайка с фланцем |
Загрузка ...
|
|
| 17 | GBT5789-M6X16-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 18 | TC05471070601 | Плита боковая |
Загрузка ...
|
|
| 19 | TC05471070050 | Накладка |
Загрузка ...
|
|
| 20 | TS17471030050 | Плита боковая |
Загрузка ...
|
|
| 21 | TS17471010033 | Комингс нижний |
Загрузка ...
|
|
| 22 | TS17471010035 | Комингс передний |
Загрузка ...
|
|
| 23 | TS17471010034 | Сетка |
Загрузка ...
|
|
| 24 | TS17471010024 | Плита |
Загрузка ...
|
|
| 25 | TS17471010010 | Плита |
Загрузка ...
|
|
| 26 | TS17471010023 | Сетка |
Загрузка ...
|
|
| 27 | TS17471010081 | Сетка |
Загрузка ...
|
|
| 28 | GBT6177.1-M5-8-A2L | Гайка с фланцем |
Загрузка ...
|
|
| 29 | TS17471010026 | Сетка |
Загрузка ...
|
|
| 30 | GBT96.1-5-A3L | Шайба большая |
Загрузка ...
|
|
| 31 | TS17471010025 | Сетка |
Загрузка ...
|
|
| 32 | TC05483040003K | Фара передняя правая в сборе |
Загрузка ...
|
|
| 33 | TC05483040002K | Фара передняя левая в сборе |
Загрузка ...
|
|
| 34 | GBT96.1-8-A3L | Шайба большая |
Загрузка ...
|
|
| 35 | GBT96.1-10-A3L | Шайба большая |
Загрузка ...
|
|
| 36 | GBT5789-M10X20-8.8-A3L | Болт с фланцем |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
