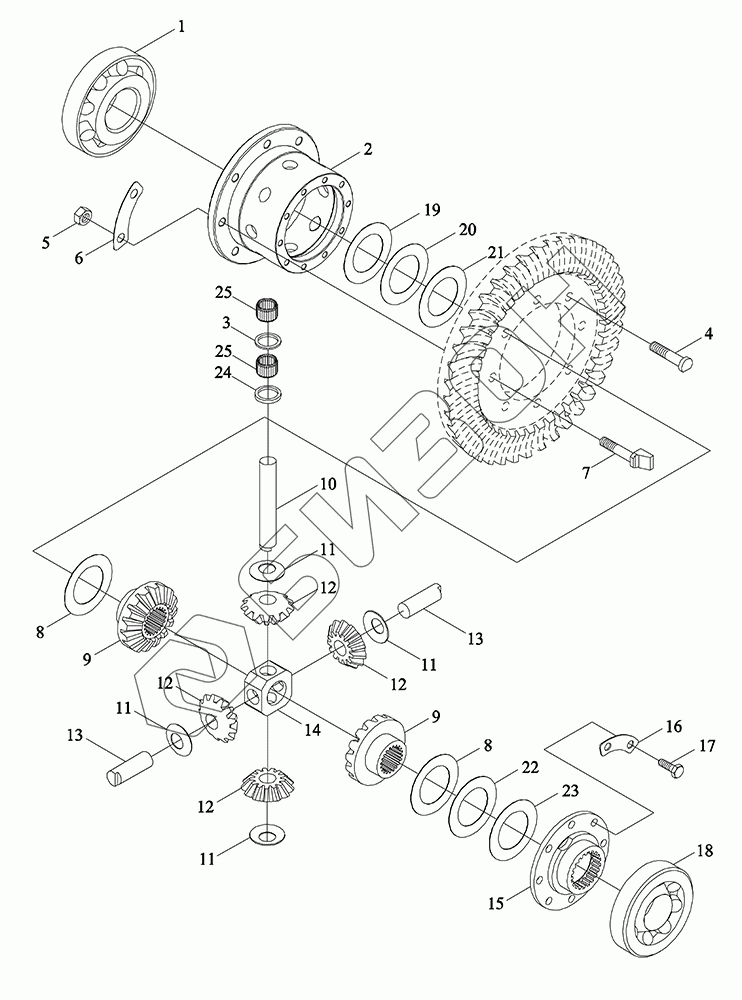

Графический каталог запасных частей к технике: LOVOL TM5D2A1304-006K. Дифференциал, ведомая шестерня
1
2
3
4
5
6
7
8
8
9
9
10
11
11
11
11
12
12
12
12
13
13
14
15
16
17
18
19
20
21
22
23
24
25
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TM5D382060002 | TM5D382060002 | Фитинги фольшие и малые конусные и дифференциальные фитинги |
Загрузка ...
|
|
| TC05382110002 | TC05382110002 | Узел дифференциала |
Загрузка ...
|
|
| TC05382110000 | TC05382110000 | Передача центральная заднего моста в сборе |
Загрузка ...
|
|
| 1 | GBT297-32217 | Подшипники конические роликовые |
Загрузка ...
|
|
| 2 | TF1004.382A.1-03 | Корпус дифференциала |
Загрузка ...
|
|
| 3 | TF1004.382A.1-13 | Втулка отсечная |
Загрузка ...
|
|
| 4 | TF1004.382.1-04 | Винт крепления конической шестерни большой |
Загрузка ...
|
|
| 5 | GBT6171-M14X1.5-8-A3L | Гайка |
Загрузка ...
|
|
| 6 | TF1004.382A.1-09 | Пластина замочная |
Загрузка ...
|
|
| 7 | TF1004.382.1-02 | Болт упорный вала планетарной передачи |
Загрузка ...
|
|
| 8 | FT800.38.210 | Проставка полуосевого редуктора |
Загрузка ...
|
|
| 9 | TF1004.382A.1-02 | Колесо зубчатое |
Загрузка ...
|
|
| 10 | TF1004.382A.1-06 | Вал длинный планетарный |
Загрузка ...
|
|
| 11 | TF1004.382A.1-08 | Шайба |
Загрузка ...
|
|
| 12 | TF1004.382A.1-01 | Колесо зубчатое |
Загрузка ...
|
|
| 13 | TF1004.382A.1-07 | Вал короткий планетарный |
Загрузка ...
|
|
| 14 | TF1004.382A.1-10 | Кольцо центральное |
Загрузка ...
|
|
| 15 | TF1004.382A.1-05 | Крышка дифференциала |
Загрузка ...
|
|
| 16 | TF1004.382A.1-14 | Пластина замочная |
Загрузка ...
|
|
| 17 | GBT5783-M12X25-8.8-O | Болт |
Загрузка ...
|
|
| 18 | GBT297-30216 | Подшипники конические роликовые |
Загрузка ...
|
|
| 19 | FT800.38.200 | Проставка полуосевого редуктора |
Загрузка ...
|
|
| 20 | FT800.38.220 | Проставка полуосевого редуктора |
Загрузка ...
|
|
| 21 | FT800.38.230 | Проставка полуосевого редуктора |
Загрузка ...
|
|
| 22 | FT800.38.240 | Проставка полуосевого редуктора |
Загрузка ...
|
|
| 23 | FT800.38.250 | Проставка полуосевого редуктора |
Загрузка ...
|
|
| 24 | TF1004.382A.1-12 | Втулка отсечная |
Загрузка ...
|
|
| 25 | TF1004.382A.1-11 | Подшипник |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
