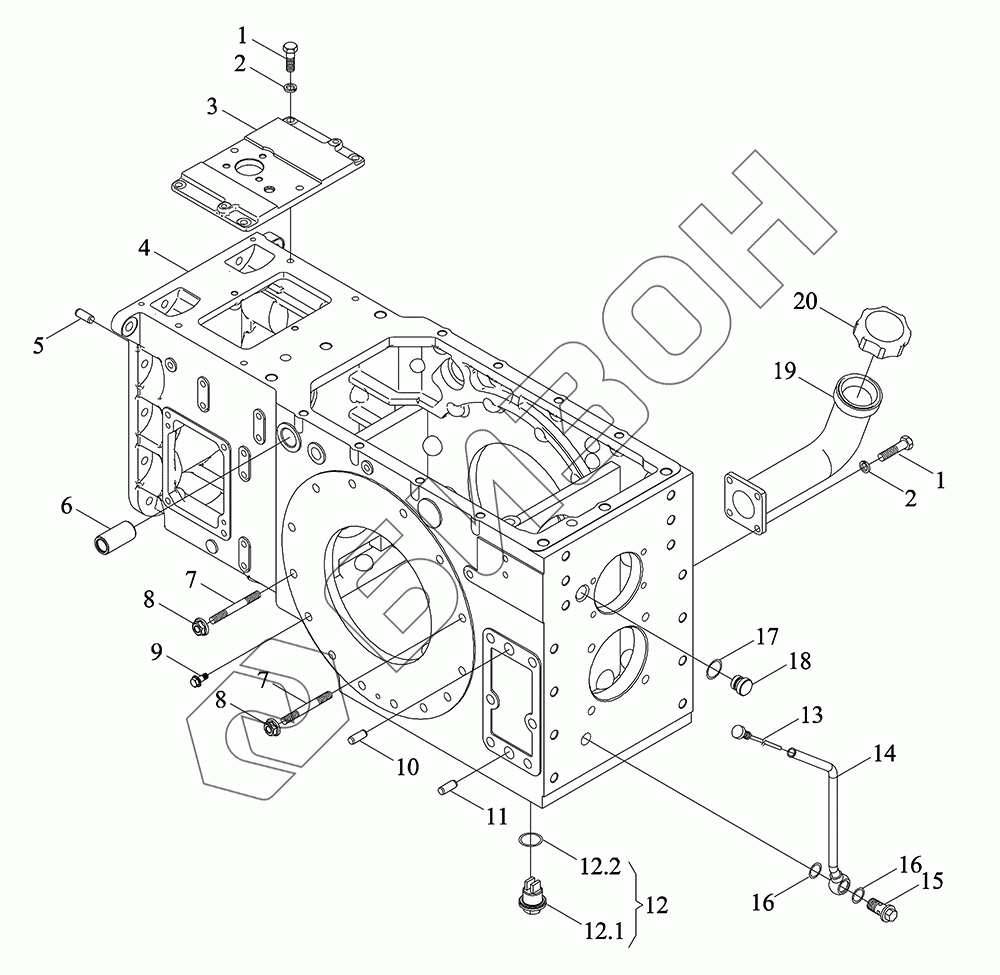

Графический каталог запасных частей к технике: LOVOL TM5D2A1304-006K. Картер заднего моста
1
1
2
2
3
4
5
6
7
7
8
8
9
10
11
12
12.1
12.2
13
14
15
16
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TM5Q384040000K | TM5Q384040000K | Картер заднего моста в сборе |
Загрузка ...
|
|
| 1 | GBT5783-M10X25-8.8-A3L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 2 | GBT93-10-A3L | Гровер |
Загрузка ...
|
|
| 3 | TC05384180001 | Крышка заднего моста |
Загрузка ...
|
|
| 4 | TM5Q384040001K | Корпус картера |
Загрузка ...
|
|
| 5 | GBT119.1-12m6X30-A3L | Штифт цилиндрический |
Загрузка ...
|
|
| 6 | FT800.38.134 | Втулка |
Загрузка ...
|
|
| 7 | GBT899-AM14-M14X1.5X100-10.9-A3L | Шпилька с двойной головкой |
Загрузка ...
|
|
| 8 | SPL6177.2-M14X1.5-10-F3 | Гайка с фланцем |
Загрузка ...
|
|
| 9 | GBT16674.1-M14X100-10.9-A3L | Болт шестигранный фланцевый |
Загрузка ...
|
|
| 10 | GBT119.1-20m6X55-A3L | Штифт цилиндрический |
Загрузка ...
|
|
| 11 | GBT119.1-20m6X65-A3L | Штифт цилиндрический |
Загрузка ...
|
|
| 12 | TC05372020034 | Пробка масляная |
Загрузка ...
|
|
| 12.1 | TC05372020033 | Пробка масляная (M33X2) |
Загрузка ...
|
|
| 12.2 | TS09580010011 | Кольцо уплотнительное |
Загрузка ...
|
|
| 13 | TF1004.381.1a | Маслоизмеритель |
Загрузка ...
|
|
| 14 | TF1004.381.2 | Трубка маслоизмерителя |
Загрузка ...
|
|
| 15 | TB504.402A-04 | Болт полый |
Загрузка ...
|
|
| 16 | JBT982-20 | Шайба комбинированная уплотнительная |
Загрузка ...
|
|
| 17 | GBT3452.1-17.0X2.65G | Кольцо уплотнительное резиновое для гидропневматики |
Загрузка ...
|
|
| 18 | FT800.38.115 | Блокировка |
Загрузка ...
|
|
| 19 | FT800.38.103a | Патрубок заднего моста |
Загрузка ...
|
|
| 20 | FT800.38.017 | Крышка топливного бака заднего моста в сборе |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
