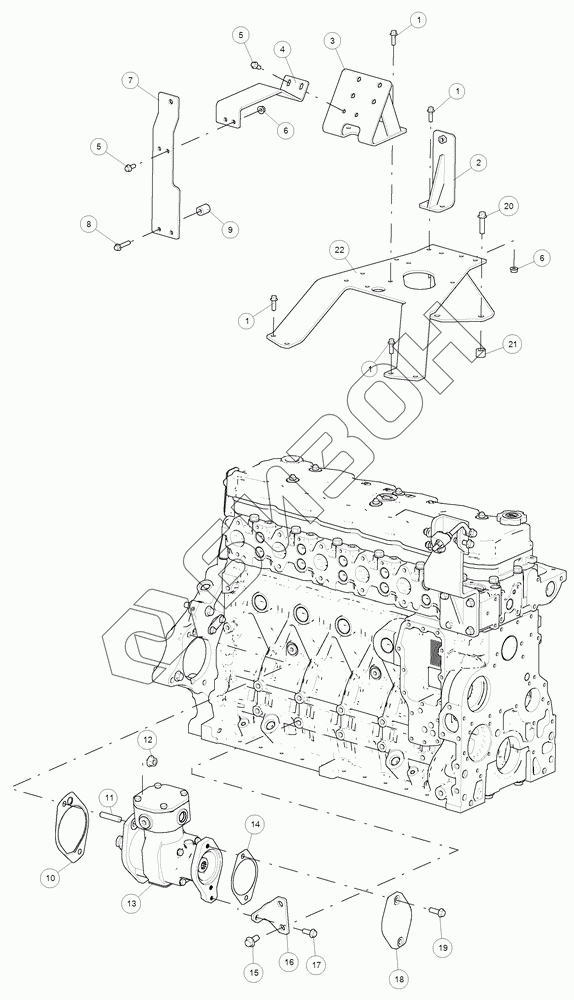

Графический каталог запасных частей к технике: LOVOL TM5D2A1304-006K. Компрессор воздушный
1
1
1
1
2
3
4
5
5
6
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | B00005559 | Болт с фланцем |
Загрузка ...
|
|
| 2 | S00032814 | Кронштейн |
Загрузка ...
|
|
| 3 | S00032671 | Кронштейн воздушного фильтра |
Загрузка ...
|
|
| 4 | S00034382 | Кронштейн |
Загрузка ...
|
|
| 5 | B00005558 | Болт с фланцем |
Загрузка ...
|
|
| 6 | B00005632 | Гайка с фланцем |
Загрузка ...
|
|
| 7 | S00032819 | Кронштейн |
Загрузка ...
|
|
| 8 | B00005695 | Болт с фланцем |
Загрузка ...
|
|
| 9 | D24A-136-01 | Колодки |
Загрузка ...
|
|
| 10 | S00021424 | Прокладка торцевой крышки воздушного насоса |
Загрузка ...
|
|
| 11 | B00001124 | Шпилька с двойной головкой |
Загрузка ...
|
|
| 12 | B00000836 | Гайка шестигранная с фланцем |
Загрузка ...
|
|
| 13 | S00042943 | Насос воздушный |
Загрузка ...
|
|
| 14 | D02B-115-01A | Прокладка насоса рулевого управления |
Загрузка ...
|
|
| 15 | B00002049 | Болт с фланцем |
Загрузка ...
|
|
| 16 | S00029669 | Кронштейн воздушного насоса |
Загрузка ...
|
|
| 17 | B00002000 | Болт с фланцем |
Загрузка ...
|
|
| 18 | D00-142-01 | Крышка воздушного насоса |
Загрузка ...
|
|
| 19 | B00002003 | Болт с фланцем |
Загрузка ...
|
|
| 20 | B00005515 | Болт с фланцем |
Загрузка ...
|
|
| 21 | D00-140-03 | Колодки |
Загрузка ...
|
|
| 22 | S00040715 | Кронштейн воздушного фильтра |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
