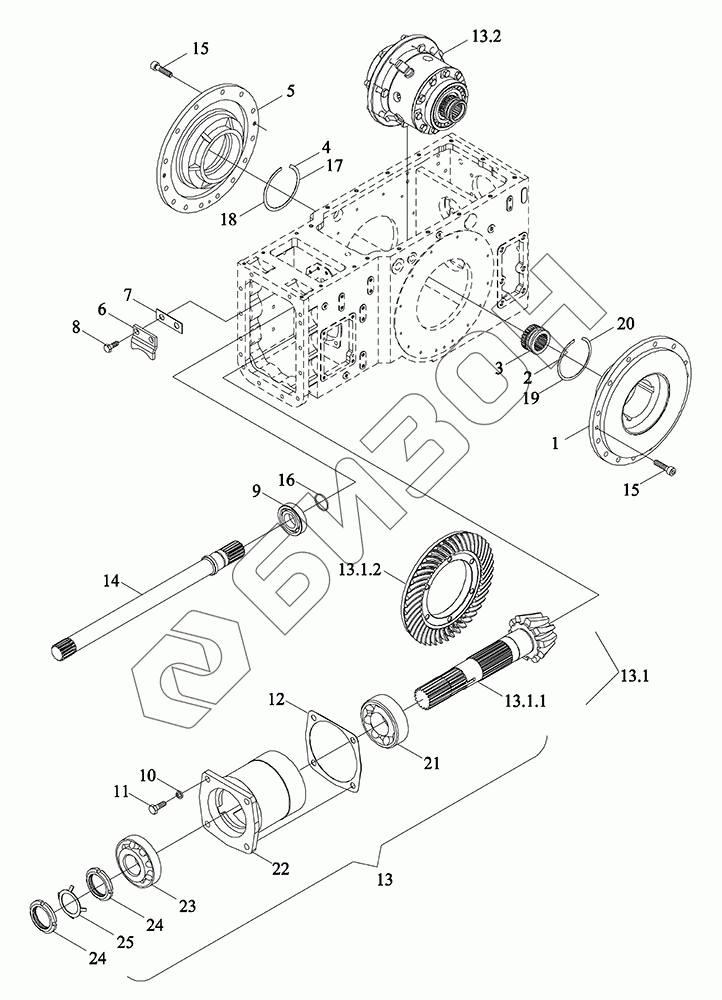

Графический каталог запасных частей к технике: LOVOL TM5D2A1304-006K. Корпус, первичный вал, ведущая шестерня
1
2
3
4
5
6
7
8
9
10
11
12
13
13.1
13.1.1
13.1.2
13.2
14
15
15
16
17
18
19
20
21
22
23
24
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TC05382110000 | TC05382110000 | Передача центральная заднего моста в сборе |
Загрузка ...
|
|
| 1 | TF1004.382-01 | Корпус подшипника |
Загрузка ...
|
|
| 2 | BZF0002.2-040 | Прокладки регулировочные открытого типа 124-139-0.1 |
Загрузка ...
|
|
| 3 | FT800.38.113 | Втулка блокировки дифференциала |
Загрузка ...
|
|
| 4 | BZF0002.2-043 | Прокладка регулировочная |
Загрузка ...
|
|
| 5 | TF1004.382-02 | Корпус подшипника |
Загрузка ...
|
|
| 6 | FT800.38.123 | Пластина нажимная |
Загрузка ...
|
|
| 7 | FT800.38.124 | Пластина замочная |
Загрузка ...
|
|
| 8 | GBT5783-M10X25-8.8-O | Болт |
Загрузка ...
|
|
| 9 | GBT276-6306 | Подшипник шариковый радиальный |
Загрузка ...
|
|
| 10 | GBT93-12-A3L | Гровер |
Загрузка ...
|
|
| 11 | GBT5783-M12X35-8.8-O | Болт с шестигранной головкой |
Загрузка ...
|
|
| 12 | TF1004.382-05 | Прокладка регулировочная |
Загрузка ...
|
|
| 13 | TM5D382060002 | Фитинги фольшие и малые конусные и дифференциальные фитинги |
Загрузка ...
|
|
| 13.1 | TC05382110003 | Узел большого и малого конусов |
Загрузка ...
|
|
| 13.1.1 | TF1004.382.2-01 | Вал малый конический зубчатый |
Загрузка ...
|
|
| 13.1.2 | TF1004.382A.1-04 | Колесо зубчатое |
Загрузка ...
|
|
| 13.2 | TC05382110002 | Узел дифференциала |
Загрузка ...
|
|
| 14 | TC05382110001 | Вал отбора мощности йентральный |
Загрузка ...
|
|
| 15 | GBT70.1-M8X20-10.9-O | Винт |
Загрузка ...
|
|
| 16 | GBT895.2-30 | Кольцо ограничительное |
Загрузка ...
|
|
| 17 | BZF0002.2-044 | Прокладка регулировочная 130-149-0.15 |
Загрузка ...
|
|
| 18 | BZF0002.2-045 | Прокладка регулировочная открытого типа 130-149-0,5 |
Загрузка ...
|
|
| 19 | BZF0002.2-041 | Прокладка регулировочная открытого типа 124-139-0.15 |
Загрузка ...
|
|
| 20 | BZF0002.2-042 | Прокладка регулировочная открытого типа 124-139-0,5 |
Загрузка ...
|
|
| 21 | GBT297-32311 | Подшипники конические роликовые |
Загрузка ...
|
|
| 22 | TF1004.382.2-02 | Корпус подшипника |
Загрузка ...
|
|
| 23 | GBT297-30310 | Подшипники конические роликовые |
Загрузка ...
|
|
| 24 | FT800.38.207 | Гайка круглая |
Загрузка ...
|
|
| 25 | GBT858-50 | Шайбы стопорные для круглых гаек |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
